موضوع: درایور استپر موتور drv8825 ویژه پرینتر سه بعدی

  1. #1
    Senior Member
    تاریخ عضویت
    Mar 2013
    محل سکونت
    Iran
    نوشته ها
    138

    Lightbulb درایور استپر موتور drv8825 ویژه پرینتر سه بعدی

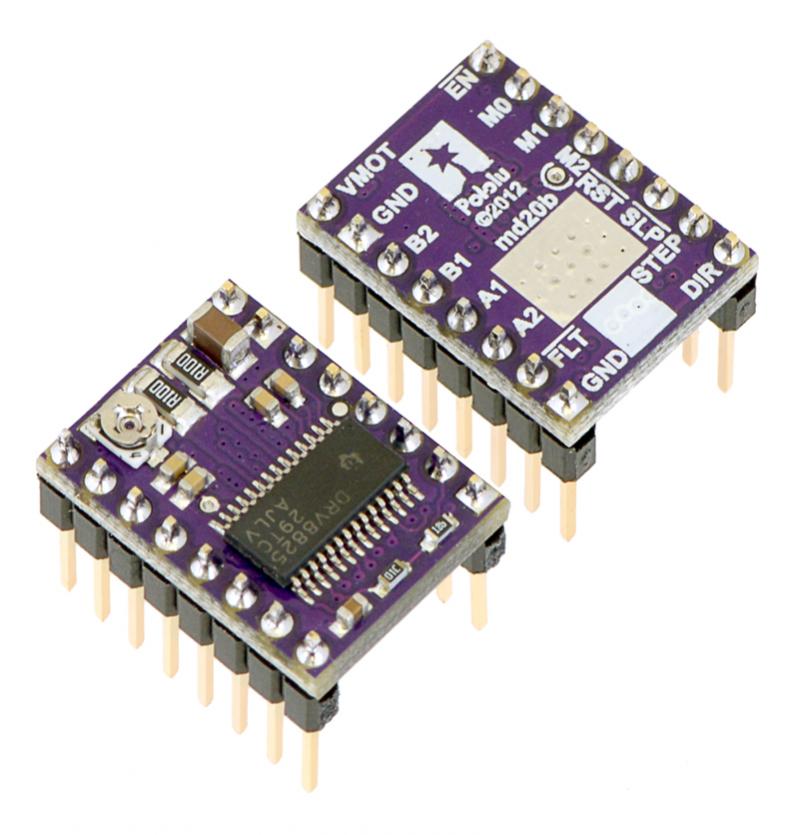

    ماژول DRV8825 یک درایور استپر موتور شامل یک برد کمکی TI DRV8825 برای راه اندازی موتورهای استپر دوقطبی بصورت میکرواستپ است. این ماژول دارای پین خروجی و اینترفیس که تقریبا برابر برد درایور استپر A4988 است که می تواند در بالاترین سطح عملکرد جایگزینی مناسب برای این برد در بسیاری از پروژه ها باشد. از ویژگی های این ماژول می توان به تنظیم محدوده جریان ،داشتن محافظ در برابر مصرف جریان اضافی و افزایش دما بیش از حد و همچنین دارای 6 میکرواستپ با تفکیک پذیری تا 1/32 استپ نام برد. این ماژول با ولتاژ 8.2 تا 45 ولت کار می کند و می تواند در هر فاز بدون هرگونه هیت سینک و جریان هوای فن حداکثر تا 1.5A جریان دهی کند.( با ایجاد خنک سازی موثر تا 2.2A). این ماژول با بردهای آردینو کاملا سازگار است.


    ویژگی ها
    دارای رابط کنترلی ساده برای جهت و استپ
    دارای 6 حالت متفاوت تفکیک پذیری استپ: استپ کامل، نیم استپ، ¼ استپپ، 1/8 استپ، 1/8 استپ، 1/16 استپ و 1/32 استپ
    کنترل قابل تنظیم جریان برای داشتن ماکزمیم جریان خروجی با استفاده از پتانسیومتر
    ماکزیمم ولتاژ 45 ولت
    دارای رگولاتور داخلی
    قابلیت ارتباط مستقیم با ولتاژ 3.3 ولت و 5 ولت سیستم
    دارای محافظ ولتاژ ، جریان و حرارت با قابلیت shutdown

    مثال
    مثال زیر راه اندازی استپر را توسط ماژول DRV8825 متصل به آردینو نشان می دهد.


    کد:
    int dirPin = 8; int stepperPin = 7; void setup() { pinMode(dirPin, OUTPUT); pinMode(stepperPin, OUTPUT); } void step(boolean dir,int steps){ digitalWrite(dirPin,dir); delay(50); for(int i=0;i<steps;i++){ digitalWrite(stepperPin, HIGH); delayMicroseconds(800); digitalWrite(stepperPin, LOW); delayMicroseconds(800); } } void loop(){ step(true,1600); delay(500); step(false,1600*5); delay(500); }
    مرجع:
    DRV8825 Motor Driver Board - Geeetech Wiki

    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط hesam.time : 03-16-2014 در ساعت 09:47 AM

  2. #2
    Junior Member
    تاریخ عضویت
    Jan 2014
    نوشته ها
    2
    سلام من این برد رو از فروشگاه تهیه کردم میخوام برای اکسترودر استفاده کنم ولی تو حالت میکرو استپ 1/32 موتور فقط میلرزه جریان هم کمو و زیاد کردم فرقی نکرد سرعتش رو چطوری کم کنم و حالت نرمی داشته باشه
    ممنون
    لایک کردن

  3. #3
    Member
    تاریخ عضویت
    May 2016
    نوشته ها
    45
    با سلام حداقل ولتاژ نامی یک استپ موتور که میتونه به این درایو همراه با شیلد cnc ورژن 3 متصل نمود چند ولت است؟؟
    لایک کردن

  4. #4
    Member
    تاریخ عضویت
    May 2015
    نوشته ها
    64
    نقل قول نوشته اصلی توسط mojtabadvb نمایش پست ها
    سلام من این برد رو از فروشگاه تهیه کردم میخوام برای اکسترودر استفاده کنم ولی تو حالت میکرو استپ 1/32 موتور فقط میلرزه جریان هم کمو و زیاد کردم فرقی نکرد سرعتش رو چطوری کم کنم و حالت نرمی داشته باشه
    ممنون

    با سلام.
    فید ریت و استپ بر میلیمتر رو برسی کنید.
    مقدار دهی ها اشتباه هست.

  5. #5
    Member
    تاریخ عضویت
    May 2015
    نوشته ها
    64
    نقل قول نوشته اصلی توسط ashkan4818 نمایش پست ها
    با سلام حداقل ولتاژ نامی یک استپ موتور که میتونه به این درایو همراه با شیلد cnc ورژن 3 متصل نمود چند ولت است؟؟

    با سلام.
    خیلی فرقی نمیکنه با تنطیم جریان میتونید بالانس کنید
    مثلا ولتاژ ورودی 12 ولتاژ موتور 12 مصرف 250 میلی امپر(خب ولتاژ که 12 هست امپر رو روی 250 میلی تنطیم کنید)
    مثلا ولتاژ ورودی 12 ولتاژ موتور 6 مصرف 250 میلی امپر(ولتاژ که 12 هست، پس امپر رو روی125 تا 150 تنظیم کنید)

  6. #6
    Member
    تاریخ عضویت
    Jul 2015
    نوشته ها
    34
    باسلام
    من کد پست اول رو با یه استپ 6 سیمه اجرا کردم ولی فقط تو یه جهت میچرخه!
    یعنی جایی که باید عکس بشه درست عمل نمیکنه و بعد یه وقفه دوباره تو همون جهت می چرخه!چرا؟
    لایک کردن

  7. #7
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,879
    دیتاشیت چیپ درایور
    drv8825
    فایل های پیوست شده فایل های پیوست شده

  8. #8
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    583
    ضمن تشکر از دوستان
    من یک دیتاشیتی از این ماژول میبینم که نوشته جریان خروجی بدون هیت سینک 750 میلی آمپر با خنک سازی مناسب 1.2 آمپر
    POLOLU.pdf
    لایک کردن

  9. #9
    Junior Member
    تاریخ عضویت
    Dec 2016
    نوشته ها
    3
    با سلام بهترین استر موتور برای استفاده در درایور drv8825 چه استپری میباشد؟؟
    ولتاژ ورودی شیلد cnc چقدر باشد؟ و چند آمپر باشد؟

  10. #10
    Junior Member
    تاریخ عضویت
    Mar 2018
    نوشته ها
    1
    من برای درایور drv8825 از آداپتور 12ولتی 1آمپر استفاده کردم استپرموتورم 1.7آمپر هست فقط میلرزه و نمیچرخه؟آیا میتونه مشکل از آداپتور باشه؟
