موضوع: ماژول درایور موتور 30 آمپر VNH2SP30 full-bridge

  1. #1
    Senior Member
    تاریخ عضویت
    Mar 2013
    محل سکونت
    Iran
    نوشته ها
    138

    Lightbulb ماژول درایور موتور 30 آمپر VNH2SP30 full-bridge

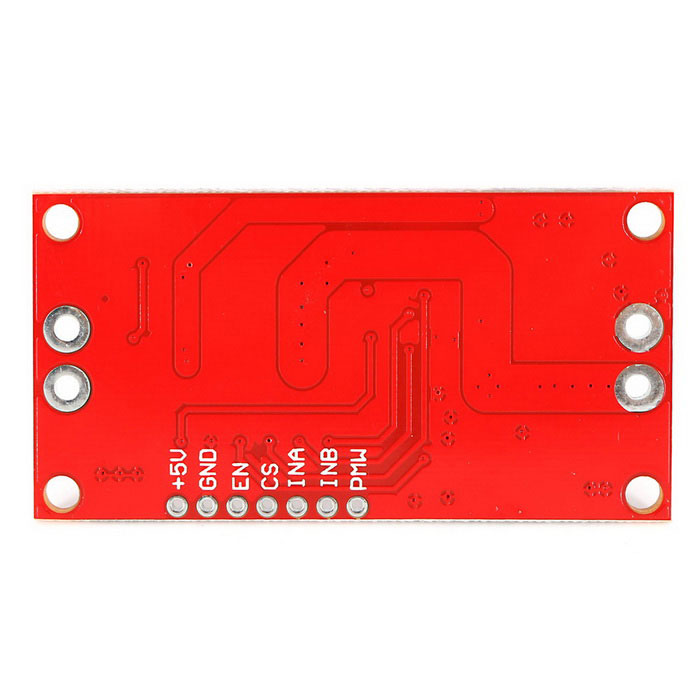

    ماژول VNH2SP30 نمونه ی تقویت شده از شیلد درایور موتور آردوموتو می باشد. با این تفاوت که آی سی VNH2SP30 full-bridge موجود در این ماژول جایگزین L298 H-bridge شده است مدار داخلی این ماژول به گونه ای طراحی و تقویت شده که می تواند یک جفت موتور جریان بالا را راه اندازی کند.چیپ این ماژول به هنگام استفاده در جربانهای بالاتر از 6 آمپر بطور محسوسی گرم می شود. در نتیجه در هنگام راه اندازی این ماژول در کاربردهای با مصرف جریان بالا برای بهبود عملکرد، استفاده از هیت سینک یا فن ضروری است. از این ماژول می توان به همراه آردینو برای راه اندازی موتور استفاده کرد.


    ویژگی ها
    مازیمم ولتاژ: 16V
    ماکزیمم نرخ جریان : 30A
    جریان دهی پیوسته تا 14A
    ماکزیمم فرکانس 20KHz :PWM
    مقاومت هر پایه ماسفت در حالت مقاومت : 19mΩ
    قابلیت خاموشی حرارتی و خاموشی در حالت ولتاژهای بالاتر و کمتر از حد مجاز

    مثال
    نمونه کد برای راه اندازی موتور DC بوسیله آردینو


    کد:
    //motor pins int motor1A=A0; int motor1B=A1; int en1=5; int motorSpeed = 250; void setup(){ pinMode(motor1A, OUTPUT); pinMode(motor1B, OUTPUT); pinMode(en1, OUTPUT); } void loop() { Go(); delay(5000); Stop(); delay(5000); } void Stop() { //to stopping the motor: //set both of pins A AND B to the same value (HIGH or LOW) // or set en to 0 -> analogWrite(en1,0); digitalWrite(motor1A,LOW); digitalWrite(motor1B,LOW); } void Go() { digitalWrite(motor1A,HIGH); digitalWrite(motor1B,LOW); analogWrite(en1,motorSpeed); }
    مرجع:
    http://www.ebay.com/itm/Mini-VNH2SP3...-/161297896765
    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط hesam.time : 07-19-2014 در ساعت 12:15 PM

  2. #2
    Junior Member
    تاریخ عضویت
    May 2016
    نوشته ها
    9
    ذوستان عزیز من یه تازه کارم ... دارم با این ماژول یه موتور رو راه اندازی میکنم(و آردوینو 2560) ولی مشکلم اینه که نمیدونم پایه های این ماژول چی هستند . ممنون میشم که بهم روی عکس خود ماژول بگین گه پایه ها چی هستند ؟ و هر پایه رو باید به چی وصل کنم ( مثلا اون پایه که روش علامت + کشیده یا اون هفتا پایه چی هستن و هر کدوم باید به کدوم پایه ی آردوینو وصل بشه )
    تو رو خدا راهنماییم کنین واجب فوریه .....

  3. #3
    Junior Member
    تاریخ عضویت
    May 2016
    نوشته ها
    9



    .
    .
    .
    از یه سایت خارجی اینو پیدا کردم.
    .

  4. #4
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    سلام دوست عزیز کافیه که سرچ کنی
    vnh2sp30 arduino

    تمام سیم بندیها رو خواهی دید.
    مثلا
    رفرنس: Stepper Motor drive from Arduino -Use Arduino for Projects

  5. #5
    Junior Member
    تاریخ عضویت
    May 2016
    نوشته ها
    9
    آخه موتور dc هست؟؟؟؟؟؟

  6. #6
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط hassan.eb نمایش پست ها
    آخه موتور dc هست؟؟؟؟؟؟

    مشکلی نداره

    برای استپر 4 تا سیم استافاده کرده برای DC دو تا کافیه
    کد نویسیت هم کافیه دو تا analogwrite کنی

  7. #7
    Junior Member
    تاریخ عضویت
    Jul 2014
    نوشته ها
    1
    با سلام
    امکانش هست مشخصات فیزیکی این ماژول از قبیل اندازه دقیق برد همچنین اندازه سوراخایه برد و فاصلشونو لطف کنید
    ممنون

  8. #8
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط www.yoosof نمایش پست ها
    با سلام
    امکانش هست مشخصات فیزیکی این ماژول از قبیل اندازه دقیق برد همچنین اندازه سوراخایه برد و فاصلشونو لطف کنید
    ممنون
    بایدزنگ بزنید به بچه های واحد فروش تا براتون اندازه بگین
