موضوع: ماژول cc3000 وای فای با رابط SPI

  1. #1
    Senior Member
    تاریخ عضویت
    Jan 2015
    محل سکونت
    ایران
    نوشته ها
    238

    ماژول cc3000 وای فای با رابط SPI

    این ماژول بر مبنای چیپ cc3000 طراحی و ساخته شده است. با استفاده از این ماژول می توان در تمام پروژها از امکان اتصال به اینترنت هم برخوردار شد. برای مثال میتوان داده سنسور دمایی را که در خانه نصب شده در IP مخصوصی لاگ کرد و در سراسر نقاط دنیا به دمای هوای خانه تسلط داشت. ارتباط این ماژول با میکرو از نوع SPIاست لذا می توان نرخ انتقال داده را تغییر داد. همچنین برای افزایش برد وایفای می توان از یک آنتن خارجی استفاده نمود.

    از جمله قابلیت های این ماژول این است که می توان با نرم افزار Smart Config و اتصال گوشی به یک access point تنظیمات وایفای ماژول را تغییر داد.

    از بین پین های چیپ cc3000 تعداد 9 پین به نام های GND, Vcc, 3.3V, MOSI, MISO, CS, INT, SCK, EN بیرون کشیده شده اند.

    خصوصیات:
    ولتاژ کاری: 3.3V - 12V
    پروتکل ارتباطی: SPI (فرکانس 16 مگا هرتز)
    توان عملیاتی(Throughput) : حدود 4Mbps
    IEEE 802.11 b/g
    WEP, WPA/WPA2 (AES and TKIP - Personal) Security Modes
    FCC, IC, CE, and TELEC Certified
    آنتن WIMAX از پیش طراحی شده روی برد
    قابلیت اتصال آنتن خارجی

    راه اندزای:

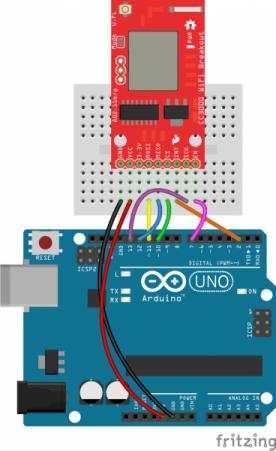

    برای راه اندازی این ماژول می توانید از این کتابخانه استفاده کنید. برای سیم بندی مناسب برای اتصال به آردوینو مطابق تصویر زیر پیش بروید:
    برای تست اولیه از کتابخانه دانلود شده مثال webclient را انتخاب کنید. در اسکچ باز شده برای متصل شدن به access point لازم است نام و پسورد آن را در قسمت علامت گذاری شده در عکس وارد کنید.

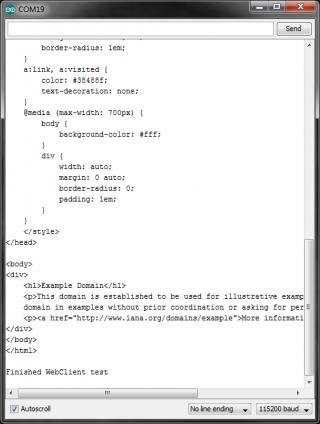

    کد را آپلود کرده ، کنسول آردوینو را باز کنید. با توجه به baud rate انتخابی کد در کنسول میزان baud rate را به 115200 تغییر دهید. مدتی صبر کنید تا ماژول به access point وصل شود ، در صورتی که در کنسول کد HTML مشاهده کردید عملیات تست قطعه پایان پذیرفته است.

  2. #2
    Junior Member
    تاریخ عضویت
    May 2015
    نوشته ها
    2
    دوست عزیز آیا شما ماژول cc3000 را که در فروشگاه به فروش میرسد را امتحان کرده اید؟ و یا این مطلب را فقط بر اساس مدارک سازنده اعلام فرموده اید؟
    زیرا من با تهیه این ماژول از فروشگاه متاسفانه موفق به راه اندازی آن نشدم و ظاهرا یکی دیگر از کاربران نیز با همین مشکل برخورد کرده اند.
    با تشکر

  3. #3
    Junior Member
    تاریخ عضویت
    May 2015
    نوشته ها
    25
    سلام. میشه با این ماژول فایل های عکس یا متن به گوشی فرستاد. نمونه کار دارین؟؟

  4. #4
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,992
    نقل قول نوشته اصلی توسط hrc1365 نمایش پست ها
    سلام. میشه با این ماژول فایل های عکس یا متن به گوشی فرستاد. نمونه کار دارین؟؟
    سلام
    به نظر من برای ارسال متن سراغ این ماژول نرید خیلی گرونه
    ماژول های Esp8266 به صورت وایفای وصل میشن به گوشتون میتونید با اون ها هم کامند بفرستید .
    هم اروزن تره
    هم اینهکه خودش کد میگیره در کنار این که وایفای هم هست.

    البته برای عکس تا حالا ندیدم کسی بتونه کار با کیفیتی انجام بده.
