موضوع: اسکنر کلروفیل برگ توسط موبایل و بلوتوث

  1. #1
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586

    اسکنر کلروفیل برگ توسط موبایل و بلوتوث

    سلام خدمت دوستان و علاقه مندان به هنر الکترونیک
    (سطح متوسط و پیشرفته)
    قصد دارم تا در این مطلب در مورد اندازه گیری کلروفیل گیاهان توضیحی بدم
    که چطور بسازیمش اصلا

    تکنیک این دستگاه اندازه گیری بازتابش نور توسط LDR هست و ارسال دیتا توسط بلوتوث به موبایل
    اطلاعاتی که بدست می اریم شامل غلظت آنتوسیانین و کلروفیل ؛همچنین به اهمیت نور محیطی بر کیفیت رشد گیاه می توان اطلاعات مفیدی بدست آورد (بیشتر جهت پرورش بونسای)

    (لامپ مناسب پرورش بونسای)
    مواردی که نیاز هست:

    آردوینو پرو میکرو - Arduino Pro Micro
    سنسور نور (فوتوسل )

    یا
    سنسور نور - فتورزیستور - مقاومت نوری

    ماژول بلوتوث سریال HC-05 همراه با برد کمکی


    کنسولی با سیستم عامل آندروید
    4 تا مقاومت 1 کیلو
    جعبه مناسب یا قاب مناسب ...

    led 525nm
    led 660 nm
    led 940 nm
    ان شاالله آفتاب رایانه بیاره ازین مدل LED ...
    *************************************
    اگر دکمه روی برنامه فشرده شه، یک سیگنال به آردوینو می فرستد. آردوینو سپس مقاومت LDR رابرای هربارتابش LED اندازه گیری می کنه.همچنین یکبار هم بدون تابش هیچ LED ...

    نوری که که از LED ساتع شده از برگ عبور مرده و بر مقدار مقاومت LDR تاثیر مستقیم می گذارد .

    کد برنامه نویسی ARDUINO

    برنامه اندروید

    هنگامی که دکمه MEASURE در برنامه فشرده می شود موبایل عدد 1 را به آردوینو ارسال می کند(توسط بلوتوث) سپس دیتای مورد نظر اندازه گیری شده و مجددا به نرم افزار پاسخ داده می شود.
    دیتا ها در قالب TXT قابل ذخیر ه می باشد .
    همچنین در نرم افزار 9 حالت اندازه گیری گیاهان تعبیه شده است.

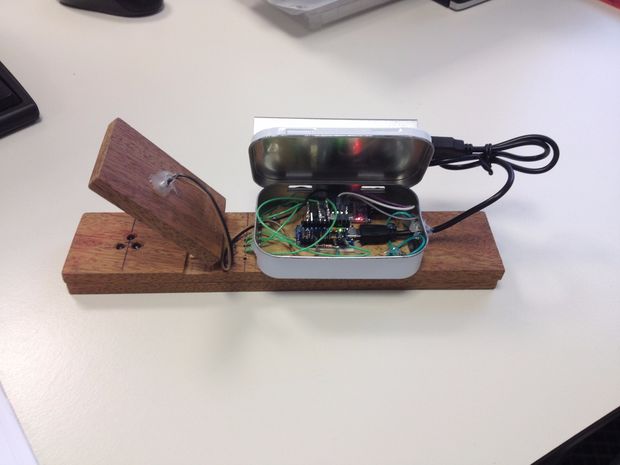

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: F5Z19DBIIBLK2AB.MEDIUM.jpg
مشاهده: 137
حجم: 25.6 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: F76ZNMMIIBLK1UI.MEDIUM.jpg
مشاهده: 135
حجم: 18.7 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: FCON0Y1IIAMD1OQ.MEDIUM.jpg
مشاهده: 151
حجم: 21.6 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: FVOQG6TIIBLK24A.MEDIUM.jpg
مشاهده: 154
حجم: 53.1 کیلو بایت
    لینک رفرنس:
    Arduino powered leaf scanner

    امیدوارم که این پروژه سبب ایجاد خلاقیت عزیزان گردد.
    همچنین اشائه بدم عنوان پروژه رو به ساخت تجهیزات کشاورزی
    سم و سمپاشی مغوله ای هست که در اون هیچ گونه تمهیدات بهینه سازی صورت نگرفته.
    در واقع !
    گیاهی که سبز تیره رنگتر هست سم کمتری احتیج داره و گیاهی که روشن تر هست سم بیشتر
    اگر بشه به نحوی با انعکاس باز تابش این سه LED میزان کلروفیل گیاهان زمین کشاورزی رو اندازه گرفت و به دنبال اون یک VALVE مناسب شیر سمپاشی رو کنترل کنه ، میشه سیستم کشاورزی هوشمند تری خدمت هم میهنان ارائه کرد ...
    و کار بردهایی نظیر این ...
