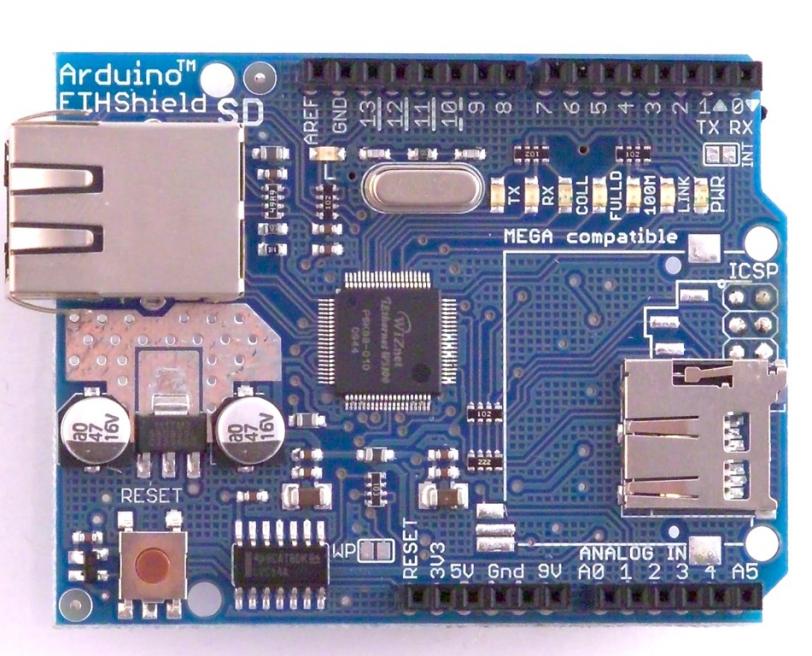

    بررسی یک تغییر مهم سخت افزاری در w5100

    سلام دوستان
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: m.jpg
مشاهده: 132
حجم: 95.8 کیلو بایت
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 511.jpg
مشاهده: 106
حجم: 29.7 کیلو بایت
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20160519_142837.jpg
مشاهده: 82
حجم: 95.0 کیلو بایت

    پشت سوکت اترنت باید مقاومتی بین 49 تا 100 اهم سری باشه.
    در صورتیکه این مقاومت زیاد باشه برای مسافت های بلند که بخوایم دیتا تبادل کنیم سیگنال تضعیف شده و قابل دتکت نیست ...

    این در حالی هست که برای تست فواصل کوتاه با مقاومت 510 اهم هم جواب میده.

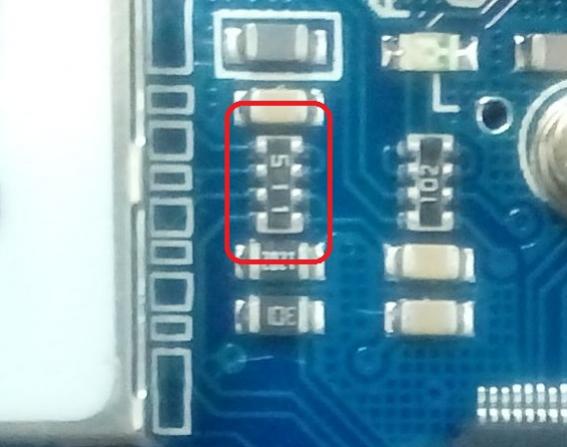

    در صورتیکه مقاومت پشت سوکت مثل عکس 510 اهم باشه باید یک مقاومت نتورک SMD تهیه کنید مثلا 100 اهم و موازی کنید باهاش (عینن بذارید روش و لحیم کنید ..)
    100 -120 اهم زیاد تفات نداره ...
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 2358340-40.jpg
مشاهده: 73
حجم: 7.2 کیلو بایت
    مقاومت نتورک قدری کمیاب هست اگر می تونید لحیم کاری کنید
    بیاید مقاومت معمولی رو به هر دو سر لحیم کنید که مقاومت معمولی به مقاومت نتورک موازی شه مقدارش کم شه
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: L7634789-01.jpg
مشاهده: 77
حجم: 19.9 کیلو بایت
    موفق باشید ...
