اندازه گیری دما با استفاده از adc ad7793 و آردوینو لئوناردو

[srt]

سلام دوستان،

من میخوام با استفاده از مبدل آنالوگ به دیجیتال AD7793 24bit و برد آردوینو دمایی رو اندازه بگیرم. اما نمیدونم چطوری باید بین این دو ارتباط برقرار کنم و از کجا شروع کنم. کسی از دوستان نمونه کد داره که بتونه به من کمک بکنه؟ و یا اینکه به من راهنمایی بکنه که از کجا شروع کنم؟

ممنون

[magmagmary]

سلام
این لینک https://github.com/georgeredinger/AD7799 تو قسمت AD7799 اش یه مثال نمونه گذاشته
ممکنه با ADC شما که مدل 93 هست جواب بده تست کنید.

[srt]

سلام،

ممنون بابت راهنمایی. این مدل خیلی شبیه به 93 هست و کتابخونه هاش هم تقریبا شبیه هستن. اما در این مثال ظاهرا توی کتابخونه ها تغییر ایجاد کردن که من میتونم این تغییرات رو در کتابخونه مدل 93 اعمال کنم.
اما در اینجا علاوه بر تغییر در فایل h.* یک سری از توابع رو در یک فایل با پسوند ino.* ذخیره کرده و من نمیفهمم چرا اینکار رو انجام داده و چطوری از توابع اون میشه استفاده کرد چون این فایل رو با توجه به پسوندش نمیشه include کرد. و توابعی که در فایل AD7799lib.ino هستند، همون توابع AD7799.c به علاوه یک سری توابعی هست که تعریف شده است.

* فایل های AD7799lib.h و AD7799lib.ino مد نظر هستند. نمونه مثال در فایل AD7799.ino هست.

ممنون
با تشکر

[magmagmary]

سلام،

ممنون بابت راهنمایی. این مدل خیلی شبیه به 93 هست و کتابخونه هاش هم تقریبا شبیه هستن. اما در این مثال ظاهرا توی کتابخونه ها تغییر ایجاد کردن که من میتونم این تغییرات رو در کتابخونه مدل 93 اعمال کنم.
اما در اینجا علاوه بر تغییر در فایل h.* یک سری از توابع رو در یک فایل با پسوند ino.* ذخیره کرده و من نمیفهمم چرا اینکار رو انجام داده و چطوری از توابع اون میشه استفاده کرد چون این فایل رو با توجه به پسوندش نمیشه include کرد. و توابعی که در فایل AD7799lib.ino هستند، همون توابع AD7799.c به علاوه یک سری توابعی هست که تعریف شده است.

* فایل های AD7799lib.h و AD7799lib.ino مد نظر هستند. نمونه مثال در فایل AD7799.ino هست.

ممنون
با تشکر

به این روش کد نویسی می گن کد نویسی مولتی تب
یعنی شما به جای اینکه برای تابع هات بری کتابخونه بنویسی بعد مجبور باشی این کتابخونه رو به نرم افزار اضافه کنی و الی آخر میای از تب ها استفاده می کنی

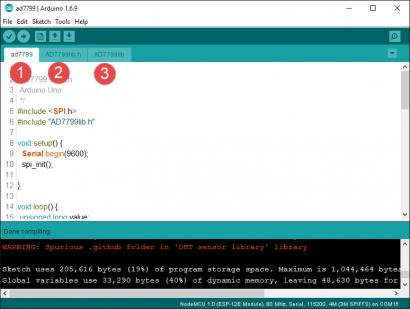

الان اگه دقت کنی این کد سه تا تب داره :

دو تاش پسوند .ino داره یکیش هم .h

اگر ریجسترهای این دو تا تفاوت هایی دارن یا هر چیز دیگه ای میتونی تو تب های 2 و 3 تغییراتت رو لحاظ کنی

[srt]

به این روش کد نویسی می گن کد نویسی مولتی تب
یعنی شما به جای اینکه برای تابع هات بری کتابخونه بنویسی بعد مجبور باشی این کتابخونه رو به نرم افزار اضافه کنی و الی آخر میای از تب ها استفاده می کنی

الان اگه دقت کنی این کد سه تا تب داره :

دو تاش پسوند .ino داره یکیش هم .h

اگر ریجسترهای این دو تا تفاوت هایی دارن یا هر چیز دیگه ای میتونی تو تب های 2 و 3 تغییراتت رو لحاظ کنی

دوست عزیز ممنون بابت راهنمایی کاربردیتون. کار من رو چند مرحله جلو برد.
اما هنوز نمیتونم از adc اطلاعات رو بخونم. کدهای مربوط به ad7799 رو اجرا میکنم و بدون هیچ اروری آپلود میشه (تا قبل از این با کتابخونه 93 هنگام آپلود ارور میداد).
اما هیچ اطلاعاتی در سریال مانیتور چاپ نمیکنه. حدسم این هست که مشکل در ارتباط با spi هست، ولی نمیدونم چطور باید حلش کنم. ضمن اینکه از برد لئوناردو استفاده میکنم.

با تشکر

[magmagmary]

دوست عزیز ممنون بابت راهنمایی کاربردیتون. کار من رو چند مرحله جلو برد.
اما هنوز نمیتونم از adc اطلاعات رو بخونم. کدهای مربوط به ad7799 رو اجرا میکنم و بدون هیچ اروری آپلود میشه (تا قبل از این با کتابخونه 93 هنگام آپلود ارور میداد).
اما هیچ اطلاعاتی در سریال مانیتور چاپ نمیکنه. حدسم این هست که مشکل در ارتباط با spi هست، ولی نمیدونم چطور باید حلش کنم. ضمن اینکه از برد لئوناردو استفاده میکنم.

با تشکر

سیم بندیتون به چه صورته ؟
به این موضوع دقت کردید که پین cs رو روی 10 تنظیم کرده ؟

[srt]

بله برای من هم روی 10 هست.
کلا فقط 0 خروجی میده.

[srt]

سیم بندیتون به چه صورته ؟
به این موضوع دقت کردید که پین cs رو روی 10 تنظیم کرده ؟

سلام، مشکل من حل شد. اما الان مقدار reg_data رو همیشه ffffff برمیگردونه!

[magmagmary]

سلام، مشکل من حل شد. اما الان مقدار reg_data رو همیشه ffffff برمیگردونه!

این جور موارد که داده غلطه اول یه تست سخت افزاری ساده می کنیم همیشه

اینکه پایه آنالوگ رو زمین می کنیم ببینیم 0 میده یا نه ؟

در مورد شما اگه نداد تو تنظیم رجیسترهاتون ممکنه یه جا اشتباه کرده باشید

[srt]

این جور موارد که داده غلطه اول یه تست سخت افزاری ساده می کنیم همیشه

اینکه پایه آنالوگ رو زمین می کنیم ببینیم 0 میده یا نه ؟

در مورد شما اگه نداد تو تنظیم رجیسترهاتون ممکنه یه جا اشتباه کرده باشید

ممنون دوست عزیز.
من الان دو تا کد دارم، یکیش مربوط به همین ad7799 هست یکیش هم یه کد برای 7793 هست. من اطلاعات رجیسترهای کد 7799 رو تغییر دادم و اطلاعات 7793 رو در اون جایگزین کردم. کد 7793 به من ffffff میده و کد 7799 الان به من 0 میده. هر دو داده reg_id رو درست برمیگردونن ولی مشکل الان، فقط reg_data هست. تنظیمات رجیستری رو هم چک کردم که کاملا برای 7793 باشه! اما باز هم درست نمیشه.
مورد دیگه ای که هست اینه که وقتی کابل ورودی رو از پین 10 (cs) برمیدارم باز هم data_reg فرقی نمیکنه. حدس میزنم مشکل از این باشه!! ولی اصلا هیچ ایده ای ندارم که چطوری درست میشه.
