موضوع: آموزش upgrade کردنfirmware پروگرامر USBasp میکروکنترلر

  1. #1
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064

    آموزش upgrade کردنfirmware پروگرامر USBasp میکروکنترلر

    در صورتی که این پروگرامر را خریده باشید می دانید که firmware روی برد قدیمی است و لازم است upgrade شود. برای این کار ابتدا نرم افزار progisp را از فایل های اتچ شده دانلود کنید. درایور مربوط به قطعه نیز از فروشگاه قابل استفاده است.

    این آموزش با استفاده از یک USBasp دیگر یک USBasp را upgrade می کند. برای روان تر شدن متن به USBasp پروگرام کننده USBasp مستر و به USBasp پروگرام شونده USBasp سلیو می گوییم. تنها تمهید سخت افزاری مورد نیاز برای این کار این است که جامپر jp2 روی USBasp سلیو باید اتصال کوتاه شود مانند عکس زیر

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20150802_130138.jpg
مشاهده: 789
حجم: 57.5 کیلو بایت

    USBasp مستر را به پورت usb کامپیوتر وصل کنید و وارد محیط نرم افزاری شوید:

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 2015-08-02_12-57-31.jpg
مشاهده: 623
حجم: 69.7 کیلو بایت
    به قسمت علامت گذاری شده در شکل دقت کنید. در صورتی که USBasp توسط کامپیوتر شناخته شده باشد هر دو آیتم فعال می باشد.

    در قسمت علامت گذاری شده در شکل زیر برد را atmega8 انتخاب کنید:
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 3333333333.jpg
مشاهده: 596
حجم: 73.8 کیلو بایت

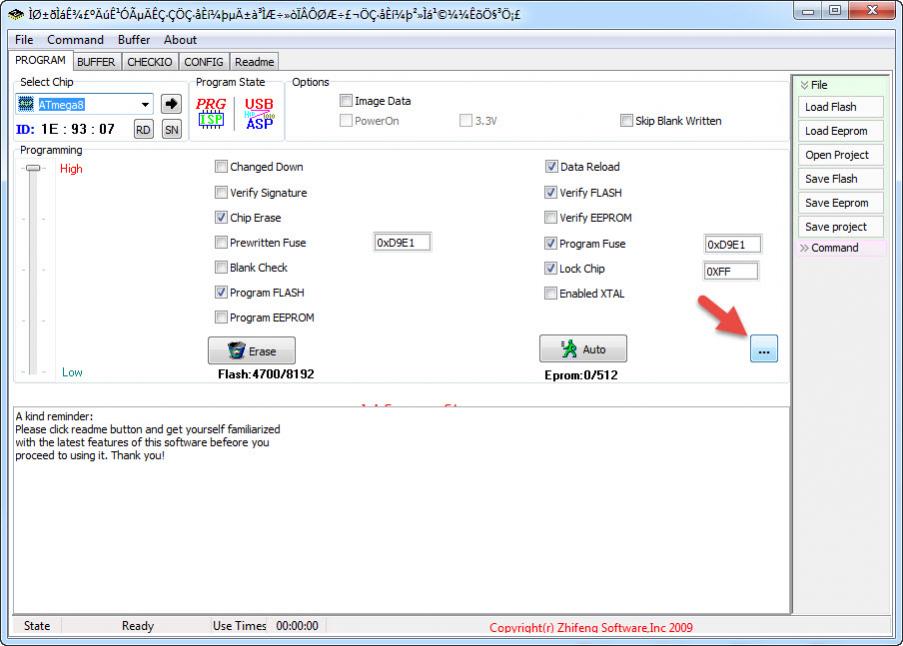

    وراد قسمت علامت گذاری شده در شکل شوید:
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 2015-08-02_13-00-42.jpg
مشاهده: 452
حجم: 70.1 کیلو بایت

    مقادیر low value و highvalue را به مقادیر وارد شده در شکل تغییر دهید:
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 22.jpg
مشاهده: 551
حجم: 84.7 کیلو بایت

    در عکس زیر دقت کنید مقادیری را که وارد کرده اید را چک کنید سپس روی آیتم شماره 2 کلیک کنید:
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 3232.jpg
مشاهده: 435
حجم: 71.2 کیلو بایت
    در صفحه باز شده مانند قسمت قبل مقادیر low value و highvalue را به مقادیر وارد شده در شکل تغییر دهید:
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 656.jpg
مشاهده: 423
حجم: 82.6 کیلو بایت

    مرحله بعد وارد قسمت load flash شوید:
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 6666.jpg
مشاهده: 368
حجم: 69.7 کیلو بایت

    در این قسمت فایل hex اتچ شده را انتخاب کنید و open کنید:
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 99898.jpg
مشاهده: 350
حجم: 74.1 کیلو بایت


    بعد از طی کردن این مراحل آماده آپدیت کردن firmware هستیم. برای این کار مطابق عکس زیر ابتدا توسط آیتم erase چیپ را پاک کنید. سپس توسط آیتم auto کد firmware را آپلود کنید.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 12121212121.jpg
مشاهده: 429
حجم: 76.6 کیلو بایت

    کلیپ ویدیویی ضمیمه شده مراحل را قدم به قدم نمایش می دهد
    تصاویر کوچک شده (Thumbnails) پیوست شده تصاویر کوچک شده (Thumbnails) پیوست شده 333.jpg   2015-08-02_12-55-11.jpg   sas.jpg
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط magmagmary : 08-13-2015 در ساعت 12:13 PM

  2. #2
    Junior Member
    تاریخ عضویت
    Sep 2015
    نوشته ها
    3
    می شه بگید وقتی تازه قطعه رو داریم سفارش می دیم از فروشگاه، از کجا یو اس بی مستر رو گیر بیاریم؟
    اگه آپگرید شده ش رو داشتم که دیگه اینو سفارش نمی دادم

  3. #3
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    دوست گرامی میتونید به جای یکیش از یه avrprogrammer استفاده کنید.

  4. #4
    Senior Member
    تاریخ عضویت
    Oct 2014
    محل سکونت
    ایران
    نوشته ها
    178
    سلام من انجام دادم ولی دیگه شناخته نمیشه

  5. #5
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط tanha71 نمایش پست ها
    سلام من انجام دادم ولی دیگه شناخته نمیشه

    مطمئن هستید که نوع بردتون رو
    atmega8 انتخاب کردید نه atmega8A

  6. #6
    Junior Member
    تاریخ عضویت
    Feb 2016
    نوشته ها
    8
    سلام
    یعنی هیچ راهی نیست که بتونم با یه دونه usbasp کارمو راه بندازم؟
    حتما باید دو تا usbasp باشه؟
    و موضوع دوم اینه که اگه قراره به جای یکیش از avrprogrammer استفاده بشه، روند کار چطوره؟
    می تونید توضیح بدید؟
    ممنون

  7. #7
    Senior Member
    تاریخ عضویت
    Nov 2015
    نوشته ها
    229
    https://www.arduino.cc/en/Tutorial/ArduinoToBreadboard
    این لینک میتونه مشکل رو حل کنه؟

  8. #8
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط Morteza 32 نمایش پست ها
    سلام
    یعنی هیچ راهی نیست که بتونم با یه دونه usbasp کارمو راه بندازم؟
    حتما باید دو تا usbasp باشه؟
    و موضوع دوم اینه که اگه قراره به جای یکیش از avrprogrammer استفاده بشه، روند کار چطوره؟
    می تونید توضیح بدید؟
    ممنون
    سلام
    البته که می تونید این کار رو انجام بدید
    از هر AVR Programmer ای که می خواهید استفاده کنید فقط فیوزبیت ها رو بایددرست ست کنید.

  9. #9
    Junior Member
    تاریخ عضویت
    Jun 2016
    محل سکونت
    IRAN
    نوشته ها
    1
    سلام

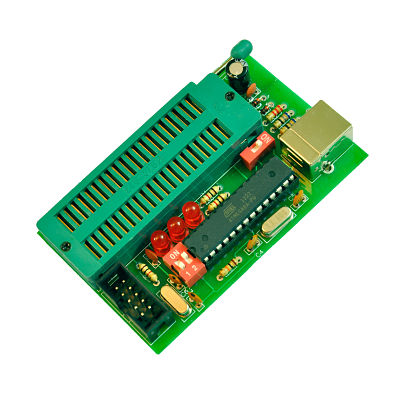

    من رفتم این پروگرامر رو خریدم (( برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: usbaspv1_opt.jpg
مشاهده: 247
حجم: 59.4 کیلو بایت)) (یعنی خیلی وقته خریدم) با این چطوری میشه بوتلودر رو Burn کنم؟

    firmware چیه؟

    یک چیز دیگه اگر firmware پروگرامر جدید باشه میشه فقط فایل hex رو روی میکروی آردوینو زد و تمام!
    ویرایش توسط msadr471 : 06-17-2016 در ساعت 01:12 PM

  10. #10
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط msadr471 نمایش پست ها
    سلام
    من رفتم این پروگرامر رو خریدم (( برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: usbaspv1_opt.jpg
مشاهده: 247
حجم: 59.4 کیلو بایت)) (یعنی خیلی وقته خریدم) با این چطوری میشه بوتلودر رو Burn کنم؟

    firmware چیه؟

    یک چیز دیگه اگر firmware پروگرامر جدید باشه میشه فقط فایل hex رو روی میکروی آردوینو زد و تمام!
    firmware کدی هست که توی پردازنده این پروگرامر ریخته میشه

    آره اگه به روز باشه فقط کافیه پینهای spi رو نصب کنی و ک دهگز رو آپلود کنی
