موضوع: نحوهاستفاده از برد درایور lcd مدل vs-ty2662-v1 موجود در سایت

  1. #1
    Junior Member
    تاریخ عضویت
    May 2016
    نوشته ها
    4

    Question نحوهاستفاده از برد درایور lcd مدل vs-ty2662-v1 موجود در سایت

    سلام
    من یه السیدی 13.3 اینچ شارپ مدل lq133k1la4a v رو دارم میخواستم در مورد چگونگی اتصال فلت این السیدی که 20 پین هست به lvds 30pin موجود در برد راهنماییم کنین.

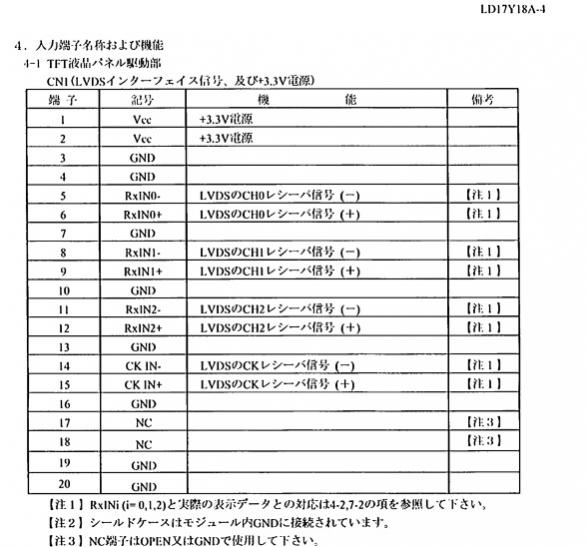

    دیتا شیت السیدی من :
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: Untitled.jpg
مشاهده: 230
حجم: 56.9 کیلو بایت

    صفحه فروش برد اینجا
    لایک کردن

  2. #2
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    سلام
    شما کدوم تهیه کردید؟
    برد درایور lcd چند کاره la.mv29.p با رابط lvds
    یا
    برد درایور lcd چند کاره hcj-v.tv9 با رابط lvds
    ؟

  3. #3
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    دوست عزیز برای راه حل صحبتتون لینک زیر مشاهده بفرمایید:

    №7 FPV монитор из старой матрицы от ноутбука.
    لایک کردن

  4. #4
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط delsorkh نمایش پست ها
    سلام
    من یه السیدی 13.3 اینچ شارپ مدل lq133k1la4a v رو دارم میخواستم در مورد چگونگی اتصال فلت این السیدی که 20 پین هست به lvds 30pin موجود در برد راهنماییم کنین.
    دیتا شیت السیدی من :
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: Untitled.jpg
مشاهده: 230
حجم: 56.9 کیلو بایت

    صفحه فروش برد اینجا
    دیتاشیت برد درایور رو مطالعه بفرمایید
    http://www.vslcd.com/Specification/VS-TY2662-V1.pdf

  5. #5
    Junior Member
    تاریخ عضویت
    May 2016
    نوشته ها
    4
    سلام من میخوام برد vs-ty2662-v1 vb رو تهیه کنم و کاملا هم خوندم دیتا شیت رو سوالم مشخصه. فقط می خوام نحوه سیم بندی رو بدونم. میشه کمک کنید؟
    ویرایش توسط delsorkh : 05-08-2016 در ساعت 12:19 PM

  6. #6
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    والا من تابحال در این زمینه تجربه نداشتم اما !
    اگر تغذیه رو درست متصل کنید
    سیم های دیتا رو در صورتیکه حتی اشتباه هم وصل کنید هیچ اتفاقی نمی افته.
    فقط دیتا رو به تغذیه اشتباه نزنید !!!

  7. #7
    Junior Member
    تاریخ عضویت
    May 2016
    نوشته ها
    4
    الان تغذیه من در دو طرف مشخصه 1 و 2 در دیتا شیت بالا تغذیه هستند دیگه؟
    و در کنترل برد هم همون سه تای اولی هستن.؟!
    لایک کردن

  8. #8
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    برای اینکه مطمئن بشید مولتی متر روبذارید روی مد تست بیزر که در صورتت اتصال کوتاه صدای بیپ بده
    حالا vcc و gnd ها چندتا هست رو تفکیک کن
    علامت بذار که اشتباهی نشه

    بعد از این تفکیک سیم های تغذیه هرجور که مایل هستی سیم ها رو متصل کن.
    دیتاها اصولا بافر داره و آسیب پذیر نیستند برای هم

  9. #9
    Junior Member
    تاریخ عضویت
    May 2016
    نوشته ها
    4
    منظورتون دقیقا اینه که اول تغذیه ها رو وصل کنم و همین طور تمام gnd ها رو بعد برم سراغ اتصال دیتا ها؟ البته من دقیقا میدونم جای دیتنا ها کجاس اما بعکس نمی دونم gnd , vcc رو به کجا بزنم.

    برای اینکه دیتا ها اسم دارن دیگه این عکس:برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: Untitled.jpg
مشاهده: 174
حجم: 60.2 کیلو بایت


    و این هم دیتا شیت برد که باید اون 8 تا به این 8 تا وصل بشه درسته؟ برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: Untitled2.jpg
مشاهده: 229
حجم: 93.7 کیلو بایت
    تصاویر کوچک شده (Thumbnails) پیوست شده تصاویر کوچک شده (Thumbnails) پیوست شده untitled2.jpg
    ویرایش توسط delsorkh : 05-08-2016 در ساعت 01:05 PM

  10. #10
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    گراندها به هم وصل هستن.تست بیزر به نشونه وصل بودن گراندها صدا میده.همینطور مابقی هم که می شه 3.3 ولتت
