    ماژول اندازه گیری و نمایش ولتاژ و جریان

    ماژول اندازه گیری و نمایش ولتاژ و جریان

    فایل های پیوست شده فایل های پیوست شده
    • نوع فایل: zip vct.zip (836.3 کیلو بایت, 904 مشاهده)

  2. #2
    Junior Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    2
    فایل پیوست وجود ندارد

  3. #3
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط yking نمایش پست ها
    فایل پیوست وجود ندارد
    من تست کردم مشکلی نداره دانلود میشه

  4. #4
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    چند خط دیتا اضاف می کنم امید وارم مورد استفاده قرار بگیره
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: ماژول اندازه گیری و نمایش ولتاژ و جریان مستقل دارای ا.jpg
مشاهده: 611
حجم: 35.2 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: ماژول اندازه گیری و نمایش ولتاژ و جریان مستقل دارای ا.jpg
مشاهده: 660
حجم: 76.5 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: ماژول اندازه گیری و نمایش ولتاژ و جریان مستقل دارای ا.jpg
مشاهده: 605
حجم: 96.6 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: ماژول اندازه گیری و نمایش ولتاژ و جریان مستقل دارای ا.jpg
مشاهده: 627
حجم: 93.7 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: ماژول اندازه گیری و نمایش ولتاژ و جریان مستقل دارای ا.jpg
مشاهده: 669
حجم: 80.3 کیلو بایت
    Note: If you are not a professional fan, without a certain level of technology, carefully shot, on the use of the product you explain to us a closer look, we do not know where to direct messages. See wiring method further understand the electrical test after the baby received good and then the solder, due to their own wrong line or DIY altered exclude warranty Oh!

    Calibration instructions:

    The module with a calibration function, do not worry about the problem of inaccurate measurements show that the normal pre-delivery will be issued after the calibration, if you find that are not allowed to display, you can use the following method of calibration.

    Calibration method: Connect precise 12V (100V independent power supply for 30V) when the power is short-circuited temperature sensitive resistor for 5 seconds, the screen will black out, disconnect the power to connect the calibration Well, pay attention to 12V power supply must be accurate, otherwise calibrated also not allowed.
    بعد
    ابعادش
    Module Size: 40 * 21 * 10MM
    که
    Product Features:

    ◆ blue white, clear and beautiful; ordinary digital meter with a long period of time there will be no shortage of Dan, this product uses STN screen does not have this problem; the use of wide-angle screen STN, TN screen product on the market is not comparable, viewing angle large and very clear.

    ◆ screen display with voltage and current, with a MODBUS protocol functions can be used with PC, PLC communication equipment for data collection.



    Product parameters:

    ◆ voltage: non-independent power supply can be measured 5-30V, independent power supply can be measured 0-100V (non-independent power supply module refers to the supply voltage is the voltage to be measured, independent power supply refers to the supply module and the measured voltage are separated, this time module supply voltage 5-24V, the measured voltage 0-100V)

    ◆ Current: 0-10A

    ◆ temperature: -20-100 degrees

    ◆ Accuracy: 1% (± 1 word, the greater the voltage and current range, accuracy reduced accordingly)

    ◆ supports standard Modbus RTU protocol, RS485 communication

    Product Features:

    ◆ one voltage measurement, current measurement all the way, all the way to measure temperature (fever due to the first table, there is resistance default temperature distribution, but not welded, self-extended, can improve the measurement accuracy)

    ◆ voltage and temperature automatically switch display, the current separate row (display mode can be set via button Temperature: In case of power failure, press and hold the button is not loose, electricity, three seconds after release the button, you can switch back on the power mode)

    ◆ protocol functions can be set with device addresses 1-255, through the PC software settings;

    Interface Description:

    ◆ left pin A, B-side for the RS485 interface for Modbus communication

    ◆ GND voltage below the negative, IIN with measurable current, independent power supply for the module when the VCC power supply positive, non-independent power supply for the positive test voltage, VIN independent power supply voltage is positive.
    ضمن اینکه
    1. Press the wiring diagram connecting hardware

    2. Software settings:

    In the "Communication Settings" set the serial number, open the serial port.

    In the "Analog capture" item set module address (default address is "1", in the case of unknown module address, you can "change the module address" item of the module address changes)

    In the "Analog capture" click "acquisition" command on it.

    As a "communication error" to confirm RS485 interfaces A, B whether the reverse side.
    تصاویر کوچک شده (Thumbnails) پیوست شده تصاویر کوچک شده (Thumbnails) پیوست شده tb2g026jxxxxxcmxpxxxxxxxxxx_-701572272.jpg
    لایک کردن

  5. #5
    Junior Member
    تاریخ عضویت
    Jun 2016
    نوشته ها
    1

    سلام

    نقل قول نوشته اصلی توسط shobeir90 نمایش پست ها
    چند خط دیتا اضاف می کنم امید وارم مورد استفاده قرار بگیره
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: ماژول اندازه گیری و نمایش ولتاژ و جریان مستقل دارای ا.jpg
مشاهده: 611
حجم: 35.2 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: ماژول اندازه گیری و نمایش ولتاژ و جریان مستقل دارای ا.jpg
مشاهده: 660
حجم: 76.5 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: ماژول اندازه گیری و نمایش ولتاژ و جریان مستقل دارای ا.jpg
مشاهده: 605
حجم: 96.6 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: ماژول اندازه گیری و نمایش ولتاژ و جریان مستقل دارای ا.jpg
مشاهده: 627
حجم: 93.7 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: ماژول اندازه گیری و نمایش ولتاژ و جریان مستقل دارای ا.jpg
مشاهده: 669
حجم: 80.3 کیلو بایت

    بعد
    ابعادش
    Module Size: 40 * 21 * 10MM
    که

    ضمن اینکه
    اقا می گم کلا توضیح بدین نحوه اتصالش چطوره؟

  6. #6
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط sphr2020 نمایش پست ها
    اقا می گم کلا توضیح بدین نحوه اتصالش چطوره؟

    منظورتون از نحوه اتصال چیه ؟
    نحوه اتصالش به کامپیوتر یا راه اندازی خود ماژول؟

    اگر منظورتون نحوه اتصالش به کامپیوتره که چون پروتکل ارتباطیش RS485 هست میتونید که تبدیل 485 به usb مطابق عکس بهش وصل کنید و از نرم افزار استفاده کنید:
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: YLF-BT-0082 (1)-500x500.jpg
مشاهده: 867
حجم: 19.4 کیلو بایت

    اگه به عکسی که گذاشتم دقت کنید متوجه می شید که حتی ترتیب A و B رو هم معلوم کرده

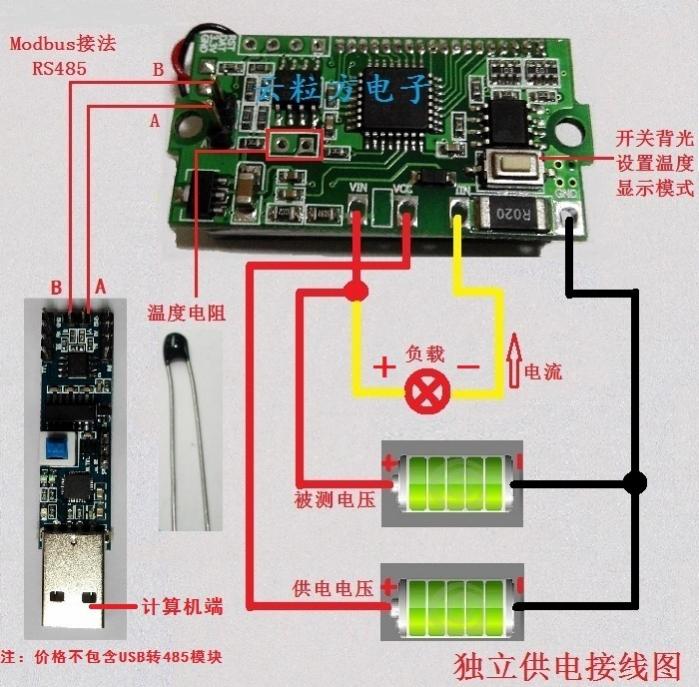

    اگر هم منظورتون نحوه اتصالات مربوط به پاور و منبع اندازه گیریه که برای هر دو مدل وابسته و مستقل نحوه اتصالات تو تصاویر نشون داده شده.

  7. #7
    Junior Member
    تاریخ عضویت
    Feb 2017
    نوشته ها
    13
    سلام وقت وقتتون بخیر
    میخواستم ببینم اطلاعات ولتاژ و جریانی که این ماژول میخونه رو میشه در کامپیوتر ذخیره کرد؟
    میخام دیتای ولتاژ و جریان رو نسبت به زمان رسم کنم اگر میشه راهنماییم کنید

  8. #8
    مدیر ویژه
    تاریخ عضویت
    May 2014
    نوشته ها
    259
    نقل قول نوشته اصلی توسط مینا67 نمایش پست ها
    سلام وقت وقتتون بخیر
    میخواستم ببینم اطلاعات ولتاژ و جریانی که این ماژول میخونه رو میشه در کامپیوتر ذخیره کرد؟
    میخام دیتای ولتاژ و جریان رو نسبت به زمان رسم کنم اگر میشه راهنماییم کنید
    سلام
    اگر برنامه نویسی بلد هستید باید از پورت سریال اطلاعات بگیری بعد بصورت نمایش و ذخبره سازی کنی.

  9. #9
    Junior Member
    تاریخ عضویت
    Feb 2017
    نوشته ها
    13
    برنامه نویسی تا حدودی بلد هستم اما تا به حال این کار رو انجام ندادم اگر ممکنه یه مثالی یا سر نخی به من بدید تا خودم بتونم ادامه کار رو پیش ببرم
    متشکرم

  10. #10
    Junior Member
    تاریخ عضویت
    Mar 2017
    نوشته ها
    1
    سلام
    این برد خیلی کاربرد داره تو صنعت برای ارتباط سنسور دما به plcاز طریق مد باس ولی حیف که مستنداش به زبان چینی نوشته شده فقط.
