راه اندازی اکسس کنترول آر اف آی دی

[ایمن گستر باستانی]

با سلام
من یک اکسس کنترول آر اف آی دی مدل k05 خریداری کردم ولی متاسفانه با راه اندازی آن مشکل دارم به طوری که میخواهم با استفاده از پسورد در باز شود ولی هیچ گونه پسوردی روی آن ست نمیشود...لطفا راهنمایی کنید که آیا برای ست کردن پسورد احتیاج به rfid card هست؟اگه هست از کجا باید تهیه کنم...در ضمن راهنمای استفاده رو هم خوندم ولی متوجه نشدم

[magmagmary]

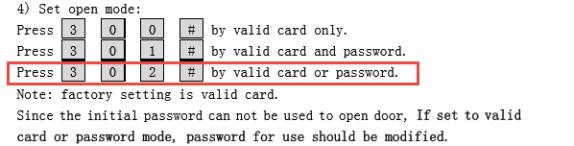

شما قدم اول باید تنظیمات نحوه باز شدن در رو روی card or password بزارید .

[ایمن گستر باستانی]

اینو انجام دادم وضعیت باز شدن در رو فقط با پسورد انتخاب کردم ولی نمیدونم پسورد رو چجوری باید ست کنم واسه باز شدن در...میخام بدونم واسه این کار احتیاج به اکسس کارت هست یا نه؟؟؟

[magmagmary]

اینو انجام دادم وضعیت باز شدن در رو فقط با پسورد انتخاب کردم ولی نمیدونم پسورد رو چجوری باید ست کنم واسه باز شدن در...میخام بدونم واسه این کار احتیاج به اکسس کارت هست یا نه؟؟؟

من با این تست کردم نتیجه گرفتم:
http://forum.arduino.ir/8/21/2488.html#post13009

[GT2]

درود دوستان ظاهرا قفل برقی های دکمه قرمز ولتاژشون ac هستو خروجی این دستگاه مستقیم.چجوری میشه قفل برقی رو راه اندازی کرد؟خوذم تو فکر رله و یه منبع متناوب جدا هستم ولی منبع تغذیه جدا به بورد آیفون آسیب نمیزنه؟ولتاژ برگشتی به آیف.ن منظورمه.ممنون میشم راه نمایی کنین.بخاطر همین مسئله از خرید منصرف شدم

[magmagmary]

درود دوستان ظاهرا قفل برقی های دکمه قرمز ولتاژشون ac هستو خروجی این دستگاه مستقیم.چجوری میشه قفل برقی رو راه اندازی کرد؟خوذم تو فکر رله و یه منبع متناوب جدا هستم ولی منبع تغذیه جدا به بورد آیفون آسیب نمیزنه؟ولتاژ برگشتی به آیف.ن منظورمه.ممنون میشم راه نمایی کنین.بخاطر همین مسئله از خرید منصرف شدم

سلا م
میتونید سر راهشون از رله استفاده کنید.
به این صورت که ورودی تحریک رله رو به خروجی این اکسس کنترلر می دیدید و از اونطرف ( خروجی رله ) که Ac هست به در.
رله هایی مثل این رله :

رله SSR-40DA Solid State - رله 24-380 ولت 40 آمپر

فقط باید بر حسب جریان و ولتاژ قفلتون رله رو انتخاب کنید.

[GT2]

سلا م
میتونید سر راهشون از رله استفاده کنید.
به این صورت که ورودی تحریک رله رو به خروجی این اکسس کنترلر می دیدید و از اونطرف ( خروجی رله ) که Ac هست به در.
رله هایی مثل این رله :

رله SSR-40DA Solid State - رله 24-380 ولت 40 آمپر

فقط باید بر حسب جریان و ولتاژ قفلتون رله رو انتخاب کنید.

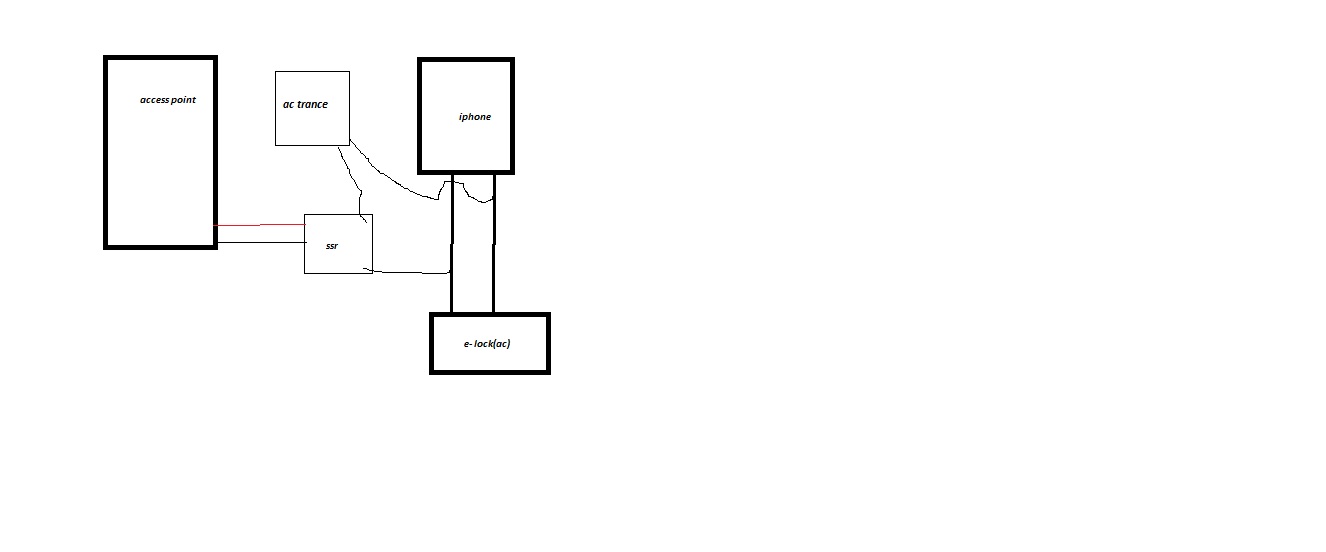

من باید همچین سیستمی ببندم درسته؟خوب وقتی اکسس پوینت فعال میشه ولتاژ برگشتی به آیفون آسیب نمیرسونه؟چون آیفون ترانس جدا داره و برای اکسس پوینت(قسمت رله)ترانس متناوب جدا.این ولتاژ برگشتی به آیفون آسیب نمیرسونه؟میخوام هم آیفون کار کنه هم rfid

[magmagmary]

من باید همچین سیستمی ببندم درسته؟خوب وقتی اکسس پوینت فعال میشه ولتاژ برگشتی به آیفون آسیب نمیرسونه؟چون آیفون ترانس جدا داره و برای اکسس پوینت(قسمت رله)ترانس متناوب جدا.این ولتاژ برگشتی به آیفون آسیب نمیرسونه؟میخوام هم آیفون کار کنه هم rfid

میتونید از رله هایی استفاده کنید که از اپتوکوپلر استفاده شده .
ماژول رله 5 ولت یک کاناله دارای اپتوکوپلر و جامپر تعیین سطح تریگر

این مدل رله ها به شدت ایزوله هستن در ورودی و خروجی
امکان برگشت ولتاز از سمت ترمینال به تجریک خخخیلی خخخیلی کمه

فقط باید چک کنید آمپر خروجی و ولتاژ خروجی برای آیفون مناسب هست یا نه
