سنسور گار منوکسید کربن و سایر گازهای قابل اشتعال mq-9

[hesam.time]

سنسور گاز MQ-9, CO
سنسورهای گاز سری MQ از هیتر داخلی کوچک به همراه سنسور الکتروشیمیایی بهره می گیرند.داین سنسورها نسبت به طیف گسترده ای از گازها حساس اند. سنسور گاز MQ-9 دارای حساسیت بالا نسبت به کربن مونواکسید، متان و LPG است. این سنسور می تواند یرای تشخیص گازهای شامل CO و گازهای قابل احتراق بکار رود. جنس مواد حساس سنسور گاز SnO2 ، MQ-9 است که رسانایی پایینی در هوای پاک دارد.عملکرد تشخیص این سنسور از طریق بالا و پایین رفتن دما است و گاز CO را وقتی که دما پایین می آید شناسایی می کند. رسانایی سنسور با افزایش غلظت گاز زیاد می شود. هنگامی که دما افزایش می یابد این سنسور گاز متان و پروپان و دیگر گازهای قابل اشتعال را تشخیص می دهد.و گازهای دیگر جذب شده در دمای کم را رها می کند.



مشخصات
تغذیه 5V
رابط آنالوگ
طول عمر زیاد
حساسیت بالا نسبت گازهای قابل احتراق ، کربن مونواکسید ،متان و پروپان
سازگاری با آردوینو


کاربردها
تشخیص نشت گاز در خانه
تشخیص گاز در صنعت

مثال

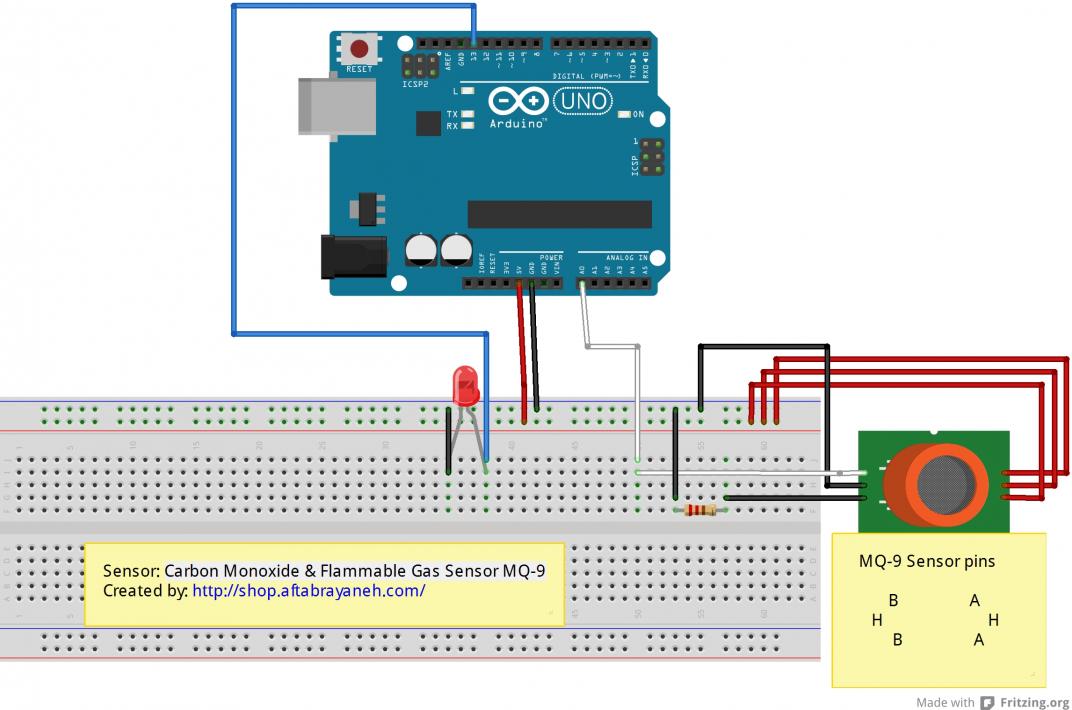

مثال زیر اتصال سنسور MQ-9 را به آردوینو نشان می دهد.با رسیدن غلظت گاز به حد معینی LED پین 13 روشن می شود.

const int analogInPin = A0;  // Analog input pin that the potentiometer is attached to
const int ledPin = 13;                 // LED connected to digital pin 13

int sensorValue = 0;        // value read from the sensor




void setup() {
  // initialize serial communications at 9600 bps:
  Serial.begin(9600);
  pinMode(ledPin, OUTPUT);      // sets the digital pin as output
}

void loop() {
  // read the analog in value:
  sensorValue = analogRead(analogInPin);
  // determine alarm status
  if (sensorValue >= 750)
  {
    digitalWrite(ledPin, HIGH);   // sets the LED on
  }
  else
  {
  digitalWrite(ledPin, LOW);    // sets the LED off
  }

  // print the results to the serial monitor:
  Serial.print("sensor = " );
  Serial.println(sensorValue);

  // wait 10 milliseconds before the next loop
  // for the analog-to-digital converter to settle
  // after the last reading:
  delay(10);
}

مرجع:
Arduino Playground - MQGasSensors
Arduino Your Home & Environment: Gas Sensor Tutorial

جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.

[seifm26]

از مقاومت چند اهم استفاده کنیم ؟

[magmagmary]

از مقاومت چند اهم استفاده کنیم ؟

الان که ماژول شده دیگه نیازی به مقاومت نیست!

[mon1382]

سلام
لطفا در مورد ماژول هم توضیح دهید و پینهای ماژول و پتانسیومتری که با ان چه چیزی تنظیم میگردد

با تشکر
محسن

[magmagmary]

سلام
لطفا در مورد ماژول هم توضیح دهید و پینهای ماژول و پتانسیومتری که با ان چه چیزی تنظیم میگردد

با تشکر
محسن

این ماژول 4 تا پایه داره
دوتاش که مربوط به پاوره
یکیش آنالوگه که میشه باهاش به صورت پیوسته میزان گاز موجود تو هوا رو مانتیور کرد

یکیش دیجیتاله که اون پتانسویمتر هم به همین پایه مربوطه
با کمک این پتانسیومتر یه آستانه تعریف میشه که اگر میزان گاز سنس شده از این آستانه بالاتر بره سطح منطقی پایه دیجیتال 1 میشه

[jooyande]

این ماژول 4 تا پایه داره
دوتاش که مربوط به پاوره
یکیش آنالوگه که میشه باهاش به صورت پیوسته میزان گاز موجود تو هوا رو مانتیور کرد

یکیش دیجیتاله که اون پتانسویمتر هم به همین پایه مربوطه
با کمک این پتانسیومتر یه آستانه تعریف میشه که اگر میزان گاز سنس شده از این آستانه بالاتر بره سطح منطقی پایه دیجیتال 1 میشه

سلام گرامیان

یه پست فرستادم در مورد سنسور گاز خوشحال میشم راهنمایی بفرمایید
http://forum.arduino.ir/8/21/2529.html

[Mohammad1380]

سلام خسته نباشید
نمی دونم چرا وقتی کد شما رو اجرا میکنم اون حلقه ی loop اجرا نمیشه ؟
من به جای LED از یک بازر پسیو استفاده کردم و صداش اصلا قطع نمیشه

[siib]

سلام خسته نباشید
نمی دونم چرا وقتی کد شما رو اجرا میکنم اون حلقه ی loop اجرا نمیشه ؟
من به جای LED از یک بازر پسیو استفاده کردم و صداش اصلا قطع نمیشه

سلام
کد درست به نظر میاد
شما وقتی کد رو اجرا میکنین از کنسول مقادیر رو بخون در حالت عادی باید کمتر از 750 باشه
اگه بیشتره سنسور رو بد وصل کردی
اگه کمتره و بوق ممتد میزنه بازر رو بد وصل کردی

[Mohammad1380]

مقادیر کمتر از 750 هست و بوق هم نمیزنه
وقتی که مقدار بیشتر از 750 میشه بوق میزنه
بعد از یه مدتی که مقدار دوباره به حالت نرمال خودش میرسه که بوق هنوز فعاله
و درواقع من از یک ماژول بازر پسیو استفاده کردم
yl-44

[Mohammad1380]

ممنون مشکل حل شد
تشکر سپاس
