ماژول سنجش شتاب سه محوره adxl335

[magmagmary]

ماژول سنجش شتاب سه محوره adxl335

[magmagmary]

سیم بندی:

[magmagmary]

نمونه کد :

 int x, Y, Z;
 void  Setup ().
{
Serial . BEGIN (9600);
}


void  loop ()
{
x = AnalogRead (A0); // read from analog pin A0
Y = AnalogRead (A1); // read from analog pin A1
Z = AnalogRead (A2); // read from analog pin. A2 Serial . Print ( "accelerations are x, Y, Z:" );
 Serial . Print (x, DEC ); // show the X-axis acceleration is number 10 Serial . Print ( "" );
 Serial . Print (Y. , DEC ); // display the Y-axis acceleration is number 10 Serial . Print ( "" );
 Serial . println (Z, DEC ); // display the number 10 is the Z-axis acceleration Delay (100); //. delay 100 milliseconds
}

[magmagmary]

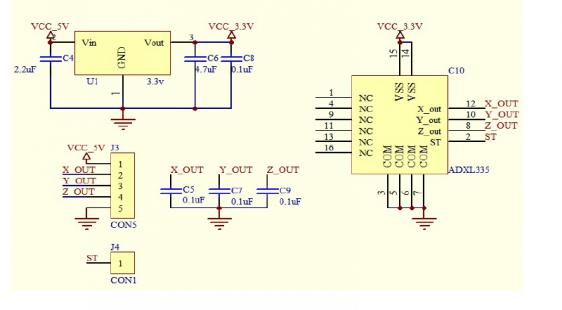

شماتیک ماژول:

[shobeir90]

از بزرگترین مزیت های این ماژول اینه که دیگه درگیری با رجیستری وجود نداره مستیم مقدار آنالوک هر مولفه رو میشه خوند

[engamanc]

سنسور adxl335 سنسوری بسیار حساس است که از آن میتوان برای کارهای دقیقی مثل زلزله سنجی استفاده کرد.
مدار هشدار دهنده ی زلزله

[shobeir90]

بسیار جااالب

[gasemi.m100]

این کدی که قرار دادید کلا مشکل داره.
لطفا کتاب خانه ی این ماژول هم قرار بدید
