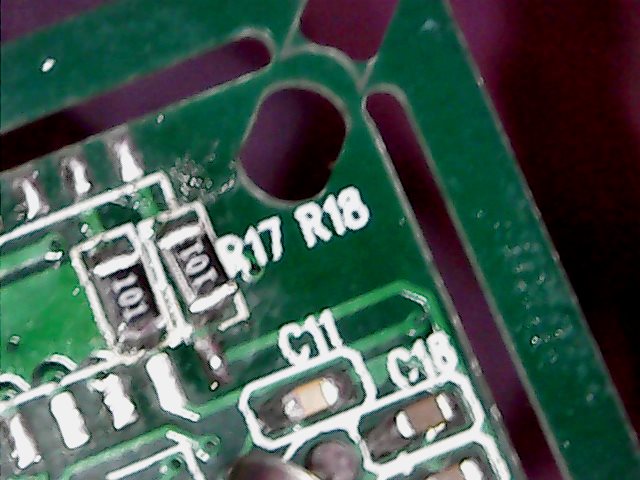

برای دیدن سایز بزرگ روی عکس کلیک کنید نام: Mon Sep 26 16-01-34.jpg مشاهده: 656 حجم: 60.9 کیلو بایت
سلام.اونا اون چیزایی که گفتید خیلی ابتدایی هست تمامشون رو رعایت کردم بهرحال ممنون مشکل از برد بود ولی یکروز وقتمو گرفت تا فهمیدم مسئولان فروشگاه دقت بکنن.عکس رو بالا گذاشتم.دوتا مقاومت smd باید در محل r17,r18 قرار بدید مقدارش مهم نیست من 100 اهم گذاشتم.چون ماژول ttl هست باید خروجی های ایسی مکس روی برد دوربین او به ورودیش وصل کنید در ضمن حواستون هم باشه که 3.3ولت بیشتر ندید.
درضمن یک برد دتکتور مایکرو ویو هم برام فرستادید که ترانزیستور خروجی نداره اونم کار نمیکنه....میشه محبت بکنید بگید شمارش چیه مثل خودش یا مشابه ش بزارم صرف مرجوع کردن نمیکنه.ممنون
