شیلد نمایشگر لمسی 2.4 اینچ

[Black3rror]

خب دوستان متشکرم که کسی پاسخگو نبود. بعد از چندین روز جست و جو در کد های کتابخانه متوجه شدم کد های کتابخانه دارای یک مشکل کوچک هستند. در کتابخانه pin_magic شماره پین ها در دو حالت معرفی شده اند. در حالت داشتن شیلد ( همین جنسی که شما در حال فروش هستید ) و در حالتی که سیم کشی را خودت دستی انجام داده باشی. متاسفانه برای برد های مگا 2560 نحوه تعریف پین ها کاملا اشتباه هست و برای درست کردن این ماژول دو راه داری. یک این که پین ها را در این کتابخانه درست تعریف کنی و راه دوم که برای افرادی که برنامه نویسی قوی ندارند راحت تر خواهد بود اینه که سیم کشی را به صورت دستی انجاد بدهید. موفق باشید.

لینک خرید: شیلد نمایشگر LCD TFT فول کالر تاچ 2.4 اینچی مناسب برای بردهای آردوینو
ممنون بابت کمکت. من هم همین مشکل رو دارم ولی من UNO دارم و نمیشه شیلد رو اشتباه متصل کرد پس اتصالات من درسته با این حال نوع اتصالات رو شیلد تشخیص نمیده و breakout میده.البته توی Serial Monitor بجای اینکه Identifier 8080 باشه ، 505 هست.
از طرفی هم با اینکه lcd کاملا صفحه سفید رو نشون میده ، ولی نور صفحه کم و زیاد میشه که انگار میخواد چیزی رو نشون بده. ممنون میشم اگه کسی کمک کنه.

[Black3rror]

سلام
شیلد نمایشگر لمسی 2.4 اینچ

ممنون.مثل اینکه فقط صورت مسله پاک شده.رفتار lcd همون طوریه.

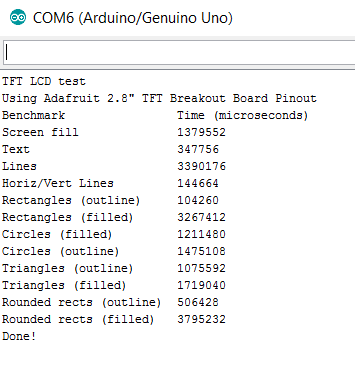

عکس از Serial Monitor :

ممنون میشم اگه کمک کنین

[دسیرونا]

این مشکل من حل نشدنیه مثل اینکه..
با اینکه درایور چیپسِت شیلدم ILI9341 هست، ولی باز خروجی روی اسکرین دوتایی میاد..
نت رو زیر و رو کردم چیزی پیدا نکردم.
چند نفر خارجی هم این مشکل رو داشتن ولی حل نشد.
این اسکرین :

[دسیرونا]

کسی پاسخگو نیست ؟ مرجع اصلی آردوینو به زبان فارسیه و کسی جواب نمیده ؟

[modj.ir]

این ال سی دی انواع مختلف داره . با برنامه زیر نوع رو مشخص کنین و از لینکی که می ده برنامه رو دانلود کنین :
http://misc.ws/wp-content/uploads/20..._ID_Reader.zip

[دسیرونا]

این ال سی دی انواع مختلف داره . با برنامه زیر نوع رو مشخص کنین و از لینکی که می ده برنامه رو دانلود کنین :
http://misc.ws/wp-content/uploads/20..._ID_Reader.zip

حالا چه کنم ؟؟

Serial took 0ms to start
ID = 0x0

[دسیرونا]

آقایان اساتید آردوینو،
من جایی خوندم که برخی از این شیلدهای چینی، دارای idهایی هستند که در لیست پیش فرض idهای این lcd وجود نداره.
این idها رو چطور معیّن می کنند ؟ چطور میشه id صحیح این شیلد رو پیدا کرد ؟ وقتی اسکچی مثل lcd id reader هم نمی تونه id صحیح رو تشخیص بده، از کجا میشه فهمید ؟ لطفاً پاسخ بدید. رفته روی مُخ.
سپاس

[دسیرونا]

لطفاً پاسخ بدید.

[دسیرونا]

پاسخگویی اساسی و اصولی رو باید از مراجع تخصّصی خارجی یاد گرفت.."هیچ" تاپیک پاسخ نداده ای در اون ها وجود نداره..

[mohammmadali]

کسی نیست راهنمایی کنه ؟
