راه انداري و پروگرم کردن Arduino Mini Pro

نمایش نسخه قابل چاپ

نمایش 40 پست از این موضوع در یک صفحه

03-28-2016, 07:21 PM
ppooya

سلام من مشکلم توی درایور است من ویندوزم 10 دارم و کنار قسمتی که نشون میده متصل شدم یه علامت زرد رنگ هست
و توی برنامه ariuno بهم اختار com1 را میده ولی توی دیوایس منجرم com3 برای usb وجود داره
03-28-2016, 07:32 PM
ppooya

راستی من usb به ttl که دارم dtr نداره الان باید چیکار کنم؟؟؟؟
03-29-2016, 08:21 AM
magmagmary

نقل قول:

نوشته اصلی توسط ppooya

سلام من مشکلم توی درایور است من ویندوزم 10 دارم و کنار قسمتی که نشون میده متصل شدم یه علامت زرد رنگ هست
و توی برنامه ariuno بهم اختار com1 را میده ولی توی دیوایس منجرم com3 برای usb وجود داره

چیزی که من متوجه شدم اینه که تو دیوایس منیجرتون بهش پورت کام 3 رو اختصاص داده برای درایورتون

حالا تو ide آردوینو منوی Tools و گزینه porttsباید بری پورت کام 3 رو انتخاب کنی تا موقع آپلود از یان پروت استفاده بشه
03-29-2016, 08:23 AM
magmagmary

نقل قول:

نوشته اصلی توسط ppooya

راستی من usb به ttl که دارم dtr نداره الان باید چیکار کنم؟؟؟؟

از این آموزش استفاده کنید :
How to program Arduino Nano / Pro-Mini / Pro-Micro clone that has no usb port? - Electrical Engineering Stack Exchange
03-29-2016, 03:21 PM
ppooya

با سلام ممنون از راهنمایی خوبتون اولین مشکلم حل شد یک بار هم آپلود کردم الان پیغام اختار این را دارم

avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0x01
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 2 of 10: not in sync: resp=0x01
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 3 of 10: not in sync: resp=0x01
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 4 of 10: not in sync: resp=0x01
اگه امکان داره کمک کنید
ممنون
03-29-2016, 04:17 PM
tanha71

ببین سیم های tx و rx را چک کنید. tx برد مبدل باید به rx پرومینی وصل بشه و rx مبدل باید به tx پرومینی

بعد تو تنظیمات باید نوع برد را پرومینی و نوع آی سی را مگا 328 و5 ولت "بسه به بردتون) تنطیم کنید.
بعد باید پورتی را که مبدل بهش وصل را انتخاب کنید

بعد وقتی گزینه پروگرام یا آپلود را می زنید باید دکمه ریست برد خود را فشار بدید و وتقی اون زیر صفحه قسمت آپلود نمایش داده شده دکمه را رها کنی
03-31-2016, 05:13 AM
ppooya

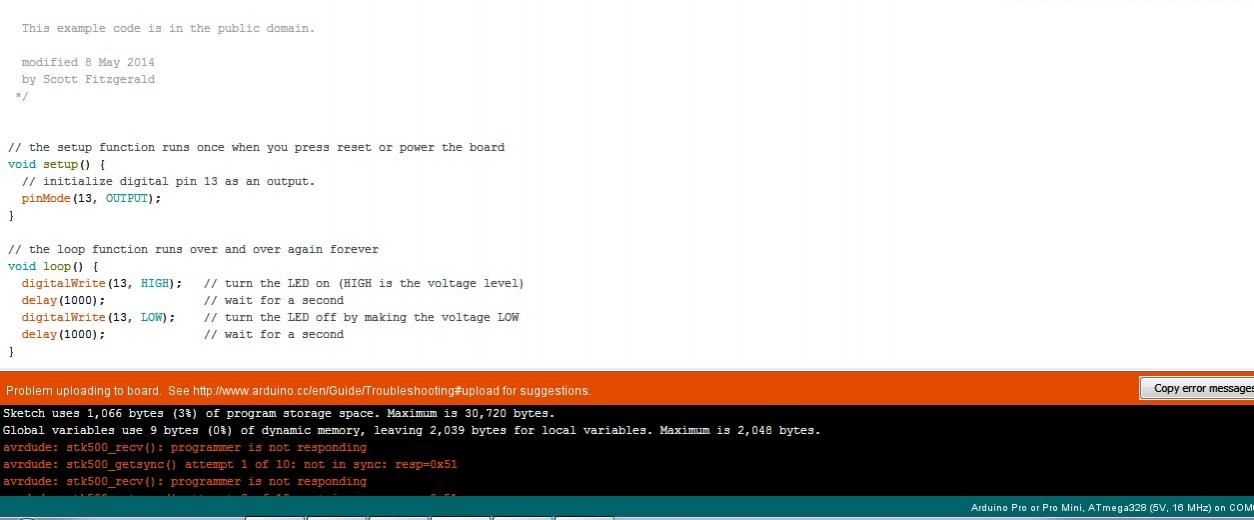

با سلام ممنون از تون که کمک کردین ولی هنوز به من این پیغام خطا را میده
Arduino: 1.6.0 (Windows 7), Board: "Arduino Pro or Pro Mini, ATmega328 (5V, 16 MHz)"

Sketch uses 1,030 bytes (3%) of program storage space. Maximum is 30,720 bytes.

Global variables use 9 bytes (0%) of dynamic memory, leaving 2,039 bytes for local variables. Maximum is 2,048 bytes.

avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0x01
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 2 of 10: not in sync: resp=0x01
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 3 of 10: not in sync: resp=0x01
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 4 of 10: not in sync: resp=0x01
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 5 of 10: not in sync: resp=0x01
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 6 of 10: not in sync: resp=0x01
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 7 of 10: not in sync: resp=0x01
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 8 of 10: not in sync: resp=0x01
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 9 of 10: not in sync: resp=0x01
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 10 of 10: not in sync: resp=0x01
Problem uploading to board. See Arduino - Troubleshooting for suggestions.

This report would have more information with
"Show verbose output during compilation"
enabled in File > Preferences.
03-31-2016, 05:37 AM
tanha71

دوست عزیز یا تنطیمات برد خود و پورت کام را درست انتخاب نکردید
یا tx و rx ها را اشتباه زدید ببین tx باید به rx وصل بشن یعنی ضربدری
یا هنگامی که دکمه آپلود را میزنی باید دکمه ریست را بگیری و وقتی پایین صفحه کلمه آپلود را دیدی رهاش کنی (پایین برنامه آردوینو )
03-31-2016, 05:49 AM
ppooya

واقعا ممنون درست شد ببخشید مزاحم شدم
و یه زحمت دیگه دارم اگه میشه کمک کنید من می خوام یه آردوینو خودم درست کنم تو قسمت بوت لودر گیر افتادم اگه سایتی را میشناسیت بهم معرفی کنید
03-31-2016, 05:54 AM
tanha71

بیا تو تلگرام تا یادت بدم

راحته که...
شماره ام را خصوصی واست فرستادم
03-31-2016, 08:11 AM
ppooya

سلام شرمنده هیچ شماره ای به دستم نرسید
این شماره منه 09355687508
04-02-2016, 05:03 PM
magmagmary

نقل قول:

نوشته اصلی توسط ppooya

سلام شرمنده هیچ شماره ای به دستم نرسید
این شماره منه 09355687508

مشکلتون حل شد ؟
04-04-2016, 09:59 AM
ppooya

بله مشکلم حل شد ممنون
04-06-2016, 05:45 AM
shobeir90

ممنون :rolleyes:
04-30-2016, 07:50 AM
soheil_s

سلام دوستان من از مبدل usb ttl 2303ta میخوام استفاده کنم همش با خطا مواجه میشم
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0x52
avrdude: stk500_recv(): programmer is not responding
فکر میکنم مشکل درایور باشه ویندوز 7 32 بیت دارم در مورد درایوری که خودتون استفاده میکنید امکاتش هست بگید از کجا گرفتد
04-30-2016, 08:31 AM
magmagmary

نقل قول:

نوشته اصلی توسط soheil_s

سلام دوستان من از مبدل usb ttl 2303ta میخوام استفاده کنم همش با خطا مواجه میشم
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0x52
avrdude: stk500_recv(): programmer is not responding
فکر میکنم مشکل درایور باشه ویندوز 7 32 بیت دارم در مورد درایوری که خودتون استفاده میکنید امکاتش هست بگید از کجا گرفتد

من برای پروگرام پرو مینی از این استفاده می کنم
پروگرامر آردوینو پرو مینی - مبدل USB به TTL شش پین CH340G

لینک مبدلت رو بده تا با همین مشکلت رو حل کنیم نخواد بخری باز
04-30-2016, 09:23 AM
soheil_s

نقل قول:

نوشته اصلی توسط magmagmary

من برای پروگرام پرو مینی از این استفاده می کنم
پروگرامر آردوینو پرو مینی - مبدل USB به TTL شش پین CH340G

لینک مبدلت رو بده تا با همین مشکلت رو حل کنیم نخواد بخری باز

ببخشید واقعا کلافم کرده ممنون میشم کمکم کنی
کابل مبدل USB به سریال TTL مدل PL2303TA با پشتیبانی از ویندوز 8
04-30-2016, 09:27 AM
soheil_s

3 فایل پیوست

نقل قول:

نوشته اصلی توسط soheil_s

ببخشید واقعا کلافم کرده ممنون میشم کمکم کنی
کابل مبدل USB به سریال TTL مدل PL2303TA با پشتیبانی از ویندوز 8

فایل پیوست 2110 فایل پیوست 2111 فایل پیوست 2112
04-30-2016, 10:10 AM
magmagmary

نقل قول:

نوشته اصلی توسط soheil_s

ببخشید واقعا کلافم کرده ممنون میشم کمکم کنی
کابل مبدل USB به سریال TTL مدل PL2303TA با پشتیبانی از ویندوز 8

اهان خب
با اینم میشه
فقط کافیه موقع آپلود کد ریست رو فشار بدی
04-30-2016, 10:31 AM
soheil_s

مشکلو پیدا کزدم پورت usb رو باز کردم دیدم سیم ها رنگ هاشون اشتباه از شرکت سازنده وصل شدن اگز کسی این مشکل رو داشت حتما باز کنه سیم ها رو نگاه کنه
06-04-2016, 10:13 AM
hamed_avr

دوستان این خطا چطور رفع میشه
Arduino: 1.6.6 (Windows 8), Board: "Arduino Nano, ATmega328"

avr-g++: error: missing filename after '-o'

exit status 1
Error compiling.
06-05-2016, 06:22 AM
magmagmary

نقل قول:

نوشته اصلی توسط hamed_avr

دوستان این خطا چطور رفع میشه
Arduino: 1.6.6 (Windows 8), Board: "Arduino Nano, ATmega328"

avr-g++: error: missing filename after '-o'

exit status 1
Error compiling.

هنگام آپلود کد آردوینو پرومینی بردت رو نانو انتخاب کردی؟
06-05-2016, 07:47 PM
hamed_avr

سلام . بردم نانو هست
06-06-2016, 07:17 AM
magmagmary

نقل قول:

نوشته اصلی توسط magmagmary

هنگام آپلود کد آردوینو پرومینی بردت رو نانو انتخاب کردی؟

تنظیمات رو صحیح انتخاب می کنید؟
برد میشه نانو
پورت کام هم میشه همونی که بهتون اختصاص داده

پروگرامر رو هم که قائدتا تغییر ندادید
06-06-2016, 07:30 PM
hamed_avr

1 فایل پیوست

نه همش درسته
فایل پیوست 2224
06-07-2016, 11:49 AM
magmagmary

نقل قول:

نوشته اصلی توسط hamed_avr

نه همش درسته
فایل پیوست 2224

چه کدی دارید آپلود می کنید ؟
و ان که لطفا از تنظیمات منوی tools هم عکس بزارید
06-07-2016, 05:22 PM
hamed_avr

2 فایل پیوست

اینم عکس که گفتین.
ممنون که پیگیر مشکلم هستید
فایل پیوست 2225 فایل پیوست 2226
06-08-2016, 09:58 AM
magmagmary

نقل قول:

نوشته اصلی توسط hamed_avr

اینم عکس که گفتین.
ممنون که پیگیر مشکلم هستید
فایل پیوست 2225 فایل پیوست 2226

اوکی چیزی که من دارم می بینم از لحاظ نشیمات نرم افزاری هیچ مشکلی وجود نداره
یه راه حل اینه که ide تون رو پاک کنید و دوباره نصب کنید (ترجیحا آخرین ورژن 1.6.9)
06-08-2016, 04:04 PM
hamed_avr

2 فایل پیوست

این کارو کردم مهندس بازم مشکل رو داره
البته خطای متفاوتی میده
فایل پیوست 2229 فایل پیوست 2230
06-09-2016, 09:07 AM
magmagmary

نقل قول:

نوشته اصلی توسط hamed_avr

این کارو کردم مهندس بازم مشکل رو داره
البته خطای متفاوتی میده
فایل پیوست 2229 فایل پیوست 2230

این بار داره خطای پروگرامر میده

یه راه حل دیگه بهت میگم تست کن
یه تبدیل TTL به usbبردار
به جای اینکه با پورت USB خود نانو پروگرام کنی با این پروگرام کن

اینطوری که پینهای سریالش رو وصل کن به سریال نانو و از اون طریق آپلود کن

ببین می تونی پروگرام کنی
06-09-2016, 07:47 PM
hamed_avr

سلام مهندس
حل شد خدارو شکر ممنون از زحمت شما
مشکل از درایور پورت سریال بود
ft232r رو نصب کردم حل شد.
07-12-2016, 12:07 PM
engamanc

با سلام
یه روش جدید برای پروگرم کردن بردهای آردوینو پروگرم کردن بصورت بی سیم هستش که در در زیر میتونید مشاهده بفرمائید.
http://www.aparat.com/v/2Dufr

http://wle.ir/10031/%d9%be%d8%b1%d9%...%8c%d9%85.html
09-29-2016, 04:51 PM
saleh123

سلام خدمت بزرگواران
من یه ماژول CH340Gخرید کردم میخوام با آردینو یه Atmg328 که تازه خریداری کردم رو پروگرام کنم ولی با خطای

avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 2 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 3 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 4 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 5 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 6 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 7 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 8 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 9 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 10 of 10: not in sync: resp=0x17

در زمان پروگرام کردن مواجه میشم
تنظیمات کابل
vcc---->vcc
gnd--->gnd
rx---->tx
tx--->rx
dtr---->dtr

تنظیمات Tools
board= arduino pro or pro mini
port=com4
programer=avr isp mkII
(ATmega325(5v,16mhz
لطفا کمکم کنید
09-30-2016, 09:32 AM
magmagmary

نقل قول:

نوشته اصلی توسط saleh123

سلام خدمت بزرگواران
من یه ماژول CH340Gخرید کردم میخوام با آردینو یه Atmg328 که تازه خریداری کردم رو پروگرام کنم ولی با خطای

avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 2 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 3 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 4 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 5 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 6 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 7 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 8 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 9 of 10: not in sync: resp=0x17
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 10 of 10: not in sync: resp=0x17

در زمان پروگرام کردن مواجه میشم
تنظیمات کابل
vcc---->vcc
gnd--->gnd
rx---->tx
tx--->rx
dtr---->dtr

تنظیمات Tools
board= arduino pro or pro mini
port=com4
programer=avr isp mkII
(ATmega325(5v,16mhz
لطفا کمکم کنید

یعنی شما یه atmega328 خام دارید و قصد دارید که روش کد آردوینو رو آپلود کنید؟

برای انجام دادن این کار قدم اول باید از طریق isp بوت لودر آردوینو رو روش برن کنید بعد میتونید با ارتباط سریال روش کد آپلود کنید.
قصد دارید برد شما مدل پرومینی باشه ؟
یعنی کدهای پرو مینی رو روش بریزید؟
09-30-2016, 01:23 PM
saleh123

بله Atmega328 خام دارم
و میخوام کدهای پرومینی رو از طریق مبدل USB به TTL مدل CH340 روی Atmega328 آپلود کنم
برای ریختن بوت لودر چطور و از چه طریقی این کار رو انجام بدم؟ از چه نرم افزار و سخت افزاری باید استفاده کنم.
در حال حاضر نرم افزار آردینو 1.6.12 و مبدل USB به TTL مدل CH340 چیزی هست که دارم.
09-30-2016, 01:38 PM
magmagmary

نقل قول:

نوشته اصلی توسط saleh123

بله Atmega328 خام دارم
و میخوام کدهای پرومینی رو از طریق مبدل USB به TTL مدل CH340 روی Atmega328 آپلود کنم
برای ریختن بوت لودر چطور و از چه طریقی این کار رو انجام بدم؟ از چه نرم افزار و سخت افزاری باید استفاده کنم.
در حال حاضر نرم افزار آردینو 1.6.12 و مبدل USB به TTL مدل CH340 چیزی هست که دارم.

شما برای آپلود کد یا باید یه پروگرامر avr داشته باشید یا یه آردوینو دیگه .
هر کدوم رو که داشته باشید کارتون پیش میره .

شما کدوم رو در اختیار دارید؟
09-30-2016, 02:08 PM
saleh123

در حال حاضر هیچ کدام.
فقط مبدل رو دارم.
برای این منظور چه کاری باید انجام بدم؟
یعنی باید ابتدا پروگرمر avr و یا برد آردیونو خریداری کنم؟
شما چه پیشنهادی می کنید؟
09-30-2016, 04:09 PM
magmagmary

نقل قول:

نوشته اصلی توسط saleh123

در حال حاضر هیچ کدام.
فقط مبدل رو دارم.
برای این منظور چه کاری باید انجام بدم؟
یعنی باید ابتدا پروگرمر avr و یا برد آردیونو خریداری کنم؟
شما چه پیشنهادی می کنید؟

آگر قصد دارید برای همیشه روی پلتفرم آردوینو کار کنید پیشنهاد من اینه که یه آردوینو خریداری کنید و باهاش عملیات برن کردن بوت لودر رو انجام بدید

اما اگر هدفتون در کل اینه که همین یک بار کد آردوینو رو بریزید و بعد از اون با بسکام یا سایر نرم افزارهای avr کد نویسیتون رو انجام بدید پروگرامر بخرید بهتره .
10-31-2016, 08:11 PM
alphaLight

سلام
برای فعال کردن autorerset در بوردهایی که پین DTR ندارند (مثل بودر پرو مینی BEE)، شما می توانید یک سر خازن 100nF یا (104) را به پایه RST بورد و سر دیگر خازن را به یک مقاومت 10 کیلو اهم وصل کنید. سر دیگر مقاومت را به VCC وصل کنید. پایه مشترک خازن و مقاومت همان DTR است که میتواند به پین DTR رابط سریال به TTL وصل شود. بنابراین بدون استفاده از کلید ریست می توان بورد را پروگرام کرد. بنابراین:

DTR <---> DTR
RX <---> TX
TX <---> RX
VCC <--->VCC
GND <---> GND
11-09-2016, 02:56 PM
f_poriya

نقل قول:

نوشته اصلی توسط hamedpc007

با سلام خدمت همه دوستان خوبم
من حامد هستم و همين امروز عملن به حمع شما دوستان پيوستم :)
چند روز پيش از سايت AftabRayaneh ميخواستم Arduino Nano رو بخرم که موجود نبود من هم چون عجله داشتم و نميتونستم صبر کنم برد Mini Pro* رو از آردوینو پرو مینی سفارش دادم . همون طور که احتمالن ميدونيد اين برد براي اينکه کم حجم و ارزون باشه قسمت ارتباط با USB*رو نداره و براي برنامه ريزي کردن و لود کردن برنامه از سيستم روي اون بايد يه مبدل USB به سريال هم تهيه کنيد پس من مبدل CP2104 رو هم از ماژول تبدیل USB به سریال TTL - مبدل سریال USB داری پین DTR ( ریست) - شش پین CP2104 سفارش دادم و البته به همراه چند تا قطعه ديگه.
خب من ساکن همدان هستم پس بايد خريد رو اينترنتي انجام ميدادم. سفارش رو قطعي کردم و با جناب آقاي نجفي مسوول فروشگاه تماس گرفتم براي قطعي کردن سفارش.
جا داره همين جا از برخورد خوب و پيگيري عالي ايشون کمال تشکر رو داشته باشم.قطعات هم به موقع و خيلي عالي و مرتب به دستم رسيد. با بسته بندي خوب و فاکتور کتبي و مهر شده که واقعن دستشون درد نکنه . خيلي تجربه خوبي از اين خريد برام به جا ماند و از همين جا اعلام ميکنم که من مشتري پر و پا قرص ايشون شدم و به همه دوستان هم خريد از ايشون رو پيشنهاد ميکنم :) :)

خب بريم سر اصل مطلب.
وقتي برد ها به دستم رسيد توي اينرنت جستجو کردم و متاسفانه چندين راه متناقض و گيچ کننده پيدا کردم براي اتصال min pro و مبدل CP2104 :(

به هر حال با چند بار سعي و خطا و حدود 4 ساعت وقت گذاشتن بالاخره تونستم اين برد ها رو به هم متصل کنم و اولين برنامه رو روي برد پروگرم کنم ;):cool:
گفتم نحوه اين اتصال رو براي دوستان ديگه با يه تصوير ساده توضيح بدم که در تجربيات بعدي کار براشون راحت باشه و يه دعاي خيري هم در حق اين بنده حقير بنمايند :)

خلاصه ميگم
1- اول بايد اتصالات برد Arduino رو لحيم کنيد چون پين هدرها جدا هستند
، براي اتصال اين برد ها به هم ، ترتيب پايه ها بايد به صورت زير باشه ( 5 سيم بايد وصل بشه که اين سيم در بسته بندي مبدل وجود داره )

کد:

Arduino ------- CP2104 =============== GND <-------------> GND VCC <-------------> 5v RXI <-------------> TXD TXO <-------------> RXD DTR <-------------> DTR

به شکل زير با دقت نگاه کنيد و از روي رنگ سيم ها راحت ترتيب درست رو انتخاب کنيد :)

فایل پیوست 589

وقتي اين اتصال رو برقرار کرديد از اين آدرس
http://www.silabs.com/Support%20Docu...CP_Windows.zip
درايور مبدل رو براي ويندوز دانلود و نصب کنيد.
بعد به Device Manger *ويندوز بريد و شماره Com Port* رو پيدا کنيد . در نهايت براي پروگرم کردن در برنامه Arduini IDE از منوي Tools اول Serial Port رو انتخاب کنيد و براي Board نوع
Arduino Pro or Pro Mini 5V / 16M Atmega328 v رو انتخاب کنيد و عمليات برنامه ريزي رو انجام بديد

اميدوارم اين آموزش مورد استفاده دوستان قرار بگيره. سوالي داشتيد در خدمتم

واقعا بابت راهنماییتوم ممنون
خیلی خیلی کمکم کرد.مرسی

نمایش 40 پست از این موضوع در یک صفحه
