ماژول RDM6300 - RFID Reader - کارت خوان آر اف آی دی UART - فرکانس 125khz
کارخوان RFID RDM6300 125KHz یک مینی ماژول برای خواندن کد ها از کارت ها و تگ های 125 کیلو هرتزی ( فقط خواندنی و یا قابل خواندن / نوشتن ) طراحی شده است و به راحتی می توانید از آن در پروژه خود در کنار آردوینو و یا هر میکروکنترلر دیگری استفاده نمایید.

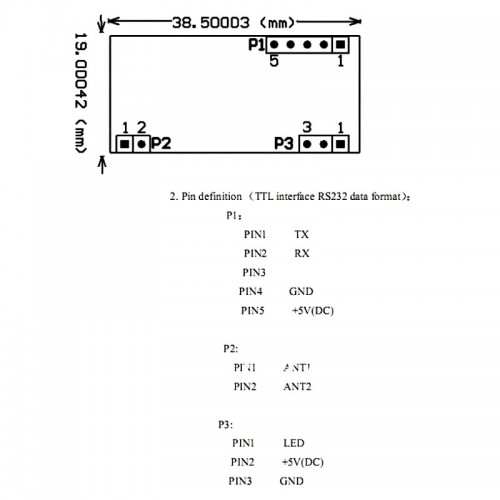

فایل پیوست 288
مشخصات:
پشتیبانی از آنتن خارجی
حداکثر فاصله تا كارت 150 میلیمتر
زمان رمزگشایی ( دیکود) کمتر از 100ms
رابط UART
پشتیبانی از تگ های EM4100 ، برچسب ها و ... 125 کیلوهرتز
اندازه کوچک 38 در 19 ميليمتر
ولتاژ کاری: 5 ولت دی سی
فایل پیوست 289
کابردهای RFID :
کنترل دستیابی / ردیابی سند
سامانه های هوشند دامداری و یا ردیابی حیوانات
RFID در ساخت و ساز : ابزار ردیابی
ایمنی مواد غذایی و قابلیت ردیابی
RFID در بیمارستان و مراقبت از سلامت
پیگیری بیمار / پیگیری تجهیزات بیمارستان
سیستم های پرداخت RFID
زمان و حضور و غیاب
زمان بندی مسابقه (در حال اجرا ، دوچرخه ، وسیله نقلیه )
RFID و زنجیره تامین RFID حمل و نقل
ردیابی کانتینر های حمل بار
شناسایی خودرو و تعین سطح دسترسی
سیستم های پرداخت تلفن
مدیریت محوطه
فایل پیوست 290
کد:
/*
# be name khoda
# Example code RDM6300 - RFID
# Company : AftabRayaneh
# Website : http://shop.aftabrayaneh.com
# Developer : Reza Najafi
# Date : 22.10.2013
# Version : 1.0

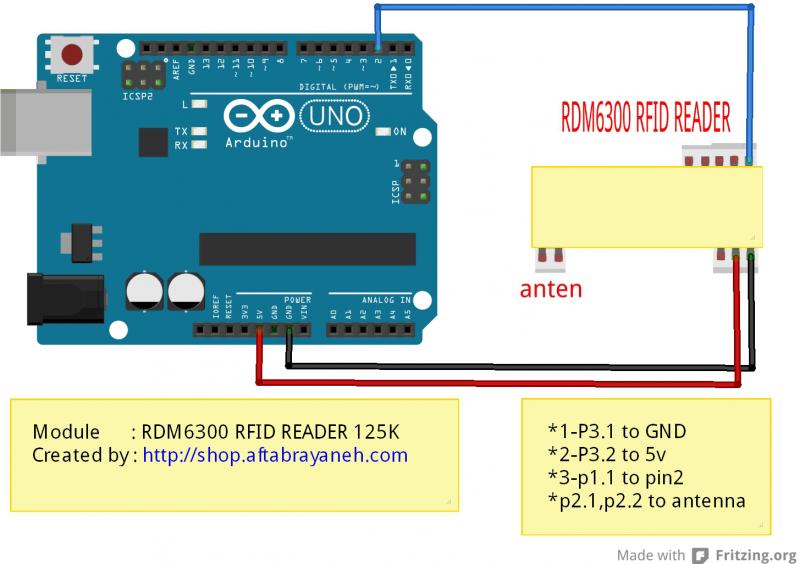

PIN DESCRIPTION ARDUINO PIN RDM6300 PIN
1 GND GND P3 - 1
2 VCC (3.5-12V) VCC P3 - 2
3 TX DATA D2 P1 - 1
*/
#include <SoftwareSerial.h>
SoftwareSerial RFID(2, 3);
String rfidCode;
char c;
void setup()
{
Serial.begin(9600);
RFID.begin(9600);
Serial.println("Starting RFID ...");
}
void loop()
{
while(RFID.available()>0){
delay(5);
c=RFID.read();
rfidCode += c;
}
if(rfidCode.length()>10) Check();
rfidCode="";
}
void Check()
{
rfidCode=rfidCode.substring(1,11);
Serial.println("RFID Code : "+rfidCode);
}
