چاپگر 3d با آردوینو mega 2560 و ramps 1.4

با سلام خدمت دوست گرامی آقای دارابی
يه Full Graphic Smart Controller رو به شيلد Rsmps 1.4 روي رود آردينو مگا 2560 R3 نصب كردم و در قسمت كانفيگ هم كاراش رو اجام دادم.
ديروز در آخرين تست راه اندازي جواب داد و به راحتي بعد از زوشن كردن پاور و مستقل و بدون نياز به اتصال به كامپپوتر lcd كار مي كرد.
امشب كه براي ادامه كارش روشن كردم پاور رو متاسفانه lcd روشن نشد و بعد از بررسي متوجه شدم كه درصورت اتصال برد آردينو به كامپيوتر lcd روشن ميشه. در اين صورت از طريق كاميپوتر امكان كنترل اتيپر موتورها هستش. ولي بصورت مستقل و بدون كامپيوتر تنها LED هاي بورد آردينو روشن ميشه.
مدل پاوري هم كه استفاده مي*كنم 12 ولت 30 آمپر هستش.
فيرموور هم Marlin و Repetier رو تست كردم. با زهم به همين شكل بود.
لطفا راهنمايي بفرمايد.

فایل پیوست 2232
سلام

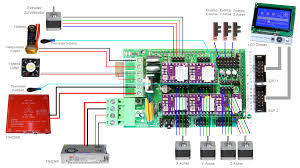

آیا منبع برق برد رو مانند این عکس وصل کردی؟:confused:

من یک پرینتر سه بعدی با ramps و Arduino ساختم و حالا میخوام شروع به راه اندازی آن کار کنم .
فقط نرم افزار repeitier ورژن جدید تحت ویندوز 7 دارم .
الف- چه نرم افزارهای دیگه ای باید دانلود کنم ؟
ب- چگونه تنظیمات را شروع کنم ؟

سلام
لطفا توضیحات بیشتر
پرینترکامل شده است؟
از چه فریموری استفاده نموده اید.

سلام من از فرموری sprinter و Marlin استفاده کردم.
مارلین بهتر وکاملتره و با lcd هم میشه کار کرد.

در پرینتر با برد mega 2560 و شیلد ramps و اسمارت کنترلر گرافیکی متاسفانه این سیستم فقط با کامپیوتر به کابل usb ارتباط برقرار می کند و روشن می شود نمیتوان بدون اتصال به کامپیوتر توسط sd پرینت گرفت علت چیست و چطود باید کانفیگ انجام داد که بتوان بدون اتصال به کامپیوتر و فقط از طریق sd پرینت انجام داد خواهشا راهنمایی بفرمایید . از فریمور مارلین استفاده می کنم .

دوست عزیز
1- منبع تغزیه برد به شیلد وصل هست یا نه؟؟ خیلی مهم هست!!!
2-این مشکل به سر من هم آمده بود وقتی بدون کامپیوتر از پنل هیتر bed و ناوزل رو روشن میکردم برق 5 ولت افت میکرد وسیستم ریست میشد .
مدار رو کنترل کردم دیدم ترانزیستور ها نیم سوز شدند شاید مال شما هم این تور شده باشد.

با سلام
آیا برد mega2560 که درایورCH340G USB است می توان برای 3Dپرینتر استفاده کرد؟ (بامدل mega 2560 r3 که درایورشmega16u2 هست کار میکنه و مشکل نداشت)

سلام
زمان پرینت کردن یک قطعه .بعضی مواقع یک از محور های X و یا Y برای چند لحظه متوقف میشه و اونیکی محور به کار خودش ادامه میده .که این باعث خراب شدن کار میشه از دوستان کسی میدونه مشکل از کجاس ؟
یه مشکل دیگه هم که دارم اینکه موتور ها با نیم ساعت کار کردن به حدی داغ میشن که قطعات نگهدارندشون رو نرم مبکنن و تغییر شکل میدن .
موتور ها همشون 42BYGH403BB هستن
درایور ها هم همشون DRV8825 با گرما گیر خودشون و تنظیمات میکرو استپ هم روی 1/16 هست
نوع پرینتر هم prusa I3 هست
از اردینو mega2560 و برد ramp 1.4 استفاده کردم
لطفا بنده رو در این موارد راهنمایی کنید
با تشکر

نقل قول:

---

نوشته اصلی توسط جعفر

سلام
زمان پرینت کردن یک قطعه .بعضی مواقع یک از محور های X و یا Y برای چند لحظه متوقف میشه و اونیکی محور به کار خودش ادامه میده .که این باعث خراب شدن کار میشه از دوستان کسی میدونه مشکل از کجاس ؟
یه مشکل دیگه هم که دارم اینکه موتور ها با نیم ساعت کار کردن به حدی داغ میشن که قطعات نگهدارندشون رو نرم مبکنن و تغییر شکل میدن .
موتور ها همشون 42BYGH403BB هستن
درایور ها هم همشون DRV8825 با گرما گیر خودشون و تنظیمات میکرو استپ هم روی 1/16 هست
نوع پرینتر هم prusa I3 هست
از اردینو mega2560 و برد ramp 1.4 استفاده کردم
لطفا بنده رو در این موارد راهنمایی کنید
با تشکر

---

با سلام
مشکل شما از over current و داغ شدن درایور استپر موتورهاست. باید میزان جریان دهی درایورها رو با تنظیم مقاومت متغییری کوچکی که روی درایورهاست کاهش بدین. اگه مشکل داشتین میتونین با گوگل بیشتر راجع بهش مطلب پیدا کنین.
