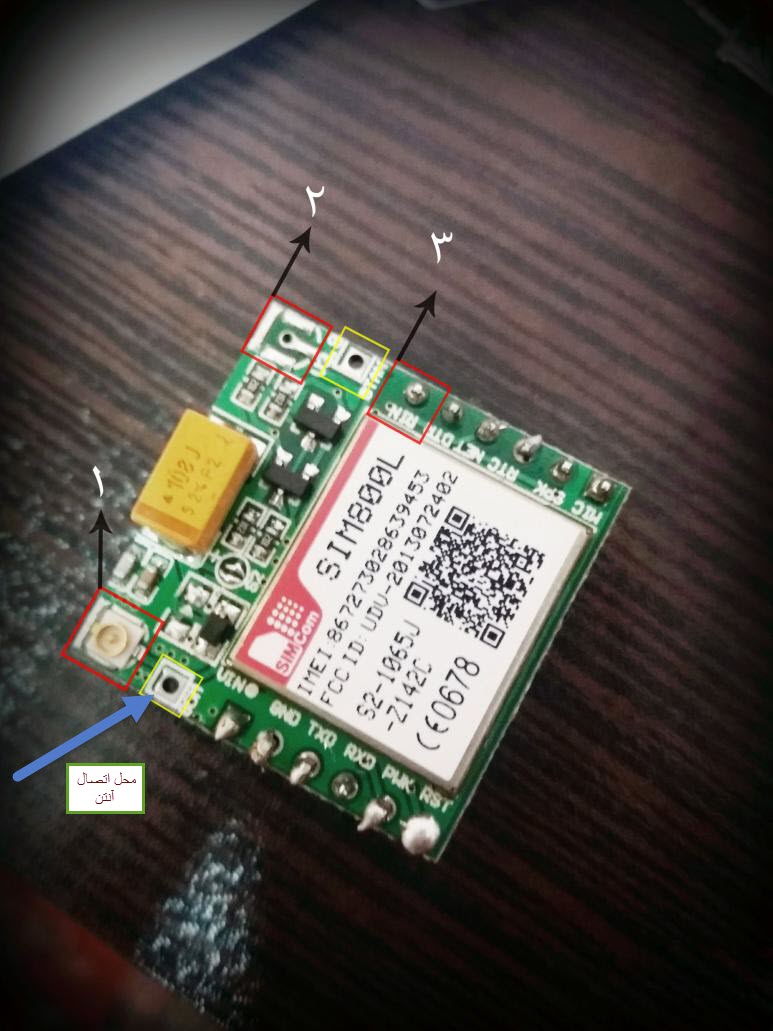

آنتن قرمز همراه ماژول رو باید به قسمت gsm متصل کنی مطابق عکس زیر:
فایل پیوست 2467
فایل پیوست 2466
نمایش نسخه قابل چاپ
آنتن قرمز همراه ماژول رو باید به قسمت gsm متصل کنی مطابق عکس زیر:
فایل پیوست 2467
فایل پیوست 2466
به احتمال خیلی زیاد اگه سیم بندیت رو ضربه دری رعایت کرده باشی کدت مشکل باد ریت داره
اینو تست کن .کد:
#include <SoftwareSerial.h>
SoftwareSerial sim_800L(10, 11); // RX, TX
void setup() {
// Open serial communications and wait for port to open:
Serial.begin(115200);
sim_800L.begin(115200);
}
void loop() { // run over and over
if (sim_800L.available()) {
Serial.write(sim_800L.read());
}
if (Serial.available()) {
sim_800L.write(Serial.read());
}
}
بادریت رو هم برای سریال سیم 800 هم برای سریال اصلی تغییر دادم به 115200
بنابراین توی کنسولت هم بادریت رو بکن 115200
سلام وقتتون بخیر باشه ممنون برای کدها و توجه و وقت شما. من کدهایی رو که گفتید بارگذاری کردم بعد آمدم روی baud rate 115200 تنظیم کردم،

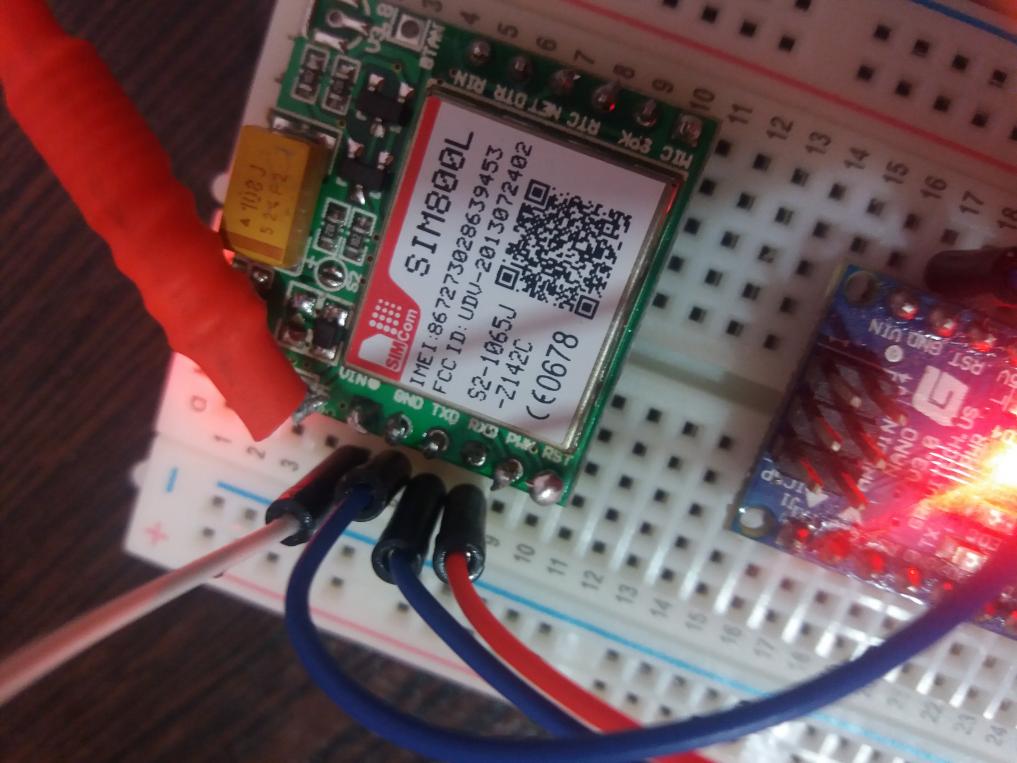

اما بازم جواب نداد سیم کشیم هم براتون عکسش رو فرستادم که اگه اشکال داره بگید؟ممنون
فایل پیوست 2476
فایل پیوست 2477
سیم آبی که از پین 11 آمده رو زدم به TX وسیم قرمز که باز توعکس می بینید از پین 10 آمده زدم به ,RX اما بازم کار نکرد.
امکان داره بخاطر این باشه که الان سیمکارت توش نیست؟
یا ممکن خوب لحیم نکرده باشم؟

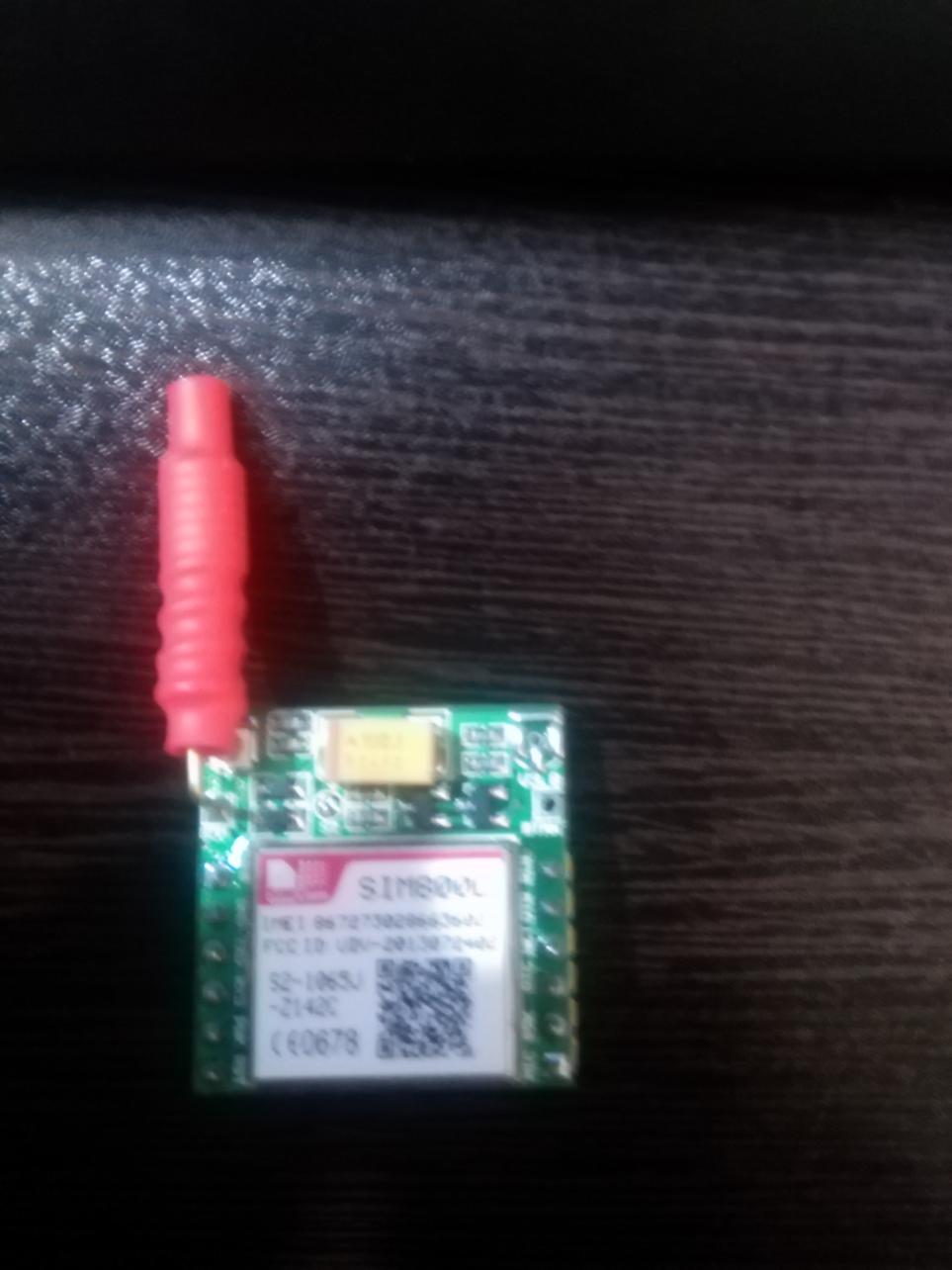

آنتن رو هم لحیم کردم (ممنون مجدد)
مرسی فراوان برای پیگیری شما،
مشکل از لهیم بود باید اینجور مواقعه که سیم کشی و کدرو بارها چک کردید دقت به لهیم کنید من بامولتی متر با دقت لهیم رو که زده بودم چک کردم دیدم Rx هیچ مقداری از ولتاژ رو نمی ده درحالی که باقی(پینها) 4 خورده ای روبهم نشون می دادن
برای همین بهتر لهیمش کردم درست شد. تشکر فراوان از شما
