موضوع: اصلاح ماژول led rgb ws2812

  1. #1
    Junior Member
    تاریخ عضویت
    Jul 2015
    نوشته ها
    1

    Cool اصلاح ماژول led rgb ws2812

    با سلام خدمت دوستان
    این نوع ماژل دارای یک ایراد اساسی میباشد که اگر استفاده کرده باشین،موقع اتصال به میکرو جریان شدیدی میکشه و کار نمیکنه

    با دقت در ماژول متوجه میشین که جای جازن و مقاومت اشتباهه

    با دقت در روی عکس موجود در سایت فهمیدیم که ال ای دی هم باید 180 درجه بچرخه

    البته اینو اضافه کنم که ماژول نشان داده شده در سایت ایرادی نداره اما ماژول ارسالی ایراد داره

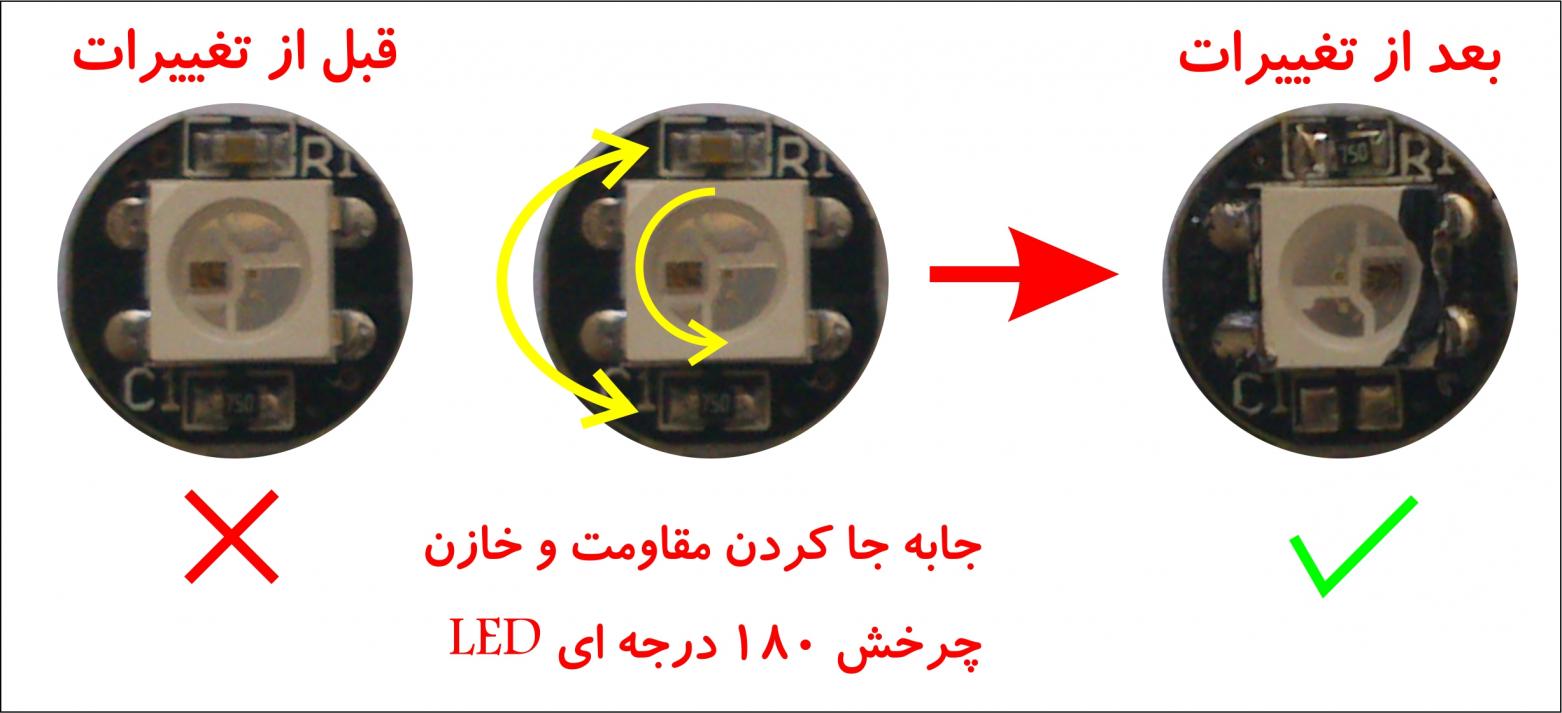

    اینم عکس ماژول قبل و بعد تغییرات:


  2. #2
    Junior Member
    تاریخ عضویت
    Apr 2015
    نوشته ها
    6
    نقل قول نوشته اصلی توسط ahmadmll نمایش پست ها
    با سلام خدمت دوستان
    این نوع ماژل دارای یک ایراد اساسی میباشد که اگر استفاده کرده باشین،موقع اتصال به میکرو جریان شدیدی میکشه و کار نمیکنه

    با دقت در ماژول متوجه میشین که جای جازن و مقاومت اشتباهه

    با دقت در روی عکس موجود در سایت فهمیدیم که ال ای دی هم باید 180 درجه بچرخه


    البته اینو اضافه کنم که ماژول نشان داده شده در سایت ایرادی نداره اما ماژول ارسالی ایراد داره

    اینم عکس ماژول قبل و بعد تغییرات:

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: RGB.jpg
مشاهده: 98
حجم: 89.8 کیلو بایت
    واقعاً سپاس دوست عزیز.
    من این کارو کردم و در کمال ناباوری جواب داد.

    البته از یک خازن 1000uF برای پای های + و - وهمچنین از یک مقاومت 470 هم برای پایه دیتا استفاده کردم
    لایک کردن

  3. #3
    Junior Member
    تاریخ عضویت
    Aug 2015
    نوشته ها
    7
    سلام
    مطمینید؟ چون با اینکار شما فقط برد رو سر و ته کردید، قطعات توی حالت اول هستند شاید هم من برد led رو خوب نگاه نکردم!
    شاید فقط اتصال قطعات مشکل داشته...


    ویرایش توسط eole : 10-03-2015 در ساعت 08:46 AM

  4. #4
    Junior Member
    تاریخ عضویت
    Aug 2015
    نوشته ها
    7
    نقل قول نوشته اصلی توسط ahmadmll نمایش پست ها
    با سلام خدمت دوستان
    این نوع ماژل دارای یک ایراد اساسی میباشد که اگر استفاده کرده باشین،موقع اتصال به میکرو جریان شدیدی میکشه و کار نمیکنه

    با دقت در ماژول متوجه میشین که جای جازن و مقاومت اشتباهه

    با دقت در روی عکس موجود در سایت فهمیدیم که ال ای دی هم باید 180 درجه بچرخه

    البته اینو اضافه کنم که ماژول نشان داده شده در سایت ایرادی نداره اما ماژول ارسالی ایراد داره

    اینم عکس ماژول قبل و بعد تغییرات:

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: RGB.jpg
مشاهده: 98
حجم: 89.8 کیلو بایت
    نقل قول نوشته اصلی توسط eole نمایش پست ها
    سلام
    مطمینید؟ چون با اینکار شما فقط برد رو سر و ته کردید، قطعات توی حالت اول هستند شاید هم من برد led رو خوب نگاه نکردم!
    شاید فقط اتصال قطعات مشکل داشته...



    سلام
    مجدد بررسی کردم دیدم چندتا از led ها همین مشکل رو دارند
    پس من خوب نگاه نکرده بودم
    حق با شماست
    لایک کردن
