موضوع: ساخت پرینتر سه بعدی، این دفعه کمتر از 5 ساعت!!!

  1. #1
    Junior Member
    تاریخ عضویت
    Feb 2015
    نوشته ها
    21

    ساخت پرینتر سه بعدی، این دفعه کمتر از 5 ساعت!!!

    سلام به همه دوستان
    ممنون از بابت لطف همه دوستانی که باعث دلگرمی من شدن تا بتونم بازم کارهامو با شما به اشتراک بزارم و ممنون از لطف همه عزیزانی که در توسعه مطلب قبلی کمک و همراهی کردند.
    من تا الان تونستم با سعی و خطا چهار پرینتر سه بعدی بسازم، این ورژنی که الان میخوام باهاتون به اشتراک بزارم درواقع سومین پرینتر منه که خیلی عملکرد قابل قبولی داره بعدی رو با قطعاتی که به کمک این پرینتر، پرینت گرفتم ساختم و بعد از اینکه کاملا ایرادات پرینتر چهارم برطرف شد اون رو هم براتون میفرستم

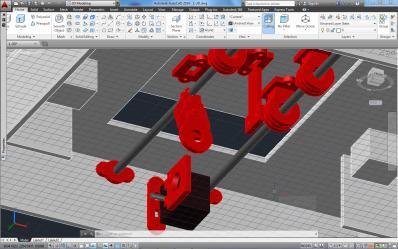

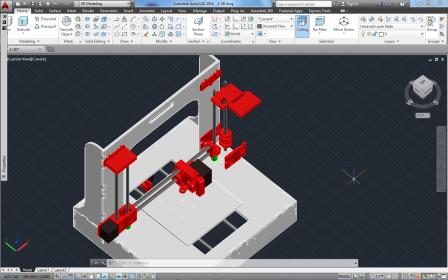

    اول عکسهای مربوط به طراحی و نحوه اسمبل کردن قطعات رو ببیند و همچنین عکسهایی از دستگاه سوم و چهارم و نحوه عملکردشون بعد از اون توضیحاتی راجع به فایلها و دستگاه، بعد اگر دوست داشتید فایهارو دانلود کنید.

    **********************************
    پرینتر اول و دوم که گرچه خوب ساخته بودم اما به نظرم خیلی موفق نبودن، البته بعدا فهمیدم که میشد با تنظیمات نرم افزاری کارکردشون رو بهبود داد اما اون موقع خیلی تجربه نداشتم

    دستگاه اول:

    فیلم کارکرد دستگاه:
    IMG_1072
    دستگاه دوم:


    **********************************

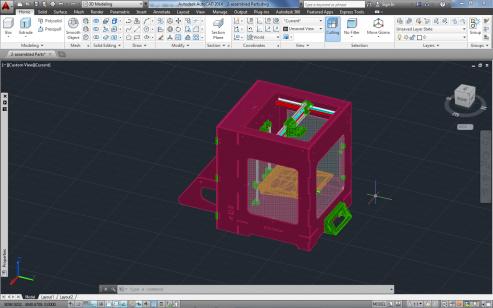

    پرینتر سوم (که فایلهای دانلودش در انتهای پست هست)



    فیلم کارکرد دستگاه:

    IMG_4254
    UGSI3631

    ****************************************

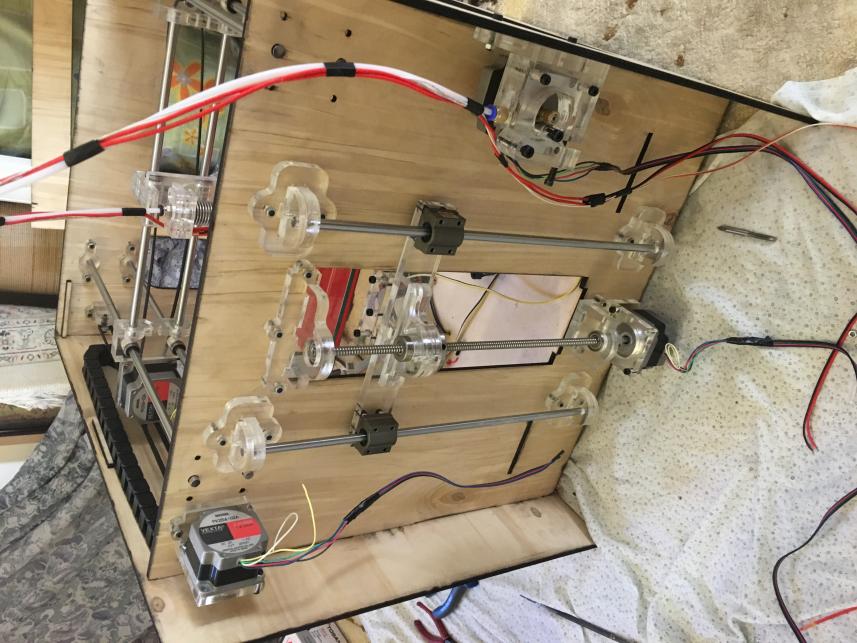

    دستگاه چهارم که با استفاده از قطعات پرینت گرفته شده با دستگاه فعلی ساخته شده است:

    فایل پیوست 3972
    فایل پیوست 3973
    فایل پیوست 3974
    فایل پیوست 3975
    فایل پیوست 3976
    فایل پیوست 3977


    فیلم کارکرد دستگاه:
    IMG_5626
    IMG_4847

    ****************************************
    چندتا پرینتر دیگه هم دردست ساخت دارم که اونا برای فروشه و با یه قیمت باورنکردنی در اختیارتون قرار میدم

    یکی از اونا دو نازله و اتومات و سنسور قطع فیلامنت و بلوتوث و با سیستم کور xy و ... داره با کیفیت و قیمت باورنکردنی که قابل رقابت با تمام پرینترهای موجوده بازاره (قیمتی کمتر از 2000000)


    یکی دیگه از اونا که هنوز توی ایران نیومده پرینتریه که میتونه روی یک تسمه نقاله به مقدار نا محدود پرینت بگیره در واقع یکی از محورهاش بی نهایته (قیمتی حدود کمتر از 2000000)


    یکی دیگه DLP هست (قیمتی حدود کمتر از 2000000)

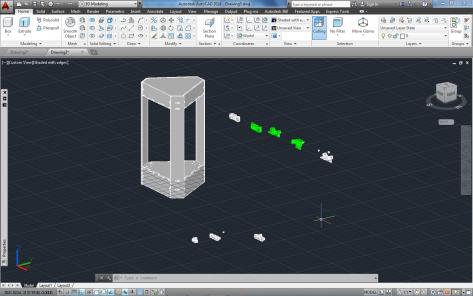

    یکی هم دلتا پرینتره (با قیمتی حدود کمتر از 1200000) طرح کلی اون شبیه عکس زیره


    پرینتر چهارم که فیلم کارکرد دستگاه رو دید هم برای فروش موجوده

    اگر مایل بودید تماس بگیرید

    لینک اینستاگرام من هم 3dprint.idea هست

    **************************************
    قطعات مورد نیاز دستگاه به این صورت است:

    آردوینو مگا
    شیلد سی ان سی به همراه چهار عدد درایور
    ال سی دی اسمارت کنترلر
    سوئیچ پاور 12ولتی 15 آمپری
    هیت بد (برای روی اون یک صفحه آلومینیومی درنظر بگیرید یا از هیت بد تمام آلومینیم استفاده کنید و میتونید یه شیشه حداکثر ذخامت 2میلیمتر هم برای روی اون استفاده کنید که سنسور مجاورتی خوب کار کنه)
    یک عدد انداستاپ مکانیکی
    یک عدد سنسور مجاورتی 12 میلیمتری
    بلاک آلومینیمی هیتر به همراه پیچ سوراخدار و نازل
    7سانتیمتر لوله پی تی اف ای
    یک قطعه فیبر نسوز 2در3 میلیمتر (هدف ساختن یک اکسترودر دایرکت است)
    یک عدد رابط پنوماتیکی (نحوه اسمبل کردن آنها در عکسها مشخص است)
    دو عدد فن
    دو عدد کوپلیگ 5به 8
    تسمه GT2 به اندازه لازم (یک متر و 20 سانتیمتر (من تسمه ها رو با تای رپ وصل کردم)
    3عدد پولی هرز گرد بیست دندانه با شفت 3 (متاسفانه یادم رفته جای سوراخهاشو روی کرییر محور z بزارم ولی نگران نباشید یه درل کوچیکه خودتون جاشو راحت پیدا میکنید)
    2عدد پولی موتور بیست دندانه با شفت 5
    یک عدد دنده برنجی mk8 (به موتور وصل میشود شاید با توجه به شفت موتور مجبور شوید یه درل داخل آن بزنید تا هم قطر شفت شود)
    یک عدد دنده اکسترودر mk7 (به قسمت متحرک اکسترودر بسته میشه)
    ترمیستور 100کیلواهمی دو عدد
    دو عدد لیداسکرو 30 سانتیمتری
    11 عدد بلبرینگ خطی lmu8
    2 عدد شفت 8، 326 میلیمتری
    2عدد شفت 8 ، 325 میلیمتری
    2عدد شفت 8 ، 420 میلیمتری
    سه عدد استپر بایپلار با تورک 3 کیلوگرمی و با فلنچ 42 میلیمتر
    یک عدد استپر بای پلار با تورک 5 کیگوگرمی و با فلنچ 57 -56 میلیمتر
    انرژی گاید 70 سانتیمتر
    کابل به میزان کافی
    ************************************
    فایل سه بعدی اتوکد:
    https://yekupload.ir/008da59cc6c10da5/2-3D.dwg

    ************************************
    فایل برش لیزر:
    https://yekupload.ir/9345d412b7d08da4/cut.dwg

    ************************************
    فایل فریم ور marlin مخصوص این پرینتر:

    ***********************************
    تنظیمات نرم افزار cura و simplify برای کار با این پرینتر

    cura
    aminn.factory
    Amin

    ***********************************
    توضیحات:
    در فریم ور این دستگا، auto bed level و auto Z level و پرینت از روی SD کارت و کار با ال سی دی گنجانده شده است و کاملا اتومات میباشد
    تنها چیزی که باید مد نظر داشته باشید اینه که برای هماهنگی حرکت دستگاه با این فریم ور، جامپرهای میکرو استپ روی شیلد پرینتر برای درایورها روی 1/8 تنظیم شده است.
    برش لیزر روی ام دی اف 6 میلیمتری انجام میشه که استراکچر اصلی دستگاه رو میسازه و با چسب 123 به هم چسبیده میشه (نگران استحکامش نباشید کاملا امتحانشو پس داده)
    برش لیزر پلکسی برای قطعات اتصالی دستگاه روی پلکسی 6 میلیمتری انجام میشه که با کلروفرم به هم میچسبه
    فرض بر این گرفته شده که کار با آردوینو و استپ موتور و کابلکشی پرینتر سه بعدی با شیلد آن و نصب فریم ور رو بلدید (که واقعا هم کاری نداره با یه سرچ کوچیک اکی میشید) کلا کارکرد پرینتر رو باید تاحدی بدونید
    سرهم کردن قسمت های مختلف با استفاده از عکسا و فایل سه بعدی به راحتی قابل انجام است از پیچیدگی قطعات نترسید
    بعضی پیچها که روی قطعات پلکسی بسته میشه نیاز به رزوه داره البته با پیچوندن خود پیچ هم میشه رزوه کرد

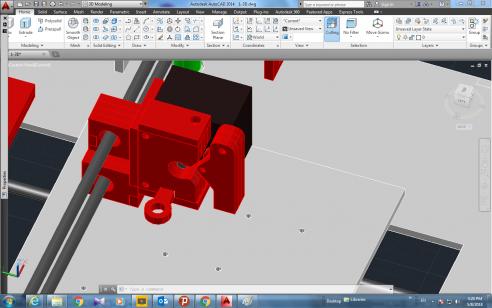

    اکسترودر دستگا که یک سر اون رابط پنوماتیک هست و بعد از عبور از لوله پی تی اف ای و چرخ برنجی به هیتر میرسه، باید با یک مته شماره چهار سوراخ بشه محل سوراخ رو مشخص کردم
    اند استاپ محور y رو با چسب یا پیچ در جای مناسب انتهای این محور بچسبونید
    نصب انرژی گاید هم چون بعد از ساخت تصمیم به استفاده از اون گرفتم به صورت ابتکاری نصب کنید یا میتونید اصلا استفاده نکنید
    فن ها هم با چسب به اکسترودر چسبیده شده
    هزینه کلی نباید بیشتر از 600 یا 700هزارتومن بشه
    استراکچر دستگاه رو بسازد و فریمور رو روش بریزید بعد از اون هر سوالی بود من درخدمتم
    با تشکر از این سایت و مطالب مفیدش
    موفق باشید
    ویرایش توسط amin_mh : 05-18-2018 در ساعت 08:05 PM

  2. #2
    Junior Member
    تاریخ عضویت
    Jun 2018
    نوشته ها
    1
    سلام

    من تو قسمت اپلود کردن مشکل دارم


    Arduino: 1.6.8 (Windows 10), Board: "Arduino/Genuino Mega or Mega 2560, ATmega1280"

    In file included from sketch\Repetier.h:597:0,

    from C:\Users\amir\Desktop\Repetier-Firmware-master\src\ArduinoAVR\Repetier\Repetier.ino:184:

    sketch\HAL.h:80:0: warning: "SERIAL_RX_BUFFER_SIZE" redefined [enabled by default]

    #define SERIAL_RX_BUFFER_SIZE 128

    ^

    In file included from C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/Arduino.h:224:0,

    from sketch\Repetier.ino.cpp:1:

    C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/HardwareSerial.h:53:0: note: this is the location of the previous definition

    #define SERIAL_RX_BUFFER_SIZE 64

    ^


    Sketch uses 96,250 bytes (75%) of program storage space. Maximum is 126,976 bytes.
    Global variables use 3,386 bytes (41%) of dynamic memory, leaving 4,806 bytes for local variables. Maximum is 8,192 bytes.
    avrdude: stk500_recv(): programmer is not responding
    avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0xf4
    avrdude: stk500_recv(): programmer is not responding
    avrdude: stk500_getsync() attempt 2 of 10: not in sync: resp=0xf4
    avrdude: stk500_recv(): programmer is not responding
    avrdude: stk500_getsync() attempt 3 of 10: not in sync: resp=0xf4
    avrdude: stk500_recv(): programmer is not responding
    avrdude: stk500_getsync() attempt 4 of 10: not in sync: resp=0xf4
    avrdude: stk500_recv(): programmer is not responding
    avrdude: stk500_getsync() attempt 5 of 10: not in sync: resp=0xf4
    avrdude: stk500_recv(): programmer is not responding
    avrdude: stk500_getsync() attempt 6 of 10: not in sync: resp=0xf4
    avrdude: stk500_recv(): programmer is not responding
    avrdude: stk500_getsync() attempt 7 of 10: not in sync: resp=0xf4
    avrdude: stk500_recv(): programmer is not responding
    avrdude: stk500_getsync() attempt 8 of 10: not in sync: resp=0xf4
    avrdude: stk500_recv(): programmer is not responding
    avrdude: stk500_getsync() attempt 9 of 10: not in sync: resp=0xf4
    avrdude: stk500_recv(): programmer is not responding
    avrdude: stk500_getsync() attempt 10 of 10: not in sync: resp=0xf4
    Problem uploading to board. See http://www.arduino.cc/en/Guide/Troubleshooting#upload for suggestions.

    This report would have more information with
    "Show verbose output during compilation"
    option enabled in File -> Preferences.


    برنامه مارلین هم لینک شما هم از سایت برداشتم نشد

  3. #3
    Junior Member
    تاریخ عضویت
    Feb 2015
    نوشته ها
    21
    با عرض سلام خدمت شما دوست عزیز
    این فرم ور که شما روی بردتون آپلود کردیدrepetier هست و برای من marlin که کاملا باهم متفاوت هست
    اگر در مرحله راه اندازی اولیه هستید توصیه میکنم از مارلین استفاده کنید
    و قبل از بارگذاری این فرم ور ابتدا مطمئن بشید که درایور بردتون رو درست انتخاب کردید (باتوجه به چیپ AVR برد) و به درستی روی سیستمی که قراره آپلود رو باهاش انجام بدید نصب شده باشه
    بعد از اون هم قبل از آپلود یکبار کامپایل کنید اگر به در لایبراری های آردویینو جایی نیاز به فایل خاصی هست (باتوجه به آپشن هایی که فعال میکنید گاهی نیاز است فایل خاص آن را در لایبراری قرار دهید) اون رو در پوشه مربوطه کپی کنید

  4. #4
    Junior Member
    تاریخ عضویت
    Jul 2018
    نوشته ها
    6
    سلام دوست عزیز شما میتونید من را راه تمایی کنید
    من برای پرینتر سه بعدی خود از کنترلر mksgen L V1.0 و از ال سی دی REPRAP DISCOUNT 12864 استفاده کردم. ال سی دی را روی برد نصب کرذم وقتی برد را روشن میکنم ال سی دی روشن نمیشه.
    برنامه ی marlin 1.8.5 را نیز روی برد آپلود کردم اما باز ال سی دی روشن نمیشه. در این حالت برد کار میکنه حتی وقتی دستی G-code میدم موتور ها حرکت میکنند اما نمایشگر روشن نمیشه و تنها اتفاقی که می افته اینه که با چرخاندن پتاسیومتر چراغ آبی رنگ روی برد چشمک میزنه لطفا من را راهنمایی کنید. ممنون
