موضوع: ماژول CJMCU-101 imu - ahrs سنسور mpu9150 و ms5611

  1. #1
    max
    max آنلاین نیست.
    Member
    تاریخ عضویت
    Jul 2013
    محل سکونت
    iran-shiraz
    نوشته ها
    70

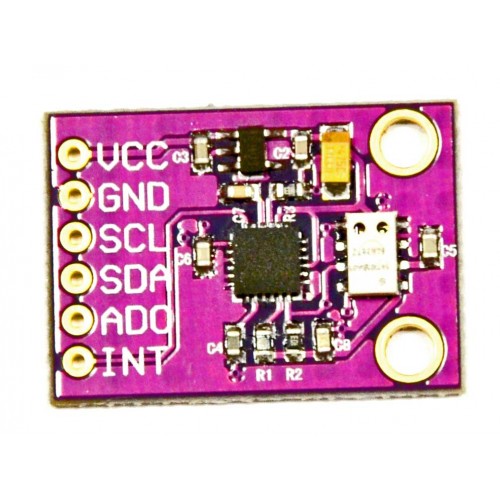

    ماژول CJMCU-101 imu - ahrs سنسور mpu9150 و ms5611

    این imu يك برد كوچك است كه تمامي سنسورهاي مورد نياز براي 10 درجه آزادي روي آن قرار گرفته است.اين ماژول داراي سيستم پيشرفته پردازش حركت ديجيتال داخلي (DMP) ميباشد.ارتباط اين ماژول با آردوينو از طريق رابط i2c برقرار ميشود.

    اجزاي تشكيل دهنده ماژول

    MPU9150:سنسور gyro سه محوره با دقت 16 بيت و رنج اندازه گيري 2000 درجه بر ثانيه، سنسور شتاب سه محوره با دقت 16 بيت و رنج اندازه گيري تا 16g .سنسور قطب نماي 3 محوره با دقت 13 بيت همچنين داراي بافر FIFO با ظرفيت 1024 بايت و سنسور دما با رنج اندازه گيري 40- تا 85+ درجه سانتيگراد ميباشد.

    MS5611:سنسور فشار سنج دقيق 24 بيتي با جريان مصرفي 1 ميكروآمپر ، زمان تبديل كمتر از 1 ميلي ثانيه و دقت اندازه گيري ارتفاع 10 سانتيمتر.

    mpu9150_10dof.jpg flight_dynami.jpg mpu9150-ms5611-sch.jpg
    برنامه زير پارامترهاي yaw,pitch,roll,temperature,pressure,altitude را از طريق serial monitor نمايش ميدهد.


    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط max : 11-07-2013 در ساعت 11:23 AM

  2. #2
    Junior Member
    تاریخ عضویت
    Aug 2014
    نوشته ها
    4
    سلام
    ببخشید از این محصول آیا باز هم میارید؟در فروشگاه ماژولی با این نام هست ولی کاملا متفاوت است.
