موضوع: اژول رله با قابلیت کنترل وایفای

  1. #1
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,763

    اژول رله با قابلیت کنترل وایفای

    سلام تو این آموزش قصد داریم روش کار با رله و کنترل اون با وایفای رو آموزش بدم.
    رله ای که من باهاش کار کنم اینه :
    ماژول رله 1 کاناله با قابلیت کنترل وایفای و تغذیه میکرو USB مناسب برای ساخت درب هوشمند

    نرم افزار هم که باهاش کار می کنم این هست(نرم افزار ewelink )
    https://play.google.com/store/apps/d....coolkit&hl=en

    مراحل رو قدم به قدم با هم پیش میریم :صفحه اول این هست
    برای استفاده از نرم ازفرا لازمه که ثبت نام کنید که مراحل رو یکی پس از دیگری پشت سر می زارید ( ازتون شماره موبایل واسه sms میخواد که هیچ مشکلی هم نداره و راحت دریافت می کنید و log in ) می کنید.
    صفحه ورود نرم افزار اینه . برای اضافه کردن دیوایس جدید سرچ رو انتخاب می کنید:
    پاور میکرو USB رو وقتشه که وصل کنید تا ماژول روشن بشه .توی این صفحه دو تا شکل می بینید داره دو نمونه چشمک زدن led رو نشون میده .
    اگه دقت کنید نمونه هایی که تو نرم افزار داره چشمک میزنه هیچ شباهتی به نمونه رله شما نداره .
    برای حل این مشکل به دو تا سوئیچ روی ماژول دقت کنید. یکی از سوویچ ها سمت ترمینال سبز رنگه یکی لبه برد. اونی که سمت ترمینال سبز رنگه هست رو بزنید( 5ثانیه حدودا*) تاز مانی که LED روش صورت یک ثانیه یه بار چشمک بزنه . در این حالت شکل چشمک زدن ماژول شبیه پترن اول میشه بنابراین انتخابش کنید و Next رو بزنید. ( وقتی شروع کرد به چشمک 1 ثانیه سوئیچ سمت ترمینال رو ول کنید دیگه )
    قسمت بعد از شما پسور اکسس پوینتتون رو می خواد که باید بهش بدید و NEXT رو بزنید.

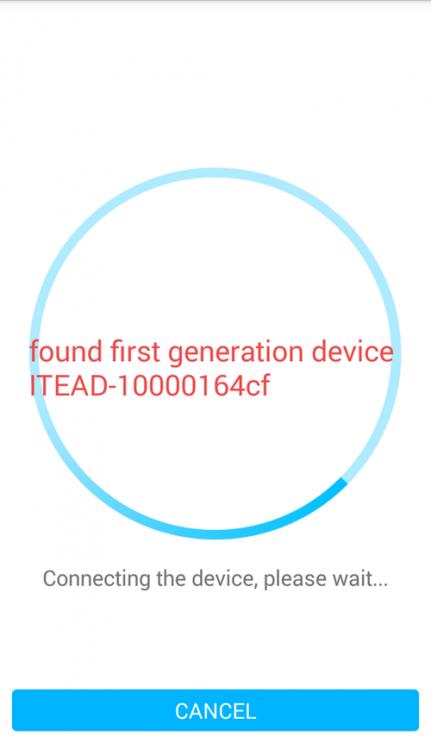

    اینجا ماژولتون روشناسایی میکنه
    اینجا اسمش رو انتخاب می کنید
    اینجا کانکت میشه به ماژول :
    تایید:
    آیکن ماژول :
    دقت کنید الان آفلاینه. برای آنلاین شدن ممکنه چند دقیقه طول بکشه اگر موفق نشدید لازمه پاور رو قطع و وصل کنید یک بار.
    ویرایش توسط magmagmary : 09-05-2016 در ساعت 07:36 AM
    لایک کردن

  2. #2
    Junior Member
    تاریخ عضویت
    Sep 2015
    نوشته ها
    6
    اینجا گیر میکنه

  3. #3
    Junior Member
    تاریخ عضویت
    Mar 2015
    نوشته ها
    2
    نقل قول نوشته اصلی توسط magmagmary نمایش پست ها
    دقت کنید الان آفلاینه. برای آنلاین شدن ممکنه چند دقیقه طول بکشه اگر موفق نشدید لازمه پاور رو قطع و وصل کنید یک بار.
    سلام،این ماژول گویا کار نخواهد کرد....چند دقیقه که هیچی الان چند ساعت صبر کردم اتفاقی نیفتاد.پاور را هم قطع و وصل کردم وصل نشد.فقط زده "دستگاه آفلاین"
    چه باید کرد؟؟؟؟؟
    لایک کردن

  4. #4
    Junior Member
    تاریخ عضویت
    Sep 2015
    نوشته ها
    6
    نقل قول نوشته اصلی توسط behnam68 نمایش پست ها
    سلام،این ماژول گویا کار نخواهد کرد....چند دقیقه که هیچی الان چند ساعت صبر کردم اتفاقی نیفتاد.پاور را هم قطع و وصل کردم وصل نشد.فقط زده "دستگاه آفلاین"
    چه باید کرد؟؟؟؟؟
    دقیقا مثل من

  5. #5
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,763
    نقل قول نوشته اصلی توسط behnam68 نمایش پست ها
    سلام،این ماژول گویا کار نخواهد کرد....چند دقیقه که هیچی الان چند ساعت صبر کردم اتفاقی نیفتاد.پاور را هم قطع و وصل کردم وصل نشد.فقط زده "دستگاه آفلاین"
    چه باید کرد؟؟؟؟؟

    متاسفانه من دسترس ندارم دیگه ت بتونم چک کنم

    ولی اگه قرار نبود کار کنه نه اکسس پوینت کانکت نمیشد از همون اول

    به اختمال زیاد باید روی اون وضعیت سوئیچ ها کار کنید تا بتونه آنلاین بشه
    به خصوص سوئیچ سمت لبه برد

  6. #6
    Junior Member
    تاریخ عضویت
    Sep 2015
    نوشته ها
    6
    یکی یه راهکاری بزاره ایم ماژول همینجور بلا استفاده موند

  7. #7
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,763
    نقل قول نوشته اصلی توسط emdadi نمایش پست ها
    یکی یه راهکاری بزاره ایم ماژول همینجور بلا استفاده موند

    متاسفانه من هم در دسترس ندارم براتون ادامه قضیه رو حل کنم
    تمام نکته در مورد همون دو تا سوئیچ هست

  8. #8
    Senior Member
    تاریخ عضویت
    Nov 2014
    نوشته ها
    248
    سلام چندتا سوال مهم راجب این ماژول
    اول اینکه این ماژول روی اپ فیدبک میده ؟ یعنی اگه یه لامپ رو روشن کرد رو اپ نشون میده روشن شده یا روشن نشده ؟
    دوم اینکه وب سروری وجود داره واسه اینکه این ماژول از طریق اینترنت از راه دور هم جواب بده ؟
    سوم اینکه اپ همزمان رو چندتا گوشی جواب میده ؟
    چهارم اینکه اگر مثلا بخوایم درب پارکینک رو کنترل کنیم با این ماژول، امنیت این ماژول در چه حده ؟ درحد یه یوزر پس وای فای؟
    پنجم اینکه این اپ تا چندتا از این رله ها رو میتونه ساپورت کنه همزمان؟
    ممنون

  9. #9
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,763
    نقل قول نوشته اصلی توسط feredy2011 نمایش پست ها
    سلام چندتا سوال مهم راجب این ماژول
    اول اینکه این ماژول روی اپ فیدبک میده ؟ یعنی اگه یه لامپ رو روشن کرد رو اپ نشون میده روشن شده یا روشن نشده ؟
    دوم اینکه وب سروری وجود داره واسه اینکه این ماژول از طریق اینترنت از راه دور هم جواب بده ؟
    سوم اینکه اپ همزمان رو چندتا گوشی جواب میده ؟
    چهارم اینکه اگر مثلا بخوایم درب پارکینک رو کنترل کنیم با این ماژول، امنیت این ماژول در چه حده ؟ درحد یه یوزر پس وای فای؟
    پنجم اینکه این اپ تا چندتا از این رله ها رو میتونه ساپورت کنه همزمان؟
    ممنون

    باید بیاد تست بشه تا بتونیم به سوال های شما جواب بدیم!

  10. #10
    Junior Member
    تاریخ عضویت
    Sep 2016
    محل سکونت
    IRAN
    نوشته ها
    2
    نقل قول نوشته اصلی توسط feredy2011 نمایش پست ها
    سلام چندتا سوال مهم راجب این ماژول
    اول اینکه این ماژول روی اپ فیدبک میده ؟ یعنی اگه یه لامپ رو روشن کرد رو اپ نشون میده روشن شده یا روشن نشده ؟
    دوم اینکه وب سروری وجود داره واسه اینکه این ماژول از طریق اینترنت از راه دور هم جواب بده ؟
    سوم اینکه اپ همزمان رو چندتا گوشی جواب میده ؟
    چهارم اینکه اگر مثلا بخوایم درب پارکینک رو کنترل کنیم با این ماژول، امنیت این ماژول در چه حده ؟ درحد یه یوزر پس وای فای؟
    پنجم اینکه این اپ تا چندتا از این رله ها رو میتونه ساپورت کنه همزمان؟
    ممنون
    سلام دوست عزیز من مدل چهار کاناله این ماژول رو خریدم و خیلی هم راضی هستم
    جواب سوال هایی که داشتین:
    ۱- فقط اطلاع میده که رله وصل شد یا نه
    ۲- خیر فقط با اپ انجام میشه
    ولی اپ جوری هست که کافیه برد رو به اینترنت وای فای وصل کنین بعد میتونین از همه جای دنیا کنترلش کنین (از طریق اپ eWeLink)
    ۳- شما میتونید با هر تعداد گوشی که خواستید امکان کنترل برد رو به اشتراک بزارید
    ۴- این ماژول برای کار به سرور های ابری Amazon aws وصل میشه و فقط از اینترنت قابل کنترل هست نه شبکه ی محلی wifi و میتونه قابل اطمینان باشه ولی به هر حال ممکنه مشکلات امنیتی هم داشته باشه
    ۵- هر تعداد، و قابلیت جالبی هم به اسم scene داره که مثلا شما میتونین تعریف کنین که اگه scene 1 فعال شد رله ۱ از برد اول و رله ۲و۳ از برد دوم روشن بشه و رله ۲ برد اول رو هم خاموش کنه
    ویرایش توسط mreza73 : 09-18-2016 در ساعت 06:55 PM
