موضوع: دیتاشیت rc522

  1. #11
    Junior Member
    تاریخ عضویت
    Jun 2016
    نوشته ها
    29
    نقل قول نوشته اصلی توسط magmagmary نمایش پست ها
    روش راه اندازیتون رو بفرمایید
    ممکنه یه جای مسیر رو اشتباه طی کرده باشید

    ترتیب tx و rx بایر ضربه دری باشه

    مبدل ماژول
    3.3V VCC
    GND GND
    TX RX
    RX TX
    سلام وقت بخیر
    اولا این ماژول یه رگولاتور 5 به 3.3 داره که نیازی نیست حتما ولتاژ 3.3 بهش داد
    دوم من هم ارتباط رو دقیقا همونطوری دادم به یه pl2303 و جای tx rx رو هم عوض کردم از یه ماژول سریال دیگه هم استفاده کردم
    یه مشکلی داره
    البته بزارید با آردوینو تست کنم خبر میدم
    ویرایش توسط jooyande : 01-04-2017 در ساعت 01:32 PM

  2. #12
    Junior Member
    تاریخ عضویت
    Jun 2016
    نوشته ها
    29
    خب خوشبختانه ماژول مشکل نداشت البته توی شماتیکی که تو pdf گذاشته بود دیدم جای یه دیود خالی شده که رو برد نبود البته مهم نیست ولی خوبه آدم ببینه برقش وصله یا نه

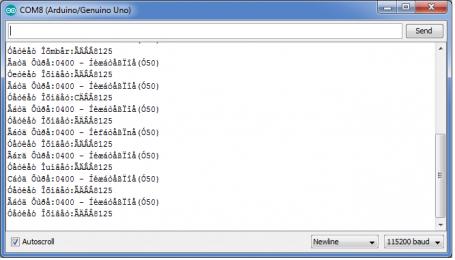

    وصلش کردم به آردوینو یه سریال نرم افزاری هم براش باز کردم وقتی کارت بهش نزدیک میشه اینجوری نشون میده

    دارم روش کار میکنم ، درست شد همینجا میزارم بقیه هم استفاده کنن اگه شما هم راهی پیدا کردید خبر بدین

    البته این برد رو بیشتر خریدم چون ارتباط با کامپیوترش آمادست که اون انگار یه مشکلی داره

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: rfid.jpg
مشاهده: 131
حجم: 20.7 کیلو بایت

  3. #13
    Junior Member
    تاریخ عضویت
    Jun 2016
    نوشته ها
    29
    یاران چرا به خانه ما سر نمی زنند

    آخه چرا اعضای فعال تبعیض قائل میشن در پاسخ به پست ها

    بگم چکار کردم بعد اگه دوستان راهنمایی از دستشون بر اومد دریغ نکنن
    انواع باد ریت ها رو برای هر دو امتحان کردم، جواب نداد که نداد، تازه بقیه باد ریت ها وضعیتشون بد تر بود، این یکی حداقل میشه یه سری اعداد از توش استخراج کرد، معلومه یه کارایی داره میکنه
    با شرکت سازنده ارتباط گرفتم اونا هم تا الان هیچ راهنمایی درست درمونی ارائه ندادن.

    فقط یه چیزی به ذهنم رسیده و اون اینکه اون برنامه ای که روش هست به صورت پیش فرض درست کار نکنه و از اونجایی که چهار تا سیم stm8 برا ریختن فایل هگز ازش کشیده بیرون بنظرم بد نباشه یه بار دیگه هگزش رو روش بریزیم
    فقط اینجا یه stm8 programmer میخوات که الان ندارم
    همون کوچیکه داخل سایت (همون که بدون jtag ) کار رو راه میندازه قبلا هم که امتحان کردم نسبت به jtag داره بهتر جواب میده رو یه سری چیزا
    به هر حال الان این پروگرامر رو ندارم یا دوستان اگه امکانش باشه تست بگیرن نتیجه رو به ما هم بگن یا اینکه پروگرامرتون بیارین اینجا تست بگیریم نتیجه رو هم بزاریم همینجا

    و یا اگه پیشنهاد دیگه ای دارین دریغ نکنید.

  4. #14
    m3r
    m3r آنلاین نیست.
    Junior Member
    تاریخ عضویت
    Apr 2014
    نوشته ها
    4
    نقل قول نوشته اصلی توسط jooyande نمایش پست ها
    سلام وقت بخیر
    اولا این ماژول یه رگولاتور 5 به 3.3 داره که نیازی نیست حتما ولتاژ 3.3 بهش داد
    دوم من هم ارتباط رو دقیقا همونطوری دادم به یه pl2303 و جای tx rx رو هم عوض کردم از یه ماژول سریال دیگه هم استفاده کردم
    یه مشکلی داره
    البته بزارید با آردوینو تست کنم خبر میدم
    پس شما هم از نرم افزار ویندوز جواب نگرفتید؟!

  5. #15
    Junior Member
    تاریخ عضویت
    Jun 2016
    نوشته ها
    29
    نقل قول نوشته اصلی توسط m3r نمایش پست ها
    پس شما هم از نرم افزار ویندوز جواب نگرفتید؟!
    سلام دوست من
    آره تو پستای بعدیش کامل توضیح دادم ماجرا از چه قراره
    اگه پروگرامر stm8 داری و شیراز هم هستی یه قرار بزار بیا شرکتمون، ایشالا درستش میکنیم

  6. #16
    Junior Member
    تاریخ عضویت
    Jan 2017
    نوشته ها
    6
    سلام وقت بخیر
    من این ماژول رو با شرایط تنظیمات زیر تست زدم کار کرد:
    BaudRate= 115200
    Parity= None
    DataBits=8 (البته با 7 هم کار کرد)
    StopBits= 1

    فایل پیوست 3408

    فایل پیوست 3409

    اینم با یه نرم افزار دیگه:

    فایل پیوست 3410

    احتمالا اشکال شما در تعداد بیت یا بیت استاپ هستش، چون وقتی تنظیمات رو عوض کردم داده های منم شبیه داده های شما شد...

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: P3.JPG
مشاهده: 131
حجم: 48.1 کیلو بایت

  7. #17
    Junior Member
    تاریخ عضویت
    Jan 2017
    نوشته ها
    6
    یادم رفت بگم
    از pl2303 برای ارتباط بین ماژول و pc استفاده کردم:

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: DSC_0009.jpg
مشاهده: 162
حجم: 100.8 کیلو بایت

  8. #18
    Junior Member
    تاریخ عضویت
    Mar 2017
    نوشته ها
    1
    سلام.
    من با استفاده از آردوینو uno اقدام به راه اندازی ماژول کردم اما وقتی در برنامه بر روی آیکون test کلیک میکنم اخطار cannot find the module را میده

  9. #19
    Junior Member
    تاریخ عضویت
    Jan 2017
    نوشته ها
    4
    سلام دوستان من میخام این ماژول رو بخرم
    این رو میشه با مبدل ttl to usb به گوشی اندرویدی وصل کرد؟
    اگر اره میشه با این رید و رایت کرد روی تگ ها؟
    لطفا اگه اطلاع دقیق دارید بهم بگید شدیدا لازمه؟

  10. #20
    Senior Member
    تاریخ عضویت
    Jan 2016
    محل سکونت
    ایران عزیز
    نوشته ها
    200
    سلام
    با ارتباط سریال باید روی کارتها بنویسیم؟؟
    یه توضیحی میدید کامل؟؟
