    ماژول سون سگمنت 8 رقمی دارای درایور tm1638 و 8 کلید کنترلی

    ماژول سون سگمنت 8 رقمی دارای درایور tm1638 و 8 کلید کنترلی

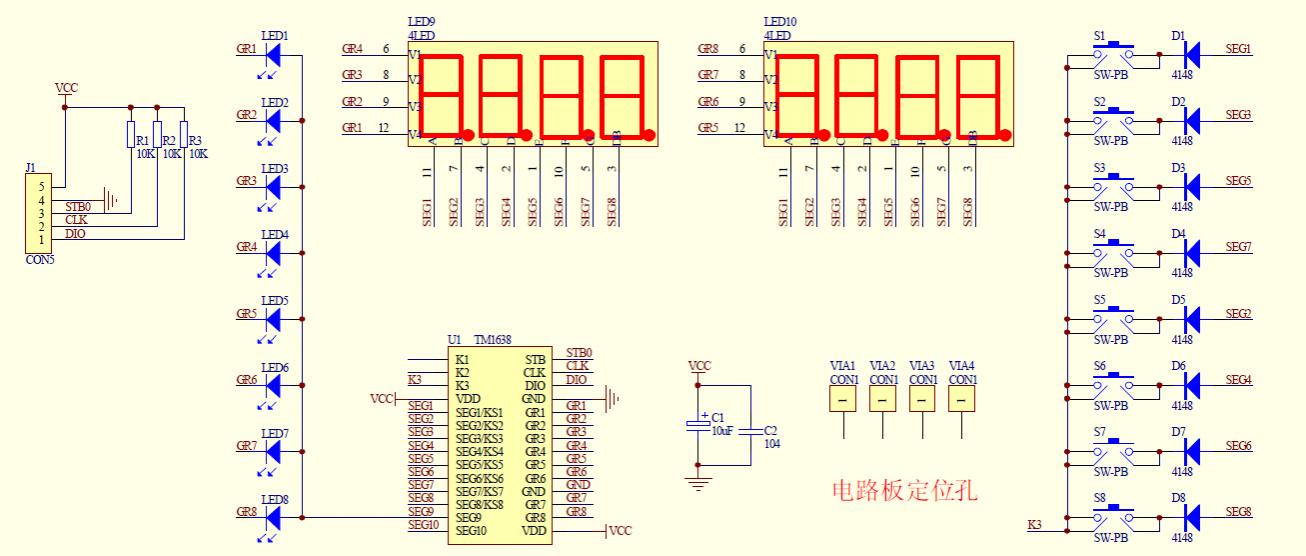

    شماتیک

    نام: U3498-1.jpg نمایش: 200 اندازه: 93.7 کیلو بایت

  2. #2
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,918

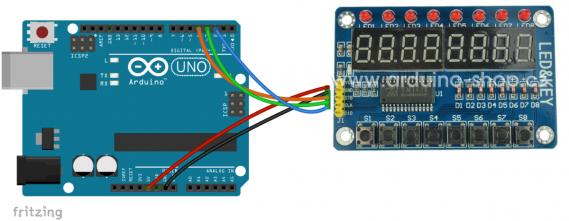

    نمونه سیم بندی آردوینو:

    نام: 14_ovladaci_panel_tm1638.jpg نمایش: 202 اندازه: 23.6 کیلو بایت

    لایک کردن

  3. #3
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,918
    کد آردوینو :

    کد:
    # include  <TM1638.h>


    // Set pin numbers for connection to Arduino
    # define DATA 2
    # define CLOCK 3
    # define STROBE 4


    // Create an instance from the Library panel TM1638
    TM1638 panel (DATA, CLOCK STROBE);


    void  setup () {
       // communications through the serial port at 9600 baud
      Serial . begin ( 9600 );
    }


    void  loop () {
       // create a variable to hold the status button
      // in pure form (panelTlac) and to an extent 1-8 (button)
      byte panelTlac panel.getButtons = ();
       int Button = 0 ;
       // create a variable time and storing
      // the current time from activation Arduino
      // seconds
      long time = millis () / 1000 ;
       // LED switched on with a button
      // working for multiple buttons at once
      panel.setLEDs (((panelTlac & 0xF0 ) << 8 ) | (panelTlac & 0xF ));
       // to light the LEDs used this command and example:
      // setLED (0 for off / 1 to turn on), the number of LED
      /// panel.setLED (1, 4); // Turn on the fourth LED


      // Translation pure forms of the extent of 1-8
      switch (panelTlac) {
         case  1 :
          Button = 1 ;
           break ;
         case  2 :
          Button = 2 ;
           break ;
          case  4 :
          Button = 3 ;
           break ;
         case  8 :
          Button = 4 ;
           break ;
          case  16 :
          Button = 5 ;
           break ;
         case  32 :
          Button = 6 ;
           break ;
          case  64 :
          Button = 7 ;
           break ;
         case  128 :
          Button = 8 ;
           break ;
         default :
          Button = 0 ;
      }
      // If the button has been pressed,
      // write down his number over the serial line
      // and write out a sample screen character
      if (Button> 0 ) {
         Serial . Print ( "pressing the button" );
         Serial . Println (button) ;
         // extract samples of the characters in hex format
        // 1 means a dot in the first digit
        panel.setDisplayToHexNumber ( 0x1234ABCD , 1 );
      }
      // If no buttons are pressed,
      // prints to display the current time from the launch
      else {
         // statement numbers in the format: number, dot with the second character,
        // 0 for listing without zeros / 1 listing with zeros
        panel.setDisplayToDecNumber (cas , 2 , 0 );
      }
      // Pause for a clearer statement
      delay ( 500 );
    }


    کتابخانه ضمیمه شده است.
    رفرنس:
    http://navody.arduino-shop.cz/navody-k-produktum/ovladaci-panel-tm1638.html
    فایل های پیوست شده فایل های پیوست شده

  4. #4
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,918
    رفرنس دوم معرفی و راه اندازی مازول با آردوینو :

    Arduino Code for Displaying Numbers on TM1638 Module Display | REUK.co.uk

  5. #5
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,918
    سایر اطلاعات تکمیلی ماژول
    فایل های پیوست شده فایل های پیوست شده

  6. #6
    Junior Member
    تاریخ عضویت
    Dec 2016
    نوشته ها
    9
    کد اصلاح شده:

    کد:
    # include  <TM1638.h>


    // Set pin numbers for connection to Arduino
    # define DATA 2
    # define CLOCK 3
    # define STROBE 4


    // Create an instance from the Library panel TM1638
    TM1638 panel (DATA, CLOCK, STROBE);


    void  setup () {
                    // communications through the serial port at 9600 baud
                    Serial . begin ( 9600 );
                    }


    void  loop () {
       // create a variable to hold the status button
      // in pure form (panelTlac) and to an extent 1-8 (button)

      byte panelTlac = panel.getButtons();
       int Button = 0 ;
       // create a variable time and storing
      // the current time from activation Arduino
      // seconds
      long time = millis () / 1000 ;
       // LED switched on with a button
      // working for multiple buttons at once
      panel.setLEDs (((panelTlac & 0xF0 ) << 8 ) | (panelTlac & 0xF ));
       // to light the LEDs used this command and example:
      // setLED (0 for off / 1 to turn on), the number of LED
      /// panel.setLED (1, 4); // Turn on the fourth LED


      // Translation pure forms of the extent of 1-8
      switch (panelTlac) {
         case  1 :
          Button = 1 ;
           break ;
         case  2 :
          Button = 2 ;
           break ;
          case  4 :
          Button = 3 ;
           break ;
         case  8 :
          Button = 4 ;
           break ;
          case  16 :
          Button = 5 ;
           break ;
         case  32 :
          Button = 6 ;
           break ;
          case  64 :
          Button = 7 ;
           break ;
         case  128 :
          Button = 8 ;
           break ;
         default :
          Button = 0 ;
      }
      // If the button has been pressed,
      // write down his number over the serial line
      // and write out a sample screen character
      if (Button> 0 ) {
         Serial.print("pressing the button");
         Serial.println(Button) ;
         // extract samples of the characters in hex format
        // 1 means a dot in the first digit
        panel.setDisplayToHexNumber ( 0x1234ABCD , 1 );
      }
      // If no buttons are pressed,
      // prints to display the current time from the launch
      else {
         // statement numbers in the format: number, dot with the second character,
        // 0 for listing without zeros / 1 listing with zeros
        panel.setDisplayToDecNumber(time, 2, 0);
      }
      // Pause for a clearer statement
      delay ( 500 );
    }

  7. #7
    Junior Member
    تاریخ عضویت
    May 2016
    نوشته ها
    11
    آموزش راه اندازی به زبان بسکام یا بسیک


    کد:
    $regfile = "m32def.dat" $crystal = 1000000 '--------------------------------- Config Porta.5 = Output ' dio Config Porta.6 = Output ' clk Config Porta.7 = Output ' stb Dio Alias Porta.5 'out data Di Alias Pina.5 'in data for scan keys Clk Alias Porta.6 'clock Stb Alias Porta.7 ' select Stb = 1 '--------------------------------- Declare Sub All_zero Declare Sub Display_brightness Declare Sub Show_number Declare Sub Keyscan '--------------------------------- Dim Bef1 As Byte Dim Num As Byte '0- 255 Dim Pos As Byte '0-15 '--------------------------------- Dim Scan0(4) As Byte Dim Key As Byte Dim Brightness_level As Byte Brightness_level = &B10001111 'no Display '--------------------------------- Dim A As Byte Dim Ali As Byte '--------------------------------- Wait 1 Call All_zero Call Display_brightness Do Incr A Num = A For Ali = 0 To 15 Pos = Ali Call Show_number Waitms 200 Next Ali Wait 1 Loop End '********************************************************** Sub All_zero Reset Stb Bef1 = $40 Shiftout Dio , Clk , Bef1 , 2 Set Stb Reset Stb Bef1 = 0 For Ali = 0 To 15 Shiftout Dio , Clk , Bef1 , 2 Next Ali Set Stb End Sub '********************************************************** Sub Display_brightness Reset Stb Shiftout Dio , Clk , Brightness_level , 2 Set Stb End Sub '********************************************************** Sub Show_number Reset Stb Bef1 = $44 Shiftout Dio , Clk , Bef1 , 2 Set Stb Reset Stb Pos = $c0 + Pos Shiftout Dio , Clk , Pos , 2 Shiftout Dio , Clk , Num , 2 Set Stb End Sub '********************************************************** Sub Keyscan Reset Stb Bef1 = $42 Shiftout Dio , Clk , Bef1 , 2 ddra.5=0 Shiftin Di , Clk , Scan0(1) , 2 Shiftin Di , Clk , Scan0(2) , 2 Shiftin Di , Clk , Scan0(3) , 2 Shiftin Di , Clk , Scan0(4) , 2 Set Stb ddra.5=1 Key.0 = Scan0(1).0 Key.1 = Scan0(2).0 Key.2 = Scan0(3).0 Key.3 = Scan0(4).0 Key.4 = Scan0(1).4 Key.5 = Scan0(2).4 Key.6 = Scan0(3).4 Key.7 = Scan0(4).4 End Sub
    ویرایش توسط parsdc : 11-25-2018 در ساعت 11:16 AM

  8. #8
    Junior Member
    تاریخ عضویت
    May 2016
    نوشته ها
    11

    توضیحات زبان بسکام

    کد:
    Call Display_brightness
    خط فوق میتواند نمایشگر را روشن یا خاموش کند و زمان روشن بودن نور اون را ضعیف یا قوی کند برای این کار مقدار متغییر Brightness_level را مشخص کنید
    مطابق فایل pdf صفحه 5 آیتم 7.3 display control
    به عنوان نمونه اگر شما مقدار باینری 10001000 را بدهید نمایشگر با کمترین نور روشن میشود
    بیت صفر تا 3 مشخص کننده مقدار روشنایی 000 کمترین و 111 بیشترین هست
    بیت 4 مشخص کننده روشن یا خاموش بودن نمایشگر است
    ----------------------------------------------------------------
    کد:
    Call All_zero
    این دستور همه ریجسترها برای نمایش را صفر میکند یا همون خاموش
    ----------------------------------------------------------------
    کد:
    Call Show_number
    این دستور باعث میشود مقداری در یک سون سگمت روشن شود
    برای این کار متغییر Pos را به عنوان شماره سون سگمنت مشخص کنید و یکی از اعداد 0 یا 2 یا 4 یا 6 یا 8 یا 10 یا 12 یا 14 را دهید.
    برای اینکه روی سون سگمنت مشخص شده چه مقداری نمایش داده شود متغییر Num را عددی بین 0 تا 255 دهید. که صفر باعث میشه هیچ چیزی نمایش داده نشود.

    برای روشن کردن ال ای دی های بالای ماژول مقدار متغییر pos را یکی از عددهای 1 یا 3 یا 5 یا 7 یا 9 یا 11 یا 13 یا 15 دهید
    برای خاموش شدن Num را صفر دهید و برای روشن شدن یک
    بعد از اینکه دو متغییر num و pos را مقدار دهی کردید دستور زیر را اجرا کنید
    کد:
    Call Show_number
    --------------------------------------------------------------------
    برای اسکن کردن و مشخص شدن فشرده شدن کلیدهای روی ماژول کافی است خط زیر را اجرا کنید
    کد:
    Call Keyscan
    این دستور متغییر key را تغییر میدهد و عددی بین 0 تا 255 به شما برمیگرداند که 8 بیتی است و هر بیت مشخص کننده یک کلید است که فشرده شده یا نه
    عدد 0 به منزله فشرده نشدن هیچ کلید
    عدد 1 به منزله فشرده شدن کلید اول
    عدد 2 به منزله فشرده شدن کلید دوم
    عدد 4 ... فشرده شدن کلید سوم
    عدد 8 .... فشرده شدن کلید چهار
    و .....

    اگر مجموع 4 و 2 یعنی شش باشد یعنی کلید دوم و سوم با هم فشرده شده
    -------------------------------------------

    خیلی مبتدینا توضیح دادم امیدوارم همه متوجه شده باشند.
    منظور از فایل pdf دیتاشیت آی سی روی برد ماژول هست به شماره MT1638


    اتصال پایه های ماژول به میکروکنترلر
    Porta.5 به Dio ماژول وصل شده، شما میتوانید این پایه رو تغییر دهید. ولی اگر تغییر دادید فراموش نکنید این پایه هم به عنوان خروجی و هم ورودی در زمان اسکن کلیدها استفاده شده است، پس حتما Pina.5 را هم تغییر دهید و همچنین گزینه ddra.5 را مطابق پایه انتخابی جدید خودتان تغییر دهید

    نکته مهم: در ساب Keyscan اگر پایه ای از میکرو که به پایه DIO ماژول وصل شده بدرستی بصورت ورودی هنگام اسکن کلیدها تعریف نشود خطایی پیش نمیاد اما ممکنه باعث آسیب به ماژول یا میکرو شود برای این کار دو خط ddra.5=0 و ddra.5=1 را که نشان میدهد من پایه 5 از پورت A را وصل کردم به DIO ماژول، رو مطابق پایه ای که خودتان وصل کردید تغییر دهید.

    پایه Porta.6 از میکرو به پایه clk ماژول وصل شود و به صورت خروجی تعریف شود.
    پایه STB از ماژول به یک پایه Porta.7 از میکرو وصل شود و خروجی تعریف شود.
    ویرایش توسط parsdc : 11-25-2018 در ساعت 11:14 AM

  9. #9
    Member
    تاریخ عضویت
    Jul 2016
    نوشته ها
    54
    نقل قول نوشته اصلی توسط parsdc نمایش پست ها
    کد:
    call display_brightness
    خط فوق میتواند نمایشگر را روشن یا خاموش کند و زمان روشن بودن نور اون را ضعیف یا قوی کند برای این کار مقدار متغییر brightness_level را مشخص کنید
    مطابق فایل pdf صفحه 5 آیتم 7.3 display control
    به عنوان نمونه اگر شما مقدار باینری 10001000 را بدهید نمایشگر با کمترین نور روشن میشود
    بیت صفر تا 3 مشخص کننده مقدار روشنایی 000 کمترین و 111 بیشترین هست
    بیت 4 مشخص کننده روشن یا خاموش بودن نمایشگر است
    ----------------------------------------------------------------
    کد:
    call all_zero
    این دستور همه ریجسترها برای نمایش را صفر میکند یا همون خاموش
    ----------------------------------------------------------------
    کد:
    call show_number
    این دستور باعث میشود مقداری در یک سون سگمت روشن شود
    برای این کار متغییر pos را به عنوان شماره سون سگمنت مشخص کنید و یکی از اعداد 0 یا 2 یا 4 یا 6 یا 8 یا 10 یا 12 یا 14 را دهید.
    برای اینکه روی سون سگمنت مشخص شده چه مقداری نمایش داده شود متغییر num را عددی بین 0 تا 255 دهید. که صفر باعث میشه هیچ چیزی نمایش داده نشود.

    برای روشن کردن ال ای دی های بالای ماژول مقدار متغییر pos را یکی از عددهای 1 یا 3 یا 5 یا 7 یا 9 یا 11 یا 13 یا 15 دهید
    برای خاموش شدن num را صفر دهید و برای روشن شدن یک
    بعد از اینکه دو متغییر num و pos را مقدار دهی کردید دستور زیر را اجرا کنید
    کد:
    call show_number
    --------------------------------------------------------------------
    برای اسکن کردن و مشخص شدن فشرده شدن کلیدهای روی ماژول کافی است خط زیر را اجرا کنید
    کد:
    call keyscan
    این دستور متغییر key را تغییر میدهد و عددی بین 0 تا 255 به شما برمیگرداند که 8 بیتی است و هر بیت مشخص کننده یک کلید است که فشرده شده یا نه
    عدد 0 به منزله فشرده نشدن هیچ کلید
    عدد 1 به منزله فشرده شدن کلید اول
    عدد 2 به منزله فشرده شدن کلید دوم
    عدد 4 ... فشرده شدن کلید سوم
    عدد 8 .... فشرده شدن کلید چهار
    و .....

    اگر مجموع 4 و 2 یعنی شش باشد یعنی کلید دوم و سوم با هم فشرده شده
    -------------------------------------------

    خیلی مبتدینا توضیح دادم امیدوارم همه متوجه شده باشند.
    منظور از فایل pdf دیتاشیت آی سی روی برد ماژول هست به شماره mt1638


    اتصال پایه های ماژول به میکروکنترلر
    porta.5 به dio ماژول وصل شده، شما میتوانید این پایه رو تغییر دهید. ولی اگر تغییر دادید فراموش نکنید این پایه هم به عنوان خروجی و هم ورودی در زمان اسکن کلیدها استفاده شده است، پس حتما pina.5 را هم تغییر دهید و همچنین گزینه ddra.5 را مطابق پایه انتخابی جدید خودتان تغییر دهید

    نکته مهم: در ساب keyscan اگر پایه ای از میکرو که به پایه dio ماژول وصل شده بدرستی بصورت ورودی هنگام اسکن کلیدها تعریف نشود خطایی پیش نمیاد اما ممکنه باعث آسیب به ماژول یا میکرو شود برای این کار دو خط ddra.5=0 و ddra.5=1 را که نشان میدهد من پایه 5 از پورت a را وصل کردم به dio ماژول، رو مطابق پایه ای که خودتان وصل کردید تغییر دهید.

    پایه porta.6 از میکرو به پایه clk ماژول وصل شود و به صورت خروجی تعریف شود.
    پایه stb از ماژول به یک پایه porta.7 از میکرو وصل شود و خروجی تعریف شود.
    سلام خیلی ممنون بابت کدی که گذاشتید . من این کد رو ریختم روی آی سی tm1629 و جواب داد . حالا میخوام برای سون سگمنت آند مشترک ببندم . نمیدونم کجا باید تغییرات اعمال کنم
