موضوع: ماژول رله 5 ولت

  1. #1
    max
    max آنلاین نیست.
    Member
    تاریخ عضویت
    Jul 2013
    محل سکونت
    iran-shiraz
    نوشته ها
    70

    ماژول رله 5 ولت

    هر يك از پین های آردوینو ولتاژ خروجي5 ولت و حداكثر جریان 40 ميلي آمپر را برای شما فراهم می کنند و این مقدار ولتاژ و جریانی که برد آردوینو برای شما فراهم می کند برای راه اندازی بسیاری از وسایل کافی نمی باشد، از همین رو این ماژول گزینه بسیار مناسبی برای کنترل لامپ ها ، موتور ها ، شیر آلات الکترونیکی و یا حتی دستگاه های مختلف و سایر وسایلی است که نیاز به ولتاژ و جریان بالا دارند.با استفاده از این ماژول پرکاربرد در کنار بردهای آردوینو شما می توانید چراغ هاو سایر وسایل متصل به برق شهری منزلتان را خاموش یا روشن کنید، درب منزل را باز نمایید ، با اندکی توسعه در کارگاه یا کارخانه خود دستگاه ها و ماشین آلات خود را به صورت هوشمند و اتوماتیک کنترل نمایید و یا هزاران ایده دیگر در سایر زمینه های خانگی ، صنعتی ، کشاورزی ، سیستم های امنیتی و ... را اجرا نمایید.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 22956_1-500x500.jpg
مشاهده: 410
حجم: 63.2 کیلو بایت برای دیدن سایز بزرگ روی عکس کلیک کنید

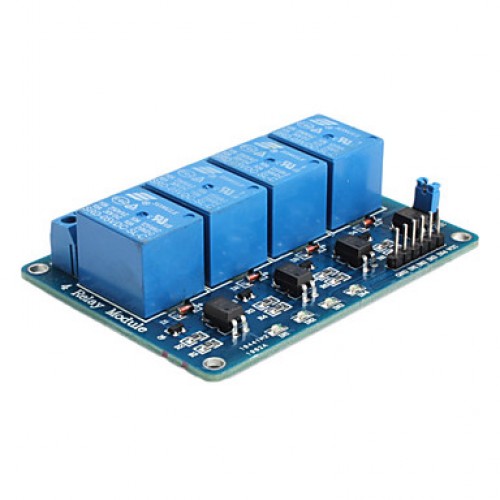

نام: srd-05vdc-sl-c_4_way-500x500.jpg
مشاهده: 362
حجم: 34.1 کیلو بایت برای دیدن سایز بزرگ روی عکس کلیک کنید

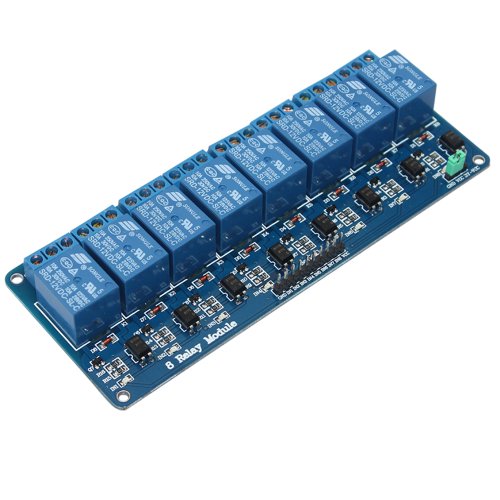

نام: srd-05vdc-sl-c_8_way-500x500.jpg
مشاهده: 398
حجم: 40.5 کیلو بایت

    این ماژول طوری طراحی شده است که پین های دیجیتال برد آردوینو مستقیما به ورودی کنترل رله وصل می شود ، یک LED کوچک روي برد قرار دارد كه وضعیت رله را به شما نشان می دهد . در صورتی که رله را به برق شهری (AC) متصل می نمایید ، هر رله نصب شده بر روی ماژول حداکثر 250 ولت و 10 آمپر جریان و چنانچه ولتاژ شما DC باشد حداکثر تا 30 ولت و 10 آمپر جریان را تحمل می نماید.

    ورودي فعال ساز رله active low ميباشدو اين به اين معني است كه براي روشن كردن رله بايستي پين خروجي آردوينو را low كرد و براي خاموش كردن رله بايد پين خروجي رله را high كرد.برنامه زير هر 5 ثانيه يك بار وضعيت رله متصل شده به پين 2 آردوينو را تغيير ميدهد.
    کد:
    /*
     #
     # Example code for RELAY BOARD
     # Company    : AftabRayaneh
     # Website    : http://shop.aftabrayaneh.com
     # Editor     : mohammad omidvar - max
     # Date       : 16.11.2013
     # Version    : 1.0
     */
    void setup() {
      pinMode(2,OUTPUT);
    }

    void loop() {
      digitalWrite(2,LOW);//TURN ON RELAY
      delay(5000);//DELAY 5 SEC.
      digitalWrite(2,HIGH);//TURN OFF RELAY
      delay(5000);//DELAY 5 SEC.
    }

    اين ماژول در 3 مدل يك رله اي ، 4 رله اي و 8 رله اي موجود ميباشد.

    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    در صورتي كه به تعداد بيشتري رله در پروژه خود نياز داريد ، ميتوانيد از برد رله 4 تايي يا برد رله 8 تايي موجود در فروشگاه استفاده كنيد.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط max : 11-17-2013 در ساعت 06:42 AM
    لایک کردن

  2. #2
    Junior Member
    تاریخ عضویت
    Dec 2013
    نوشته ها
    8
    جامپر کنار برد برای جدا کردن ولتاژ مصرفی رله هاو آردوینو است، بهتره دو ولتاژ آردوینو و رله رو جدا کرده و برای رله ها از منبع تغذیه ی مستقل استفاده بشه. به جای جامپر مثبت منبع تغذیه اتصال پیدا میکنه و سیم های زمین هردو به هم وصل میشه.

    Relay VCC tp JD_VCC
    Relay Ground to GND Pin
    Also Arduino Ground to GND pin

  3. #3
    Junior Member
    تاریخ عضویت
    Mar 2014
    نوشته ها
    1
    سلام
    لطفا اینفوگرافیک از طریقه اتصال سیم ها بگذارید

    با تشکر

  4. #4
    Junior Member
    تاریخ عضویت
    Jun 2013
    نوشته ها
    1
    سلام در صورتی که بخوام با های کردن اردوینو رله های بشه ایا راهی داره؟ ممنونم

  5. #5
    Member
    تاریخ عضویت
    Jul 2014
    نوشته ها
    80
    رله 3 تا کنتاکت خروجی داره که همیشه دوتاش وصلن..پس های یا لو تو خروجی رله معنی زیادی نداره..دست خودته.
    لایک کردن

  6. #6
    Member
    تاریخ عضویت
    Jul 2014
    نوشته ها
    80
    فقط دوستان آفتاب لطف کنن عکس رله تکی رو عوض کنن چون نمونه ای که دارن 12 ولته ولی اینجا عکس 5 ولت گذاشتن!اونوقت به ما 12 ولت دادن که با آردوینو قطعا راه نمیافته!
    ویرایش توسط Mojtaba : 07-25-2014 در ساعت 09:47 PM

  7. #7
    مدیر اصلی
    تاریخ عضویت
    Aug 2012
    محل سکونت
    ایران
    نوشته ها
    440
    سلام
    این یه بار به جای 5 ولت برامون 12 ولت فرستادن ، انشالله وقتی 5 ولت رسید برگردونید عوض می کنیم براتون

  8. #8
    Junior Member
    تاریخ عضویت
    Dec 2014
    نوشته ها
    2
    سلام وقت به خیر.
    میشه این رله رو با رزبری پای راه انداخت؟

  9. #9
    مدیر اصلی
    تاریخ عضویت
    Aug 2012
    محل سکونت
    ایران
    نوشته ها
    440
    سلام
    بله میشه

  10. #10
    Junior Member
    تاریخ عضویت
    Feb 2015
    نوشته ها
    11
    سلام
    من چند سوال درباره این رله داشتم.البته ببخشید من خیلی وارد نیستم شاید سوالاتم سطح پایین باشه.
    1- آیا من می توانم از یک رله 8 کاناله خروجی هایی با ولتاژ متفاوت بگیرم یا همش باید به ولتاژ باشد؟مثلا من چهار کانال به برق شهری و چهار کانال به 12 ولت وصل کنم؟
    2- آیا موقعی که به هر دلیل برد آردوينو قطع بشود این رله ها هم قطع می شوند یا نه؟یعنی در صورت مشکل برای برد آردوينو رله ها هم برق قطع می کنند و یا وصل؟
    3- هر کدام از کانال ها را می توان به صورت جدا با برد آردوينو کنترل کرد یا نه؟یعنی می شود یک کانال را روشن و یک کانال را خاموش کرد؟

    پیشاپیش از پاسختان تشکر می کنم.
