ماژول ثبت امواج مغزی - سنسور EEG - ماژول NeuroSky Brainwave

[Maziar]

با سلام چند وقتي نبودم دارم رو برنامه نويسي مكينتاش كار ميكونم كه از راه دور. رباط موبايل و غيره رو كنترل كنه با بلوتوث كار ميكونه كلي برنامه در play store Google هست بزودي با wifi راه اندازي ميكنم كه در iOS iPhone iPad قابل استفاده باشه ممنون سوالي بود پيام خصوصي بدين با تشكر

[shahnazi]

سلام
با این ماژول چند تا پروژه ساختم. اطلاعاتش در رابطه با امواج آلفا و بتا و تتا و گاما دقیق نیست ولی امواج att , meditation رو خوب جواب میده.
سولی باشه ایمیل بزنید.
shahnazi1981@gmail.com

[magmagmary]

دوستان خیلی خوبه اگه نمونه راه اندازی کارتون رو در فروم هم قرار بدید.
نه تنها ایمیل!

[shahnazi]

دوستان خیلی خوبه اگه نمونه راه اندازی کارتون رو در فروم هم قرار بدید.
نه تنها ایمیل!

سلام. من زیاد توی فروم نیستم. ولی ایمیل رو بخاطر مسایل کاری چک میکنم. بنابر این ممکنه کسی سوالی کرده باشه و نتونم مدت زیادی تو فروم بیام و جوابش رو بدم. به همین خاطر ایمیل دادم که سوالاتشون رو بپرسند.
کار با این ماژول دقت زیادی میخواد و خیلی چیزها توی راه اندازیش مهمه.
ولتاژ - اتصال زمین - نویز - الکترود - محل نصب الکترود - تمیز بودن محل اتصال الکترود و ...
توی این مدت دانشجوهای زیادی ایمیل زدند و برا پروژه یا پایان نامه کمک خواستد و تا حد امکان کمکشون کردم.
در خدمت دوستان عزیز هستم.
شهنازی

[dm800vpr]

من متوجه نشدم

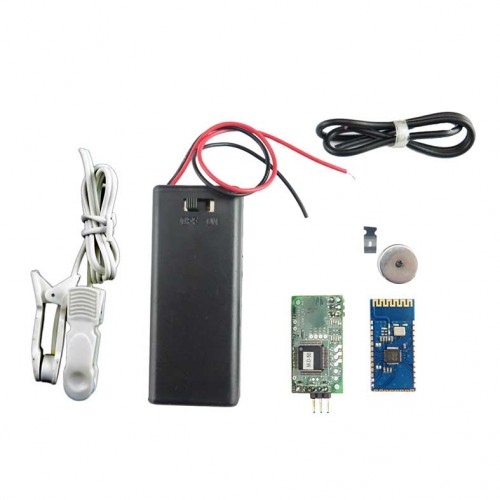

-الان توی این عکس درصورتی که بخواهیم از بلوتوث استفاده کنیم میبایست باطری رو به جای vcc gnd وصل کرد به بورد اصلی در غیر این صورت هم شماتیکی که باید به Arduino وصل بشه توی شکل ها با این تصویر فرق داره شکل پست اول کاملاً گنگه.

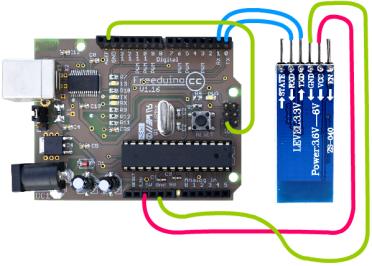

-من این شکل رو توی یکی از سایت ها دیدم برای ماژول بلوتوث:



-ضمناً اصلاً توضیح داده نشده گیره چرا 2 تا داره توی neurosky فقط یک گیره هست به لاله گوش وصل میشه آیا باید به reference electrode وصل بشه؟
-و چرا الکترود خشک فقط یکی هست توی نمونه های اینترنت از پیش ساخته شده 2 تاست
-و باید به پیشونی تماس پیدا کنه و یا بقل سر و کجا؟
-اسم و کاربرد اون قطعه ریز چیه؟
-ماژول بلوتوث چطوری به برد وصل میشه؟
-الکترود چطور؟

[dm800vpr]

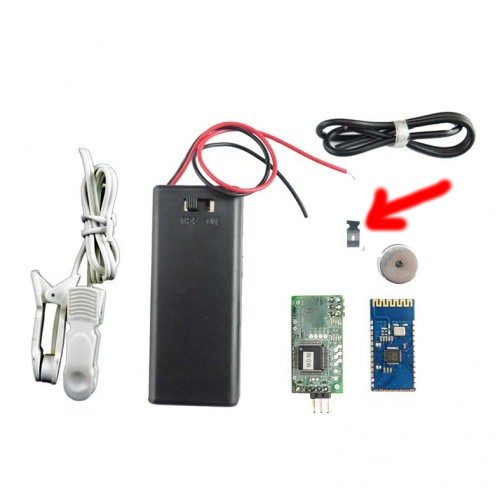

-اون تیکه کوچیک مشکی محافظ esd هست؟ به کجا باید وصل بشه؟
-اون الکترود خشک گرد باید چطوری به سیم مشکی وصل بشه؟
-کدوم پایه های ماژول آبی بلوتوث به کجای EEG باید وصل بشه؟

(هیچکدوم موارد فوق توی عکس ها مشخص نشده است)

[atmm]

دوستان من برا راه اندازی این ماژول، مغزی سیم شیلد مشکی رو به سنسور دایره ای فلزی که به پیشانی چسبانده میشود متصل و ازطرف برد مغزی رو به eeg و شیلد رو به پایه کناری وصل کردم و دوعدد گیره سفید که به لاله های گوش وصل میشن رو یکی به پایه ref و دیگری به پایه سوم از طرف eeg وصل کردم و پایه tx رو به پایه tx آردوینو uno (پایه اول از پایین ) وصل کردم و بعد از اجرای دستورات بند شش لینک پیغام قبلیم و کامپایل آردوینو کدهای دریافت شده کیفیتشون از 26 بهتره نمیشه ( اولین عدد صفر یعنی کیفیت سیگنال صد در صد )این نکه رو هم یاداوری کنم که تنظیمات باود ریت رو روی 9600 تنظیم کردم . کمکی که از دوستان میخام اینه که چطوری میشه کیفیت سیگنال رو بالا برد

[atmm]

تاکید میکنم پایه tx ماژول به پایه rx آردوینو uno (پایه اول از پایین ) وصل میشه

[tolo.m]

سلام
برنامه ای که گذاشتید این ارور رو میده :
Arduino: 1.6.0 (Windows 7), Board: "Arduino Uno"

aa.ino:2:13: error: 'serial' was not declared in this scope
aa.ino: In function 'void setup()':
aa.ino:5:2: error: 'serial' was not declared in this scope
aa.ino: In function 'void loop()':
aa.ino:11:5: error: 'serial' was not declared in this scope
Error compiling.

This report would have more information with
"Show verbose output during compilation"
enabled in File > Preferences.
مشکل از کجاست؟

[magmagmary]

سلام
برنامه ای که گذاشتید این ارور رو میده :
Arduino: 1.6.0 (Windows 7), Board: "Arduino Uno"

aa.ino:2:13: error: 'serial' was not declared in this scope
aa.ino: In function 'void setup()':
aa.ino:5:2: error: 'serial' was not declared in this scope
aa.ino: In function 'void loop()':
aa.ino:11:5: error: 'serial' was not declared in this scope
Error compiling.

This report would have more information with
"Show verbose output during compilation"
enabled in File > Preferences.
مشکل از کجاست؟

من کد صفحه اول رو با کتابخونه ای که همونجا گذاشته شده تست کردم بدون ارور کامپایل میشه

#include <Brain.h>


// Set up the brain parser, pass it the hardware serial object you want to listen on.
Brain brain(Serial);


void setup() {
    // Start the hardware serial.
    Serial.begin(9600);
}


void loop() {
    // Expect packets about once per second.
    // The .readCSV() function returns a string (well, char*) listing the most recent brain data, in the following format:
    // "signal strength, attention, meditation, delta, theta, low alpha, high alpha, low beta, high beta, low gamma, high gamma"
    if (brain.update()) {
          Serial.println(brain.readErrors());
        Serial.println(brain.readCSV());
    }
}
