راهنمایی در مورد برد usb cnx

[hamed_vs]

سلام .
من یک برد usb cnc خریدم ولی در مورد اتصال ان به برد درایورم مشکل دارم .
مشکلم در مورد دو ورودی enable+ وenable- هستش چی کار کنم.
لطفا راهنماییم کنید.

[mohsen.darabi]

پاسخ:
به درایور یه ولتاژ مثبت منفی میدی برای تغذیه
4 تا سیم دیگه هم میگیره شامل - پالس/ دایرکشن/اینیبل و 5 ولت
اگر درایورتون متفاوته مدلش رو اعلام کنید تا برسی کنم

[hamed_vs]

این عکس برد کنترلر :

اینم عکس درایور:

خوب حالا مشکل من اینجاست که محل اتصال enale+,enable- در مدار کنترلر نیست توی دیتای کنترلر هم چیزی ننوشته

[mohsen.darabi]

سلام.
لطفا طبق این فایل سیم بندی نمایید.
http://aftabrayaneh.com/downloads/Mk1-manual.pdf
فقط جامپر فراموش نشه Common anode/cathode

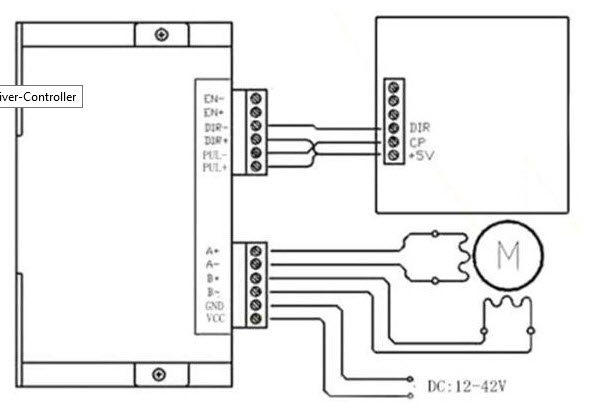

تصویر زیر هم ممکنه مفید باشه براتون

[hamed_vs]

مرصی.
پس اگه من اون دو enable رو به جایی وصل نکنم کار می کنه؟

[mohsen.darabi]

مرصی.
پس اگه من اون دو enable رو به جایی وصل نکنم کار می کنه؟

با سلام.
ورودی های و خروجی ها با نام های متفاوتی بنا به مدل و شرکت سازنده مشخص می گردد.
برسی و تست نمایید.
