موضوع: کسی با mics-6814 سنسور تشخیص کیفیت هوا کارکرده؟

  1. #1
    Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    39

    کسی با mics-6814 سنسور تشخیص کیفیت هوا کارکرده؟

    سلام وقت بخیر
    کسی با mics-6814 سنسور تشخیص کیفیت هوا کارکرده؟
    من این سنسور رو خریدم اما کتاب خونه و باقی چیز هایی که بتونم ازش استفاده کنم رو ندارم چطور باید پیدا کنم؟

  2. #2
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    سلام
    از لینک زیر دیدن بفرمایید:
    http://forum.arduino.ir/8/21/2495.html#post13070
    لایک کردن

  3. #3
    Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    39
    سلام ممنون من دیتا شیت رو نگاه کردم اما مشکل اینجاست که اون کتاب خانه های اون دوتا ماژول با i2cکار می کنه اما این ماژول nh3وno2وcoرو داره.
    پس مشکل من اینجاست که چطوری ارتباط scl و sdlرو برقرار کنم با اینکه این ماژول هیچ ورودی برای i2cنداره بجز vcc, gnd اون سه پینی که بالا توضیح دادم رو داره؟برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: sent.jpg
مشاهده: 117
حجم: 85.4 کیلو بایت
    ویرایش توسط muhammad : 12-01-2016 در ساعت 10:10 AM

  4. #4
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586

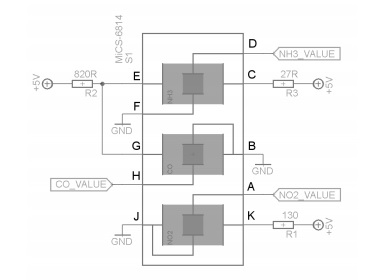

    این pin out ماژول هست
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: Untitled.jpg
مشاهده: 130
حجم: 16.5 کیلو بایت
    اره پروتکل i2c نداره

  5. #5
    Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    39
    خوب اون کتاب خونه هایی که معرفی کردید همه برای i2c پس لطف کنید کتاب خانه این ماژول رو بدید ممنون.

  6. #6
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    دقت بفرمایید ؛اون نمونه هایی که معرفی کردم اومده با یک میکروکنترلر atmega168 و از قابلیت adc اومده سیگنال های خروجی mics-6814 رو خنده بعد در قالب پروتکل I2C در اختیار کاربر گذاشته.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: Grove-Multichannel_Gas_Sensor_block_diagram.jpg
مشاهده: 149
حجم: 45.7 کیلو بایت

    بناراین تصور می کنم شما هم باید با ADC بخونیدش ضمن اینکه نسبتشو باید در نظر بگیرید که مثلا عدد 208 adc یعنی چه مقدار از چه میزان کیفیت هوا ...
    لایک کردن

  7. #7
    Junior Member
    تاریخ عضویت
    Aug 2015
    نوشته ها
    2
    دوستان اگر کسی از این ماژل استفاده کرده میشه یه کمکی بکنه بگه چجور باید این ماژل را درایو کرد ؟ ینی بش +5 ولت و 0 بدم باقی پایه ها را انالوگ بخونم؟
