Lcd ili9326

[magmagmary]

مشکل این آقا حل شد؟ آخه منم همین مشکل رو دارم...

کتابخونه ای که پایین برای ili9326 فرستادم رو تست کردید؟
چند اینچه نمایشگرتون؟

[qwerty13]

کتابخونه ای که پایین برای ili9326 فرستادم رو تست کردید؟
چند اینچه نمایشگرتون؟

2.8 اینچه مدلشم همین ili9326 هه.
توی اون لینکه کتابخونه st7783.zip رو گرفتم نصفه نیمه کار کرد، یعنی 1.8 سانتی متر از بالا سفیده بقیه ش یه چیزایی میاد(ولی نوشتن متن و fillScreenش خرابه)؛ توی فایلاش گشتم یه جایی این بود:

static const uint16_t TFTWIDTH = 240;
static const uint16_t TFTHEIGHT = 320;

اون 320شو کردم 400 ولی بازم فایده ای نداشت.
یه کتابخونه دیگه هم به نام TFTLCD_ST7781-master پیدا کردم که تقریبا همه ش شبیه همین بالاییه بود...

[magmagmary]

2.8 اینچه مدلشم همین ili9326 هه.
توی اون لینکه کتابخونه st7783.zip رو گرفتم نصفه نیمه کار کرد، یعنی 1.8 سانتی متر از بالا سفیده بقیه ش یه چیزایی میاد(ولی نوشتن متن و fillScreenش خرابه)؛ توی فایلاش گشتم یه جایی این بود:

static const uint16_t TFTWIDTH = 240;
static const uint16_t TFTHEIGHT = 320;

اون 320شو کردم 400 ولی بازم فایده ای نداشت.
یه کتابخونه دیگه هم به نام TFTLCD_ST7781-master پیدا کردم که تقریبا همه ش شبیه همین بالاییه بود...

خب داری توی مثالی های کتابخونت رزولوشن رو اشتباه انتخاب می کنی
رزولوشن میشه
240 * 320

[qwerty13]

خب داری توی مثالی های کتابخونت رزولوشن رو اشتباه انتخاب می کنی
رزولوشن میشه
240 * 320

نه دیگه این طولش 400 هه نه 320.

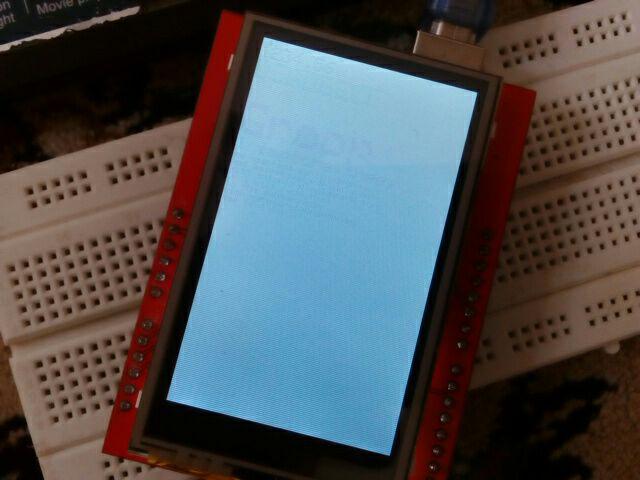

من تونستم با ویرایش این کتابخونه ابعاد رو درست کنم و الان تمام صفحه س ولی رنگ هاش مشکل داره:



اینم بخش 9325 از فایل SPFD5408_Adafruit_TFTLCD.cpp که ویرایشش کردم از روی این صفحه:

static const uint16_t ILI932x_regValues[] PROGMEM = {
  ILI932X_START_OSC        , 0x3008, // Start oscillator
  TFTLCD_DELAY             , 50,     // 50 millisecond delay
  ILI932X_DRIV_OUT_CTRL    , 0x0100,
  ILI932X_DRIV_WAV_CTRL    , 0x0700,
  ILI932X_ENTRY_MOD        , 0x1030,
  ILI932X_RESIZE_CTRL      , 0x0000,
  ILI932X_DISP_CTRL1       , 0x0000,
  ILI932X_DISP_CTRL2       , 0x0000,
  ILI932X_DISP_CTRL3       , 0x0000,
  ILI932X_RGB_DISP_IF_CTRL1, 0x0000,
  ILI932X_FRM_MARKER_POS   , 0x0000,
  ILI932X_RGB_DISP_IF_CTRL2, 0x0000,
  ILI932X_POW_CTRL1        , 0x0000,
  ILI932X_POW_CTRL2        , 0x0000,
  ILI932X_POW_CTRL3        , 0x0000,
  TFTLCD_DELAY             , 200,
  ILI932X_POW_CTRL1        , 0x1190,
  ILI932X_POW_CTRL2        , 0x0005,
  TFTLCD_DELAY             , 60,
  ILI932X_POW_CTRL3        , 0x01b8,
  TFTLCD_DELAY             , 60,
  ILI932X_POW_CTRL4        , 0x3600,
  ILI932X_POW_CTRL7        , 0x0001,
  TFTLCD_DELAY             , 60,
  ILI932X_GAMMA_CTRL1      , 0x0101,
  ILI932X_GAMMA_CTRL2      , 0x0506,
  ILI932X_GAMMA_CTRL3      , 0x0405,
  ILI932X_GAMMA_CTRL4      , 0x0007,
  ILI932X_GAMMA_CTRL5      , 0x0008,
  ILI932X_GAMMA_CTRL6      , 0x0203,
  ILI932X_GAMMA_CTRL7      , 0x0102,
  ILI932X_GAMMA_CTRL8      , 0x0706,
  ILI932X_GAMMA_CTRL9      , 0x0700,
  ILI932X_GAMMA_CTRL10     , 0x0008,
  ILI932X_GRAM_HOR_AD      , 0x0000,
  ILI932X_GRAM_VER_AD      , 0x0000,
  ILI932X_HOR_START_AD     , 0x0000,
  ILI932X_HOR_END_AD       , 0x00EF,
  ILI932X_VER_START_AD     , 0X0000,
  ILI932X_VER_END_AD       , 0x018F,
  ILI932X_GATE_SCAN_CTRL1  , 0x3100, // Driver Output Control (R60h)
  ILI932X_PANEL_IF_CTRL1   , 0X0010, // Panel Interface Control 1 (R90h)
  ILI932X_PANEL_IF_CTRL2   , 0X0000,
  ILI932X_PANEL_IF_CTRL3   , 0X0003,
  ILI932X_PANEL_IF_CTRL4   , 0X1100,
  ILI932X_PANEL_IF_CTRL5   , 0X0000,
  ILI932X_PANEL_IF_CTRL6   , 0X0000,
  ILI932X_DISP_CTRL1       , 0x0173, // Main screen turn on
};
