موضوع: مشکل نشناختن سیمکارت با sim800l

Hybrid View

  1. #1
    Junior Member
    تاریخ عضویت
    Jun 2014
    نوشته ها
    21
    از دیروز روی راه اندازی این ماژول کارمیکنم ، ماژول تو اتصال به کامپیوتر و دریافت و پاسخ به at هیچ مشکلی نداره ولی عین مشکلی که دوستمون تو اول تاپیک مطرح کردن ف مشکل اتصال و رجیستر شدن رو شبکه رو دارم تماس میگیرم میگه خاموشه ، sms هم دلیور نمیشه ، دو تا سیم کارت مختلف امتحان کردم ، حالت سیم کارت رو هم مشابه تصویر راهنما نصب کردم (گوشه مورب به سمت بیرون) ، اول از منبع تغذیه 1.3a روی 4.2v استفاده میکردم الان از یه آداپتور 24v - 2a به همراه ماژول مبدل و رگولاتور دی سی به دی سی ، منبع تغذیه قابل تنظیم 3 آمپر - 1.25 تا 35 ولت استفاده میکنم ولی هیچ تغییری دیده نمیشه و عین حالت قبلی ، اول فقط آنتن PCB رو وصل کرده بودم ولی بعد آنتن فنری رو هم نصب کردم ولی نتیجه ای حاصل نشده
    در ادامه هم عکسهایی از مدار ، منبع تغذیه و کدهای AT

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: index5.jpg
مشاهده: 330
حجم: 94.4 کیلو بایت

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: index.jpg
مشاهده: 291
حجم: 94.3 کیلو بایت

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: index6.jpg
مشاهده: 267
حجم: 53.1 کیلو بایت

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: index7.jpg
مشاهده: 324
حجم: 91.4 کیلو بایت

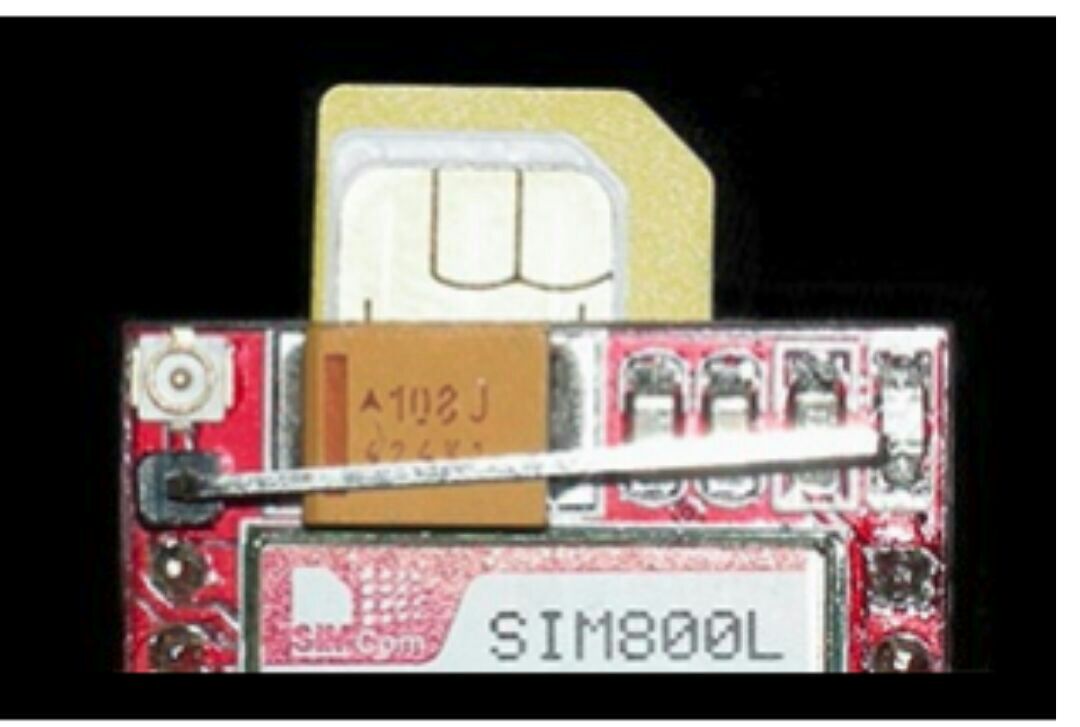

    تعدادی از دوستان به ضعف آنتن ها اشاره کردن ولی برام جالبه که تو سایتهای خارجی بدون آنتن PCB و یه تیکه میله که به پایه Net لحیم شده آموزش گذاشتن


    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: index2.jpg
مشاهده: 363
حجم: 87.8 کیلو بایت

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: index3.jpg
مشاهده: 331
حجم: 67.6 کیلو بایت

    دوستان بخصوص magmagmary عزیز راهنمایی بفرمائید
    .

  2. #2
    Junior Member
    تاریخ عضویت
    Jun 2014
    نوشته ها
    21
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: COPS CPIN .jpg
مشاهده: 408
حجم: 47.7 کیلو بایت

    اینها هم پاسخ به at های cops , cpin

    ظاهرا اپراتورها رو میشناسه ولی نمیتونه رجیستر بشه

  3. #3
    Junior Member
    تاریخ عضویت
    Jun 2014
    نوشته ها
    21
    دوبار ارسال شد
    ویرایش توسط Azartech : 09-22-2016 در ساعت 03:24 PM

  4. #4
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط Azartech نمایش پست ها
    از دیروز روی راه اندازی این ماژول کارمیکنم ، ماژول تو اتصال به کامپیوتر و دریافت و پاسخ به at هیچ مشکلی نداره ولی عین مشکلی که دوستمون تو اول تاپیک مطرح کردن ف مشکل اتصال و رجیستر شدن رو شبکه رو دارم تماس میگیرم میگه خاموشه ، sms هم دلیور نمیشه ، دو تا سیم کارت مختلف امتحان کردم ، حالت سیم کارت رو هم مشابه تصویر راهنما نصب کردم (گوشه مورب به سمت بیرون) ، اول از منبع تغذیه 1.3a روی 4.2v استفاده میکردم الان از یه آداپتور 24v - 2a به همراه ماژول مبدل و رگولاتور دی سی به دی سی ، منبع تغذیه قابل تنظیم 3 آمپر - 1.25 تا 35 ولت استفاده میکنم ولی هیچ تغییری دیده نمیشه و عین حالت قبلی ، اول فقط آنتن PCB رو وصل کرده بودم ولی بعد آنتن فنری رو هم نصب کردم ولی نتیجه ای حاصل نشده
    در ادامه هم عکسهایی از مدار ، منبع تغذیه و کدهای AT

    تعدادی از دوستان به ضعف آنتن ها اشاره کردن ولی برام جالبه که تو سایتهای خارجی بدون آنتن PCB و یه تیکه میله که به پایه Net لحیم شده آموزش گذاشتن

    دوستان بخصوص magmagmary عزیز راهنمایی بفرمائید
    .
    دو تا تئوری وجود داره :

    1. این که به کامند at جواب میده اما هیچ کدوم از عملیات های مربوط به سیم کارت رو شناسایی نمی کنه یعنی یه جای کار تو این قسمت مشکل داره .
    این عکسی که تو سایت گذاشته شده در مورد نجوه اتصال سیم کارت ممکنه مال مدل های قبل تر باشه
    شما یک بار دیگه هم به سوکت سیم کارتت دقت کن ببین درست جا زدی یا نه
    معمولا روی سوکت ها عکس لبه کج سیم کارت رو می کشه

    2. در بعضی مواقع پاور دادن مشکل داره . مثلا من با a6 کار می کردم و دقیقا مشکل شما رو داشته باشم . آخرش متوجه شدم تو طراحی ضخامت trace ها نازک هست برای انتقال پاور . حالا شما دارید از ماژول استفاده می کنید و ضخامت trace ها دست شما نیست . اما کاری که میتونید انجام بدید اینه که سیم هایی که برای انتقال پاور استفاده می کنید از ضخامت مناسب داشته باشه و حتی الامکان از سیم های بلند استفاده نکنید.

  5. #5
    Junior Member
    تاریخ عضویت
    Jun 2014
    نوشته ها
    21
    مشکل از ظعقف آنتن gsm بود بردم تو فضای آزاد بدون تو برد و تغذیه تغییر وصل شد

  6. #6
    Junior Member
    تاریخ عضویت
    Dec 2016
    نوشته ها
    7
    نقل قول نوشته اصلی توسط Azartech نمایش پست ها
    مشکل از ظعقف آنتن gsm بود بردم تو فضای آزاد بدون تو برد و تغذیه تغییر وصل شد
    سلام
    ممنون از راهنمایی
    حالا برای حل مشکل آنتن چه روشی رو پیاده کردین؟
    از چه آنتنی استفاده کردی؟

  7. #7
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط mohsen2766 نمایش پست ها
    سلام
    ممنون از راهنمایی
    حالا برای حل مشکل آنتن چه روشی رو پیاده کردین؟
    از چه آنتنی استفاده کردی؟
    آنتنهای pcb همراه خودش
