مشکل نشناختن سیمکارت با sim800l

[roboman]

سلام من این ماژول رو از سایت خریدم
ماژول GSM چهار باند SIM800L با قابلیت GPRS / GSM / SMS
و این مدارو براش بستم
SIM800L – getting the webpage from the Internet | My CMS

حالا دستورات اولیه AT رو قبول میکنه ولی میخای وارد شبکه بشی دیگه نمیشه نه سیمکارت میشناسه نه شبکه و ..
اینم برنامم

#include <SoftwareSerial.h>
SoftwareSerial mySerial(2, 3); // RX, TX
void setup() {
  Serial.begin(9600);  //Скорость порта для связи Arduino с компьютером
  Serial.println("Goodnight moon!");
  mySerial.begin(9600);  //Скорость порта для связи Arduino с GSM модулем
  mySerial.println("AT");
}

void loop() {
  if (mySerial.available())
    Serial.write(mySerial.read());
  if (Serial.available())
    mySerial.write(Serial.read());
}

اگه میشه یه راهنمایی کنید ممنون

[magmagmary]

سلام
ببینید مداری که شما بستید نیازی نیست
تنها نکته ای که برای راه اندازی این ماژول وجود داره اینه که پاوری که این ماژول میخواد 4.2 ولته در صورتی که پاور آردوینو 5 ولته
اومده دو تا دیود گذاشته که افت ولتاژ بوجود بیاره
بقیه المان هایی که گذاشته ضروری نیست

شما علاوه بر استفاده از دو تا دیود که حدود 1.4 تفت ولتاژ داره و ولتاژ 3.6 رو پین پاور sim800 میندازه می تونید از مدار پیشنهادی خود سازنده استفاده کنید که اینه :

با این کار دقیقا ولتاژ 4.2 ولت که ولتاژ بهینه کار با این ماژول هست بوجود میاد .
یه نکته خیلی مهم که ممکنه علت اصلی عدم اتصال ماژول شما به شبکه باشه اینه که شما دارید پاور ماژول رو از آردوینو می گیرید و این در حالیه که آردوینو مازیمم 200 میلی آمپر میتونه جریان بده و برای اتصال به شبکه جریانی بیشتر از این مورد نیازه

بنابراین اولین راه حل اینه که شما پاور این ماژول رو از یه پاور اکسترنال با جریان حدود 1500 میلی آمپر تا 2000 میلی آمپر فراهم کنید.

[roboman]

سلام
من اگه به ورودی پاور جک یه منبع تغذیه 7 ولت 3 آمپر تصب کنم درست میشه؟

[magmagmary]

سلام
من اگه به ورودی پاور جک یه منبع تغذیه 7 ولت 3 آمپر تصب کنم درست میشه؟

خیر چون در هر صورت پایه 5 ولت آردوینو فقط 200 میلی آمپر میتونه تحویل بده و اون هم به خاطر رگولاتوری هست که روش استفاده شده
اگه از این بیشتر بشه باعث سوختن رگولاتور روی برد میشه

[roboman]

سلام پس لطف کنید یه مدار ساده و طریقه درست اتصال تغذیه آداپتور به برد ماژول و اردینو رو بهم بگین
من با ماژولهای دیگه gsm کار کردم راه انداختم اینو نتونستم هنووز

ممنوون.

[roboman]

سلام کسی نبود راهنمایی بکنه؟؟؟

[roboman]

مشکلو فهمیدم سیمکارتو برعکس گزاشته بودم
حالا یه مشکل دیگه نشناختن شبکه است چرا؟؟؟؟

[magmagmary]

مشکلو فهمیدم سیمکارتو برعکس گزاشته بودم
حالا یه مشکل دیگه نشناختن شبکه است چرا؟؟؟؟

هنوز دارید پاور رو از آردوینو میگیرید؟

[roboman]

سلام
نه از یه منبع 2 آمپر گرفتم درست شد تا اینجا ولی دستور at+cops? مقدار صفر بر میگردونه و سیمکارت اصلا به شبکه وصل نمیشه

[magmagmary]

سلام
نه از یه منبع 2 آمپر گرفتم درست شد تا اینجا ولی دستور at+cops? مقدار صفر بر میگردونه و سیمکارت اصلا به شبکه وصل نمیشه

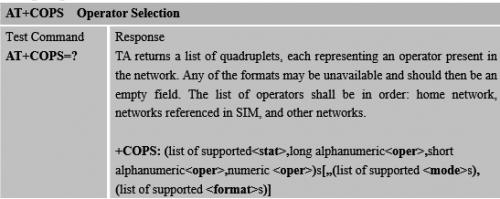

وقتی با مساوی میزنی چی میده بهت ؟
مدل درستور

سیم کارتت پین کد نداره احیانا؟
