مشکل نشناختن سیمکارت با sim800l

[roboman]

سلام

بالاخره راش انداختم مشکل این بود که تغذیه من 5.2 بود و با یک دیود و یا دو تا دیود تغذیش درس نمیشد یه منبع تغذیه 4.8 3 امپر گیر اوردم با یه دیود 1n4007 وصل کردم درست شد. و حالا با یه باتری لیتیومی که 3.8 خروجی میدادم هم تست کردم کار کرد
با تشکر.

[muhammad]

سلام

بالاخره راش انداختم مشکل این بود که تغذیه من 5.2 بود و با یک دیود و یا دو تا دیود تغذیش درس نمیشد یه منبع تغذیه 4.8 3 امپر گیر اوردم با یه دیود 1n4007 وصل کردم درست شد. و حالا با یه باتری لیتیومی که 3.8 خروجی میدادم هم تست کردم کار کرد
با تشکر.

سلام خسته نباشی می تونی یه توضیح تصویری مثل این بگذاری ممنون می شم.
http://forum.arduino.ir/4/7/2180.html

[roboman]

سلام

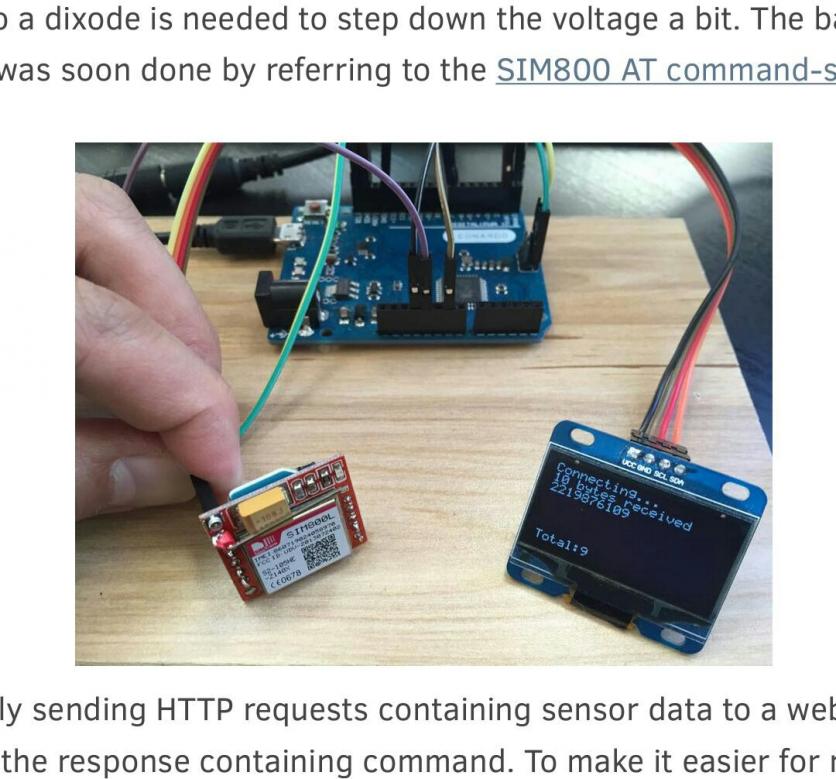

من از این مدار ج گرفتم

[Azartech]

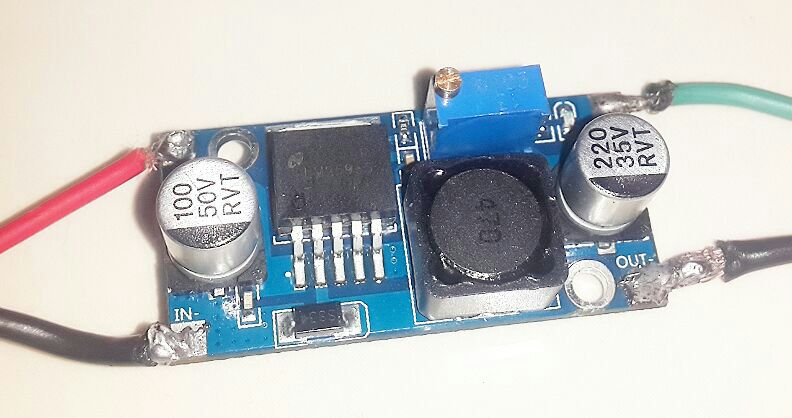

از دیروز روی راه اندازی این ماژول کارمیکنم ، ماژول تو اتصال به کامپیوتر و دریافت و پاسخ به at هیچ مشکلی نداره ولی عین مشکلی که دوستمون تو اول تاپیک مطرح کردن ف مشکل اتصال و رجیستر شدن رو شبکه رو دارم تماس میگیرم میگه خاموشه ، sms هم دلیور نمیشه ، دو تا سیم کارت مختلف امتحان کردم ، حالت سیم کارت رو هم مشابه تصویر راهنما نصب کردم (گوشه مورب به سمت بیرون) ، اول از منبع تغذیه 1.3a روی 4.2v استفاده میکردم الان از یه آداپتور 24v - 2a به همراه ماژول مبدل و رگولاتور دی سی به دی سی ، منبع تغذیه قابل تنظیم 3 آمپر - 1.25 تا 35 ولت استفاده میکنم ولی هیچ تغییری دیده نمیشه و عین حالت قبلی ، اول فقط آنتن PCB رو وصل کرده بودم ولی بعد آنتن فنری رو هم نصب کردم ولی نتیجه ای حاصل نشده

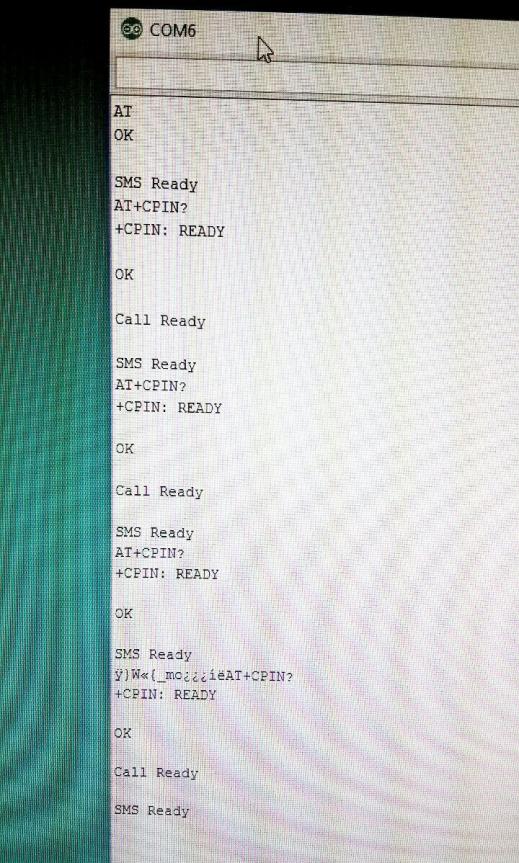

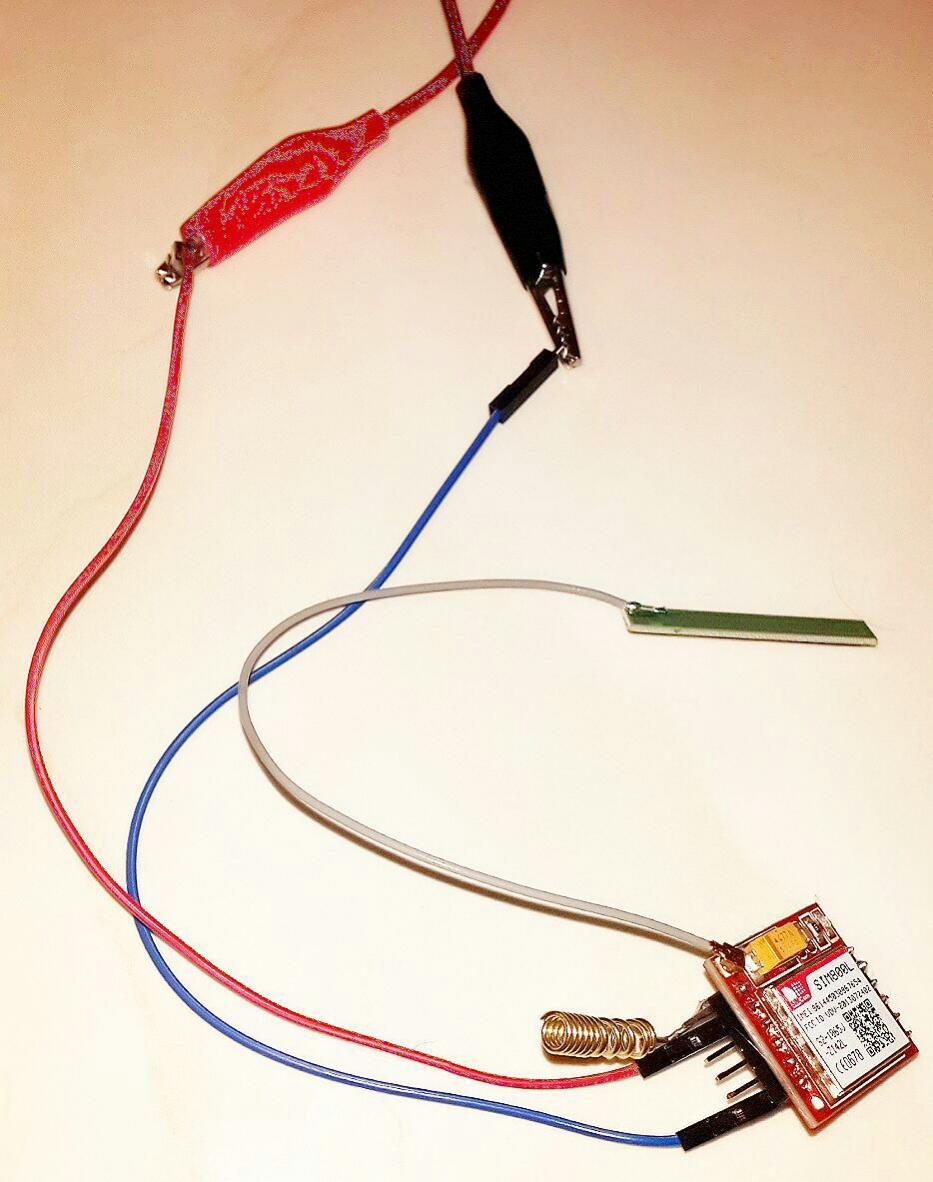

در ادامه هم عکسهایی از مدار ، منبع تغذیه و کدهای AT









تعدادی از دوستان به ضعف آنتن ها اشاره کردن ولی برام جالبه که تو سایتهای خارجی بدون آنتن PCB و یه تیکه میله که به پایه Net لحیم شده آموزش گذاشتن






دوستان بخصوص magmagmary عزیز راهنمایی بفرمائید
.

[Azartech]

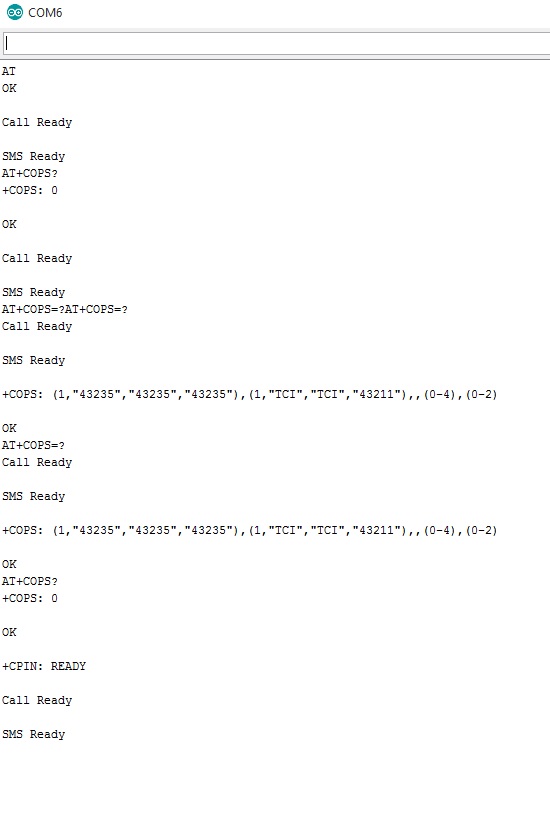

اینها هم پاسخ به at های cops , cpin

ظاهرا اپراتورها رو میشناسه ولی نمیتونه رجیستر بشه

[Azartech]

دوبار ارسال شد

[magmagmary]

از دیروز روی راه اندازی این ماژول کارمیکنم ، ماژول تو اتصال به کامپیوتر و دریافت و پاسخ به at هیچ مشکلی نداره ولی عین مشکلی که دوستمون تو اول تاپیک مطرح کردن ف مشکل اتصال و رجیستر شدن رو شبکه رو دارم تماس میگیرم میگه خاموشه ، sms هم دلیور نمیشه ، دو تا سیم کارت مختلف امتحان کردم ، حالت سیم کارت رو هم مشابه تصویر راهنما نصب کردم (گوشه مورب به سمت بیرون) ، اول از منبع تغذیه 1.3a روی 4.2v استفاده میکردم الان از یه آداپتور 24v - 2a به همراه ماژول مبدل و رگولاتور دی سی به دی سی ، منبع تغذیه قابل تنظیم 3 آمپر - 1.25 تا 35 ولت استفاده میکنم ولی هیچ تغییری دیده نمیشه و عین حالت قبلی ، اول فقط آنتن PCB رو وصل کرده بودم ولی بعد آنتن فنری رو هم نصب کردم ولی نتیجه ای حاصل نشده
در ادامه هم عکسهایی از مدار ، منبع تغذیه و کدهای AT

تعدادی از دوستان به ضعف آنتن ها اشاره کردن ولی برام جالبه که تو سایتهای خارجی بدون آنتن PCB و یه تیکه میله که به پایه Net لحیم شده آموزش گذاشتن

دوستان بخصوص magmagmary عزیز راهنمایی بفرمائید
.

دو تا تئوری وجود داره :

1. این که به کامند at جواب میده اما هیچ کدوم از عملیات های مربوط به سیم کارت رو شناسایی نمی کنه یعنی یه جای کار تو این قسمت مشکل داره .
این عکسی که تو سایت گذاشته شده در مورد نجوه اتصال سیم کارت ممکنه مال مدل های قبل تر باشه
شما یک بار دیگه هم به سوکت سیم کارتت دقت کن ببین درست جا زدی یا نه
معمولا روی سوکت ها عکس لبه کج سیم کارت رو می کشه

2. در بعضی مواقع پاور دادن مشکل داره . مثلا من با a6 کار می کردم و دقیقا مشکل شما رو داشته باشم . آخرش متوجه شدم تو طراحی ضخامت trace ها نازک هست برای انتقال پاور . حالا شما دارید از ماژول استفاده می کنید و ضخامت trace ها دست شما نیست . اما کاری که میتونید انجام بدید اینه که سیم هایی که برای انتقال پاور استفاده می کنید از ضخامت مناسب داشته باشه و حتی الامکان از سیم های بلند استفاده نکنید.

[Azartech]

مشکل از ظعقف آنتن gsm بود بردم تو فضای آزاد بدون تو برد و تغذیه تغییر وصل شد

[muhammad]

سلام


من از این مدار ج گرفتم

عالیه و ممنون فقط تو بخش اتصال 5 ولت اضافه لطفآ راهنمایی کن چون من قبلا برد رو همینجوری سوزوندم برای همین می گم.
اگه با عکس از روی برد آردینو خودت باش بهتر ممنون می شم

[magmagmary]

عالیه و ممنون فقط تو بخش اتصال 5 ولت اضافه لطفآ راهنمایی کن چون من قبلا برد رو همینجوری سوزوندم برای همین می گم.
اگه با عکس از روی برد آردینو خودت باش بهتر ممنون می شم

به نظر من روشی که در بالا داره استفاده می کنه یه مقدار ریسکیه
چرا که اومده پاور آردوینو رو از پین 5 ولت تهیه کرده .
این 5ولت در واقع از رو یگرگولاتور گذشته و دیگه هیچ رگولاتوری بعد از وجود نداره که اگر (اگر ) به هر دلیلی ولتاژ رفت بالای 5 ولت اونو کم کنه

و اگر ولتاژ یهو بره بالای 5 میتونه به میکروهای رو ی برد آسیب برسونه

این روش رو در صورتی باید تست کنید که از 5 ولت بودن منبع ( دقیقا 5 ولت ) اطمینان داشته باشید.

اما در مورد تامین پاور سیم800 روش درستی رو پیش گرفته .
اومده از یه ترکیب خازن و مقاومت استفاده کرده که باعث میشه دقیقا 4.2 ولت روی پایه vcc بیفته.

تو دیتاشیت سیم 800 هم که بخونید ولتاژ بهینه برای تامین پاور سیم 800 همین 4.2 هست.

تو پرانتز بگم که میتونید از باتری های لیتیومی تک سل با میلی آمپر ساعت بالا هم استفاده کنید به راحتی
