آموزش upgrade کردنfirmware پروگرامر USBasp میکروکنترلر

[magmagmary]

در صورتی که این پروگرامر را خریده باشید می دانید که firmware روی برد قدیمی است و لازم است upgrade شود. برای این کار ابتدا نرم افزار progisp را از فایل های اتچ شده دانلود کنید. درایور مربوط به قطعه نیز از فروشگاه قابل استفاده است.

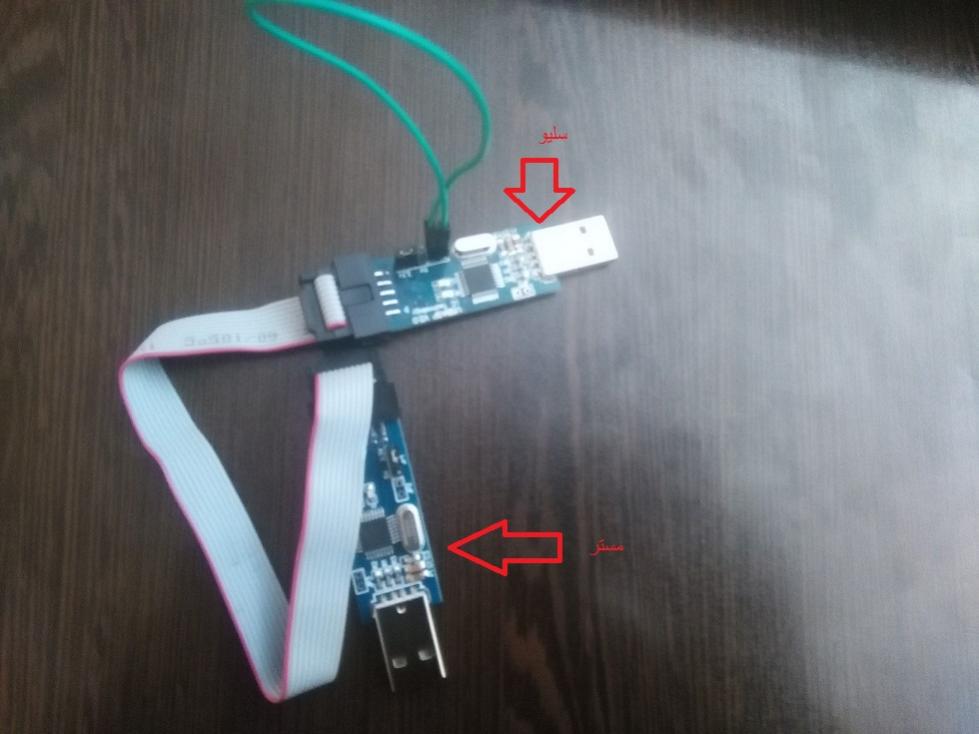

این آموزش با استفاده از یک USBasp دیگر یک USBasp را upgrade می کند. برای روان تر شدن متن به USBasp پروگرام کننده USBasp مستر و به USBasp پروگرام شونده USBasp سلیو می گوییم. تنها تمهید سخت افزاری مورد نیاز برای این کار این است که جامپر jp2 روی USBasp سلیو باید اتصال کوتاه شود مانند عکس زیر

USBasp مستر را به پورت usb کامپیوتر وصل کنید و وارد محیط نرم افزاری شوید:

به قسمت علامت گذاری شده در شکل دقت کنید. در صورتی که USBasp توسط کامپیوتر شناخته شده باشد هر دو آیتم فعال می باشد.

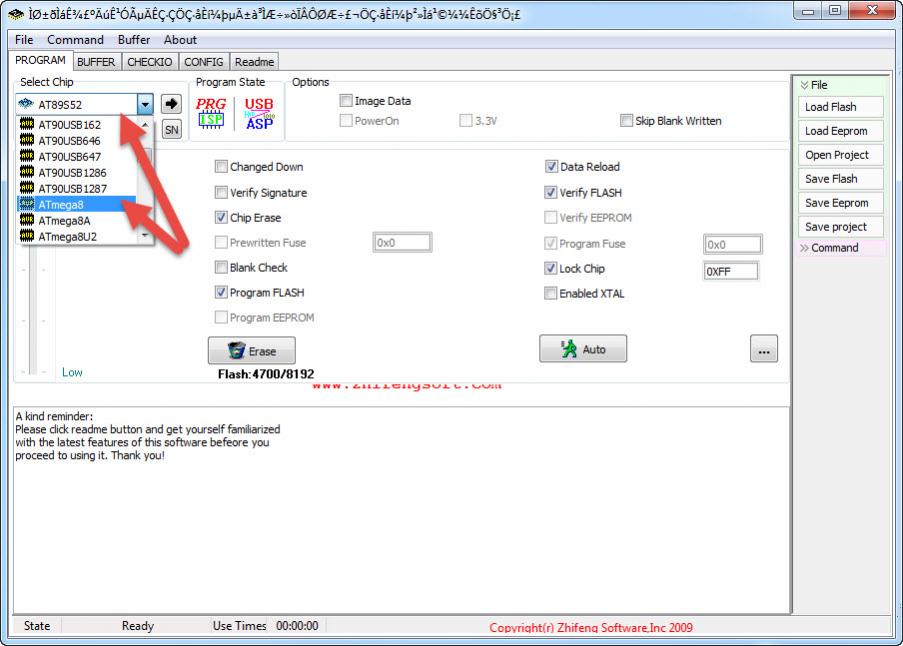

در قسمت علامت گذاری شده در شکل زیر برد را atmega8 انتخاب کنید:

وراد قسمت علامت گذاری شده در شکل شوید:

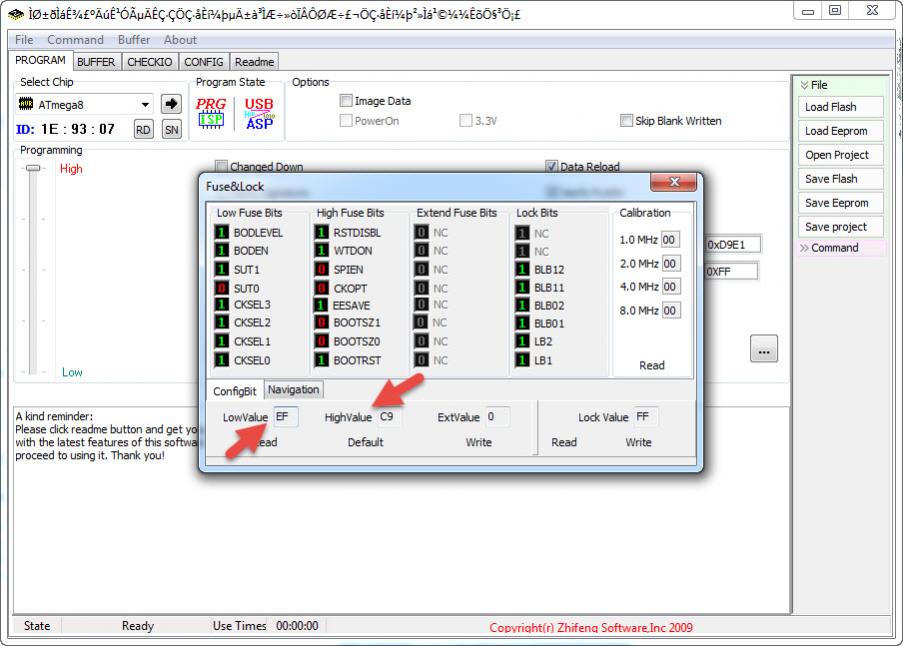

مقادیر low value و highvalue را به مقادیر وارد شده در شکل تغییر دهید:

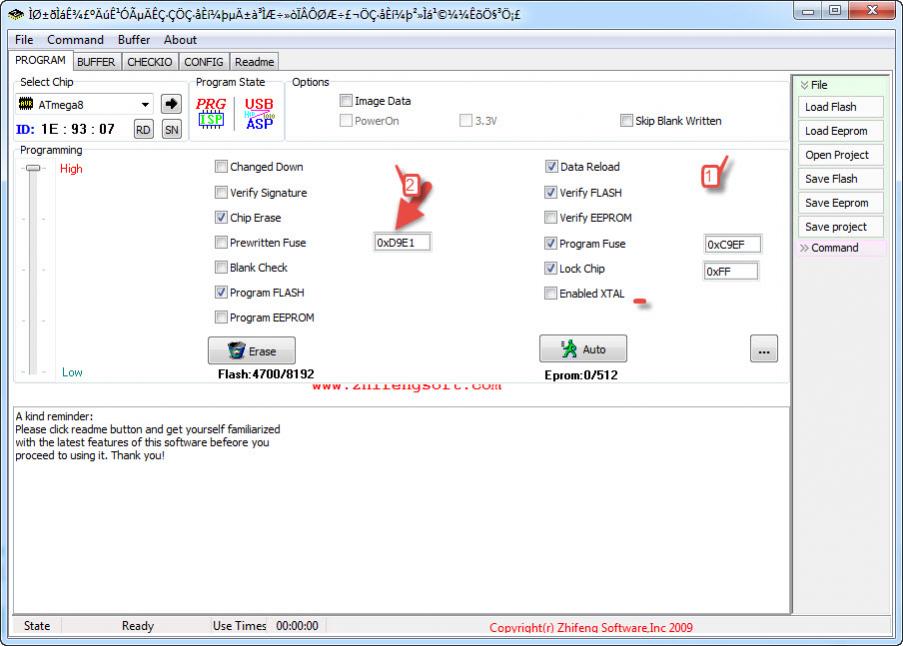

در عکس زیر دقت کنید مقادیری را که وارد کرده اید را چک کنید سپس روی آیتم شماره 2 کلیک کنید:

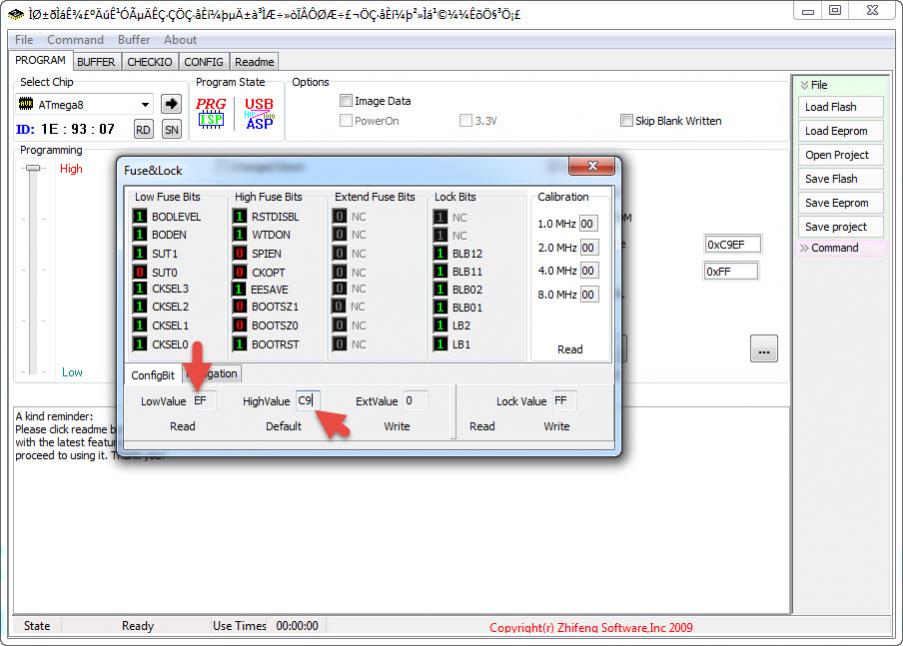

در صفحه باز شده مانند قسمت قبل مقادیر low value و highvalue را به مقادیر وارد شده در شکل تغییر دهید:

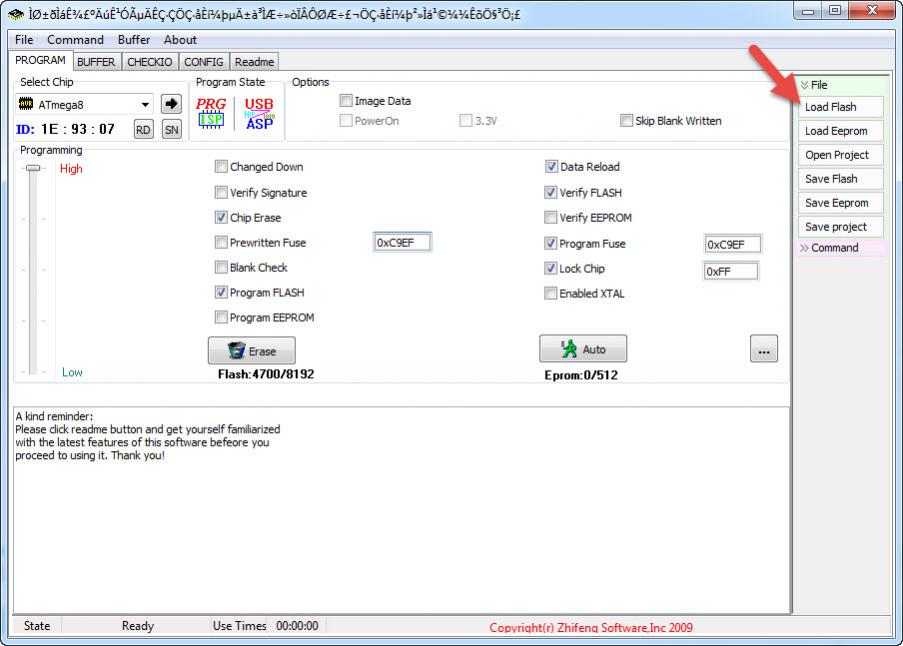

مرحله بعد وارد قسمت load flash شوید:

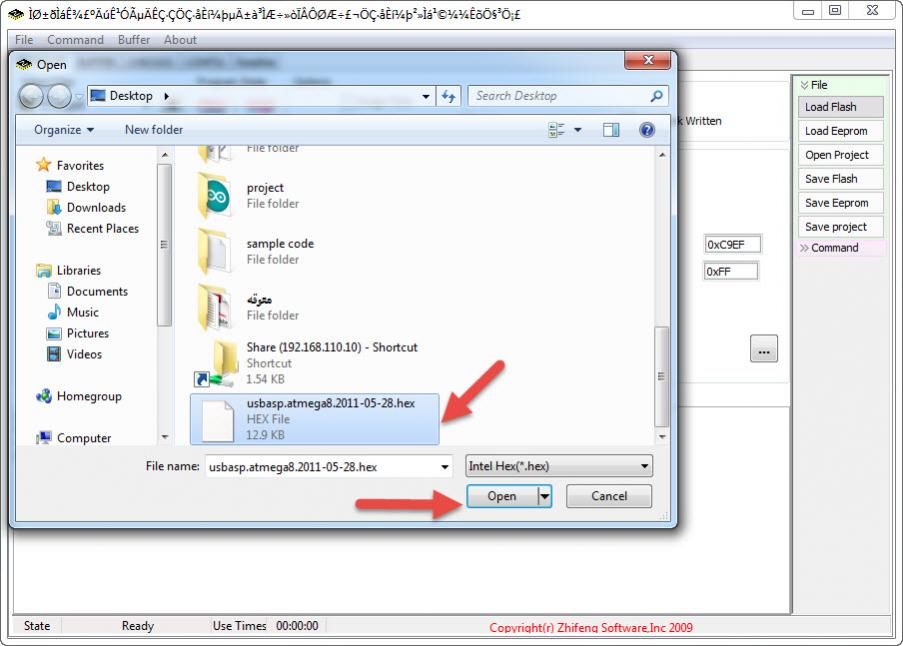

در این قسمت فایل hex اتچ شده را انتخاب کنید و open کنید:

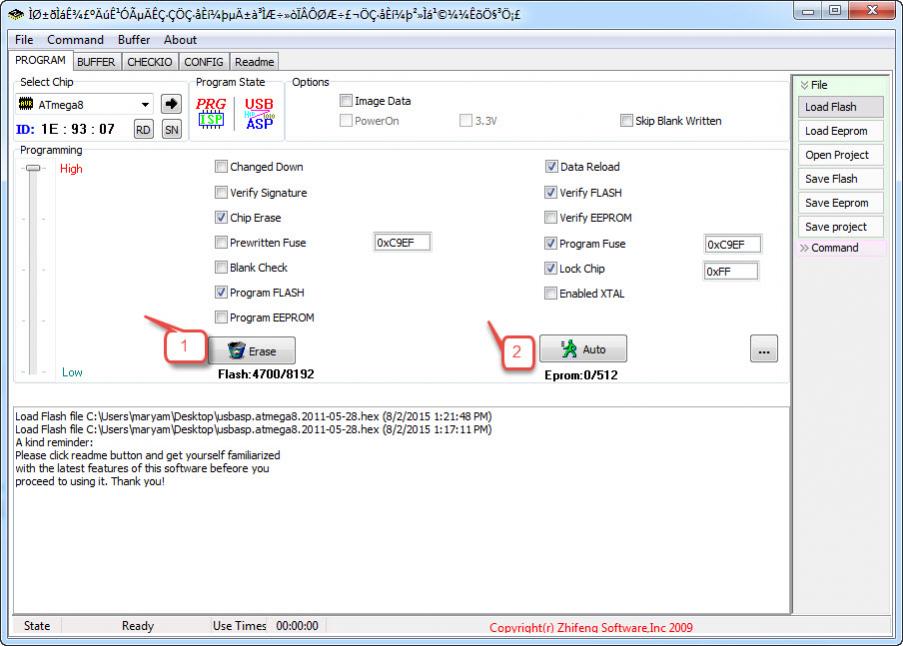

بعد از طی کردن این مراحل آماده آپدیت کردن firmware هستیم. برای این کار مطابق عکس زیر ابتدا توسط آیتم erase چیپ را پاک کنید. سپس توسط آیتم auto کد firmware را آپلود کنید.

کلیپ ویدیویی ضمیمه شده مراحل را قدم به قدم نمایش می دهد
