ماژول ساعت DS1307 RTC + باتری (real-time clock )

[mr.ansaripour]

این ماژول در طول روز حدود 20 ثانیه جلو میوفته
IC قطعا درست کار میکنه چون روی یکسری مادر بوردهای قدیمی از همین آیسی برای ساعت استفاده میشد.
احتمالا مشکل از کریستاله.
من نتونستم کریستال 32.000Khz پیدا کنم ولی گویا با این کریستال ساعت دقیق میشه .

ولی ماژول ماژول ساعت فوق دقیق DS3231 با رابط I2C همون طور که از اسمش پیداست چون از آیسی DS3231 استفاده میکنه که کریستال داخلی داره واقعا فوق دقیق کار میکنه.

سلام ببخشید من از این ماژول استفاده کردم و دیود شیشه ای شکل آن رو هم برداشتم تا باتری من که غیر قابل شارژه، شارژ نشه یا بهتر بگم فاسد نشه ولی در هر دو حالت باز زمان عقب می افته علت چیست به نظر شما ؟

[magmagmary]

سلام ببخشید من از این ماژول استفاده کردم و دیود شیشه ای شکل آن رو هم برداشتم تا باتری من که غیر قابل شارژه، شارژ نشه یا بهتر بگم فاسد نشه ولی در هر دو حالت باز زمان عقب می افته علت چیست به نظر شما ؟

سلام
تایپک قبل رو مطالعه کردید ؟
شما هم در حد 1 ثانیه در روز عقب می افتید؟

[mr.ansaripour]

سلام
تایپک قبل رو مطالعه کردید ؟
شما هم در حد 1 ثانیه در روز عقب می افتید؟

بله مطالعه کردم هم این موضوع رو هم موضوع فوق دقیق ds3231 رو. هنوز علت این عقب افتادگی زمان رو وقتی باتری روش هست و متصل به برق نیست، نمی فهمم.

[mr.ansaripour]

سلام
تایپک قبل رو مطالعه کردید ؟
شما هم در حد 1 ثانیه در روز عقب می افتید؟

بحث 1 ثانیه نیست بحث سر اینه که اولین باری که کد رو می ریزم روی برد هر بار که ریست می کنم از همان زمان شروع می کنه یا اگر از رایانه جدا کنم و چند ساعت بعد بزنم به رایانه باز از همان زمانی که برنامه روش ریخته شده شروع می کنه

[hamedbc]

سلام دوستان
وقتی کامپایل میکنم این ارور را میده؟
Error compiling for board Arduino/Genuino Mega or Mega 2560
این یعنی با بورد مشکل داره؟

[magmagmary]

سلام دوستان
وقتی کامپایل میکنم این ارور را میده؟
Error compiling for board Arduino/Genuino Mega or Mega 2560
این یعنی با بورد مشکل داره؟

کتابخونه با مگا مشکل داره گویا

خط های پیاان ارورت رو دقیقت تربخون گفته با چیش مشکل داره
شاید لازم باشه بری جنس یه متغیر رو عوض کنی

[کاوه]

سلام
من این ماژول رو استفاده کردم اما باتری که روش هست جواب نمیده و بعضی وقت ها اطلاعات 1307 پاک میشه. میخوام از یه باطری با توان بالاتر استفاده کنم اما ورودی که روی برد به اسم bat نشون داده شده به پایه ی مثبت جای باتری وصل نیست. آیا این ورودی که به اسم bat در کنار ورودی گراند هست مربوط به باتری هست یا چیز دیگه ای هست؟

[magmagmary]

طبق چیزهایی که تو فروم های خارجی نوشته این پین خروجی هست و ولتاژ باتری رو نمایش میده که باتری چقدر شارژ داره عملا

رفرنس:forum.hobbycomponents.com - View topic - Tiny RTC DS1307 + 24C32 Real Time Clock Module (HCMODU0011)

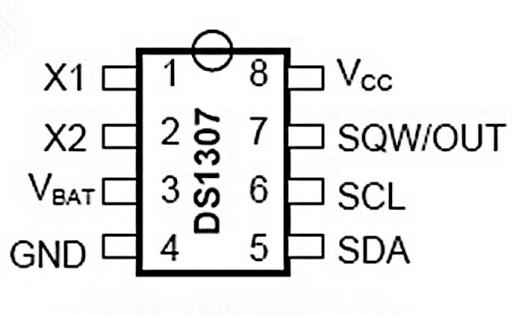

این پین باید به پین شماره 3 خود چیپ

1307 وصل باشه

[mahyarr]

Arduino: 1.6.12 (Windows 10), Board: "Arduino/Genuino Mega or Mega 2560, ATmega2560 (Mega 2560)"

Build options changed, rebuilding all
In file included from C:\Users\Mahyar\AppData\Local\Temp\arduino_modifie d_sketch_417706\rtc_format.pde:1:0:

C:\Users\Mahyar\Documents\Arduino\libraries\DS1307 RTC/DS1307RTC.h:19:22: error: 'tmElements_t' has not been declared

static bool read(tmElements_t &tm);

^

C:\Users\Mahyar\Documents\Arduino\libraries\DS1307 RTC/DS1307RTC.h:20:23: error: 'tmElements_t' has not been declared

static bool write(tmElements_t &tm);

^

rtc_format:10: error: 'tmElements_t' does not name a type

tmElements_t tm;

^

C:\Users\Mahyar\AppData\Local\Temp\arduino_modifie d_sketch_417706\rtc_format.pde: In function 'void setup()':

rtc_format:20: error: expected primary-expression before ')' token

if (RTC.write(tm)) {

^

C:\Users\Mahyar\AppData\Local\Temp\arduino_modifie d_sketch_417706\rtc_format.pde: In function 'bool getTime(const char*)':

rtc_format:53: error: expected unqualified-id before '.' token

tm.Hour = Hour;

^

rtc_format:54: error: expected unqualified-id before '.' token

tm.Minute = Min;

^

rtc_format:55: error: expected unqualified-id before '.' token

tm.Second = Sec;

^

C:\Users\Mahyar\AppData\Local\Temp\arduino_modifie d_sketch_417706\rtc_format.pde: In function 'bool getDate(const char*)':

rtc_format:70: error: expected unqualified-id before '.' token

tm.Day = Day;

^

rtc_format:71: error: expected unqualified-id before '.' token

tm.Month = monthIndex + 1;

^

rtc_format:72: error: expected unqualified-id before '.' token

tm.Year = CalendarYrToTm(Year);

^

exit status 1
'tmElements_t' does not name a type

This report would have more information with
"Show verbose output during compilation"
option enabled in File -> Preferences.
برای من همش همچین اروری میده چه کاری باید انجام بدم؟

[zohreh_nsr]

سلام من وقتی کد set time رو کامپایل میکنم رو خط tmElements_t tm;
ارور میده... مشکلش چیه؟ ممنون میشم اگه راهنماییم کنید
