ماژول بلوتوث سریال - Serial Bluetooth HC-06

[yosefij]

باسلام من یه ماژول بلوتوث خریدم

نمیدونم 05 یا 06
تنظیمات نمیگیره هر کار میکتنم با نرم افزار اردینو

[mesam]

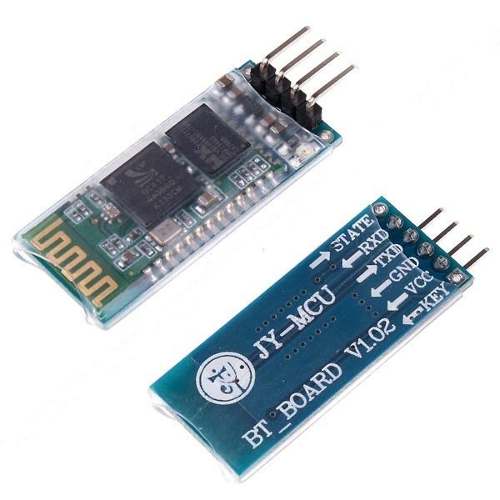

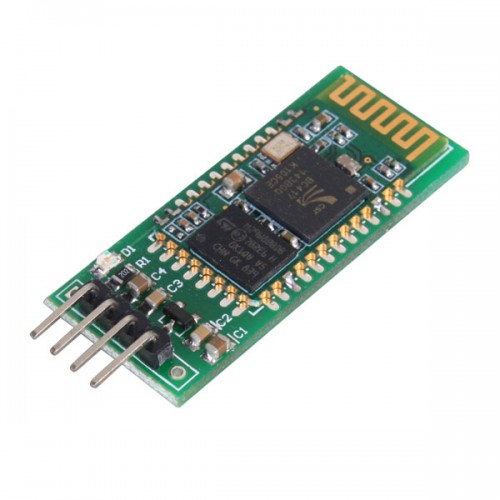

ماژول بلوتوث سریال - Serial Bluetooth HC-06
ماژول بلوتوث سریال برای تبدیل پورت سریال به بلوتوث بکار می رود.این ماژول دارای دو مد است Master و Slave وظیفه اصلی بلوتوث سریال جایگزینی پورت سریال است مانند دو MCU که می خواهند با یکدیگر ارتباط برقرار کنند. یکی به صورت بلوتوث Master و دیگری بصورت Slave متصل می شوند.اتصال آنها باعث تشکیل یک زوج ارتباطی می شود. این ارتباط بلوتوث معادل نظیر اتصال پورت سریال شامل سیگنالهای RXD و TXD است.
نکته:ماژول HC-06 توسط کارخانه به عنوان Master یا Slave تعریف می شود و بعد از آن امکان تغییر نوع مد ماژول نمی باشد و بر خلاف این ماژول ،در مدل های HC-09 و HC-07 با یک دستور AT امکان تغییر مد Master یا Slave وجود دارد.با استفاده از این ماژول می توانید توسط آردینو با کامپیوتر خود آرتباط بصورت سریال برقرار کنید.






مشخصات
ارتباط از طریق UART
تغذیه: 3-4.2V
دارای نشانگر LED

مثال
برنامه زیر دیتا مورد نظر را از طریق ماژول به کامپیوتر می فرستد.که در serial Monitor قایل مشاهده است.

]

int cnt = 0; // Counter

void setup() {
Serial.begin(9600); // Initialization
}

void loop() {
cnt++;
Serial.print("Hello BB from Arduino! Counter:"); // print message
Serial.println(cnt); // print counter
delay(1000); // wait 1 sec
}

مرجع:
Arduino and Bluetooth

جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.

سلام
برد این ماژول چقدره؟
