ماژول نمایشگر 128x64 oled

**khamiru** · 10-19-2015, 09:28 PM

نوشته اصلی توسط Hessam.08

درود دوستان؛
-- چطوری میشه توی این ماژول که 16 پین داره، پروتکل spi رو انتخاب کرد؟
-- آیا نیاز به لحیم کاری هست (تغییر مقاومت ها)؟
-- پروتکل پیش فرضی که موقع خرید ست شده چیه؟
با سپاس از شما.

پروتکل پیشفرض SPI هست.
برای تغییر پروتکل احتیاج به لحیم کاری هست. (تغییر مکان مقاومت های R3-R8 یا همان BS0-2)
برای اطلاع بیشتر، صفحه 14 و 15 دیتاشیت SSD1306 را مطالعه کنید

**Hessam.08** · 10-19-2015, 11:23 PM

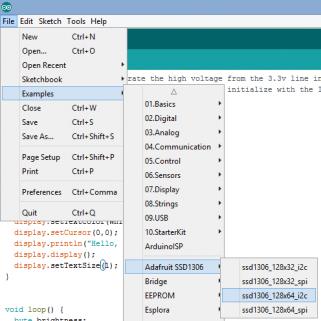

من ماژول رو به پایه های SPI سخت افزاری (پین هدر نری ICSP روی برد Arduino Nano) و همچنین SPI نرم افزاری (پینهای دیجیتال) طبق تنظیمات مثالهای Adafruit متصل کردم و با کتابخونه Adafruit هم سعی کردم، ولی اصلا چیزی روی صفجه ظاهر نشد! فقط بعد از چند ثانیه مثل لامپ مهتابی چند خط سفید افقی روی صفحه چشمک میزنه و بعدش دیگه هیچی نمیاد.
یه سؤال: تفاوت SPI سه سیمه با چهار سیمه در چیه؟
چون به نظر میاد SPI پیشفرض این ماژول، سریال سه سیمه باشه!

**amirzb** · 10-20-2015, 07:07 AM

من از یه فروشگاه دیگه اینو خریدم 6 پین داشت ، خیلی هم راحت راه افتاد با این لینک How to use OLED display arduino module

**aynehband** · 06-30-2018, 10:56 AM

سلام
1- به صورت کلی برای پیدا کردن آدرس ماژول ها در I2C از اسکنر استفاده کنید.
https://playground.arduino.cc/Main/I2cScanner

2- استاندارهای سه سیمه SPI هم به صورت زنجیره ای هستند یعنی DI به DO وصل میشه و همین طور برای بعدی.
