موضوع: آموزش پروگرام کردن برد توسعه witty

  1. #1
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064

    آموزش پروگرام کردن برد توسعه witty

    سلام
    اول از آموزش زیر بردهای سری esp رو در آردوینو اضافه کنید:
    http://forum.arduino.ir/8/21/1266.html#post5727
    بعد از اتمام این مرحله:

    به برد که نگاه کنید دو تا پورت میکرو usb می بینید:
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: Witty_cloud_1-350x350.jpg
مشاهده: 449
حجم: 28.0 کیلو بایت

    در حقیقت این برد دو طبقه است.
    طبقه زیرن برد که این هست رو بهش توجه کنید:


    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 2015-12-21_10-16-45.jpg
مشاهده: 387
حجم: 19.3 کیلو بایت

    چیپ usbبه ttl این برد ch340 هست که با داشتن این امکان می تونید از طریق میکرو usbبرد رو پروگرام کنید و این یک از بهترین خصوصیات این برد هست. در واقع از بین دو تا میکرو usb که در عکس بالا معرفی شد میکرو usb پایین برای پروگرام استفاده میشه (والبته پاور)
    وقتی برد رو پروگرام کردید می تونید از روی این پایه جداش کنید و صرفا خود برد esp رو داشته باشید و با پورت میکرو usb روش پاورش رو فراهم کنید. دقت کنید که وقتی برد رو از پایه جدامی کنید دیگه با میکرو usb روش امکان پروگرام رو نخواهید داشت.

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 2015-12-21_10-24-07.jpg
مشاهده: 323
حجم: 18.2 کیلو بایت

    یه بار دیگه برد رو سر هم کنید (esp8266 رو روی بیس سوار کنید) و کابل میکرو usb رو به بیس وصل کنید مطابق عکس زیر:
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 2015-12-21_10-41-05.jpg
مشاهده: 335
حجم: 18.5 کیلو بایت
    اکنون به سراغ پروگرام برد می رویم:
    نرم افزار آردوینو (اسکچ) را باز کنید.
    در قسمت انتخاب برد،برد adafruit huzzah esp8266 را انتخاب کنید.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 2015-12-21_10-31-56.jpg
مشاهده: 476
حجم: 18.7 کیلو بایت

    در قسمت پورت هم پورت کامی رو که به برد اختصاص داده انتخاب کتیداگر در این مرحله مشکل به هم زدید زیر همین پست کامنت بزارید)
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 2015-12-21_10-43-10.jpg
مشاهده: 365
حجم: 19.5 کیلو بایت

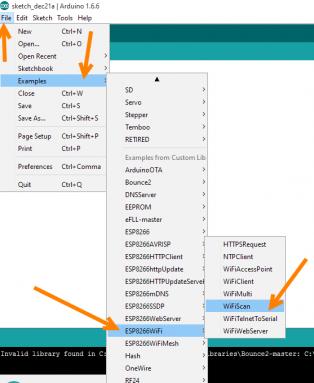

    حالاکدی رو که قراره آپلود کنید انتخاب کنید. مثلا کد اسکن وایفای های اطراف رو در نظر بگیرید که مطابق عکس زیر می تونید بیاریدش:

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 2015-12-21_10-35-12.jpg
مشاهده: 471
حجم: 19.7 کیلو بایت

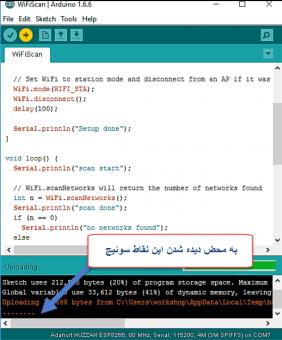

    کلید آپلود رو بزنید. قبل از پر شدن رنج سبز رنگ سوئیچ فلش (Flash) روی برد زیری رو نگه دارید تا مطابق تصویر نقطه های قرمز رنگ دیده بشن(همزمان با شروع نقطه ها یه ال ای دی آبی روی خود چیپ esp شروع به چشمک زدن می کنه).به محض دیده شدن این نقطه ها دستتون رو از سوئیچ بردارید . وقتی نقطه ها ثابت شدن و چشمک زن آبی روی برد ایستاد یعنی آپلود تموم شده. مادامی که در مد فلش باقی بمونید احتیاجی به نگه داشتن سوئیچ فلش نیست و راحت آپلود کنید.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 2015-12-21_10-45-44.jpg
مشاهده: 422
حجم: 19.8 کیلو بایت

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 2015-12-21_10-58-33.jpg
مشاهده: 399
حجم: 20.4 کیلو بایت
    ویرایش توسط magmagmary : 12-22-2015 در ساعت 12:59 PM

  2. #2
    Junior Member
    تاریخ عضویت
    Feb 2016
    نوشته ها
    1
    dar ghesmate entekhabe port moshkel darim
    لایک کردن

  3. #3
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط ehsaneam نمایش پست ها
    dar ghesmate entekhabe port moshkel darim

    یعنی اصلا حتی تو device manager هم نشناختتش؟

  4. #4
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586

  5. #5
    Member
    تاریخ عضویت
    Jul 2016
    نوشته ها
    54
    این برد پین pwm نداره لطفا بردی رو معرفی کنید که pwm هم داشته باشه

  6. #6
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط am.koshesh@gmail.com نمایش پست ها
    این برد پین pwm نداره لطفا بردی رو معرفی کنید که pwm هم داشته باشه

    دوست عزیز چیپ Esp8266 روی پینهاش PWM داره
    از 0 تا 1023
    Reference

  7. #7
    GT2
    GT2 آنلاین نیست.
    Junior Member
    تاریخ عضویت
    Aug 2016
    نوشته ها
    8
    سلام کار کردن با این برد مثل esp01 هست؟چون 01 تو فروشگاه موجود نیست؟

  8. #8
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط GT2 نمایش پست ها
    سلام کار کردن با این برد مثل esp01 هست؟چون 01 تو فروشگاه موجود نیست؟

    کلا روش کار با ماژول های esp8266 مشابه هست تنها تفاوتی که ماژول ها با هم دارن نوع آنتن / پینهایی که بیرون کشیده شدن هست ( و البته firmware )

    بنابراین میتونید با توجه به پینهایی که تو witty بیرون کشیده شده و تطابق اون با پینهای مورد نیازتون بررسی کنید.

  9. #9
    Member
    تاریخ عضویت
    Jul 2016
    نوشته ها
    54
    سلام تمام روش ها رو انجام دادم . ولی در مورد فرکانس و فلش سایز و آپلود اسپید . توضیح نداده بودید .
    فرکانس گذاشتم 80
    فلش گذاشتم 4
    آپلود 115200
    طرز نگه داشتن کلید فلش رو هم مطابق گفته شما انجام دادم ولی
    در نهایت ارور داد
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: error.jpg
مشاهده: 214
حجم: 92.3 کیلو بایت

  10. #10
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط am.koshesh@gmail.com نمایش پست ها
    سلام تمام روش ها رو انجام دادم . ولی در مورد فرکانس و فلش سایز و آپلود اسپید . توضیح نداده بودید .
    فرکانس گذاشتم 80
    فلش گذاشتم 4
    آپلود 115200
    طرز نگه داشتن کلید فلش رو هم مطابق گفته شما انجام دادم ولی
    در نهایت ارور داد
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: error.jpg
مشاهده: 214
حجم: 92.3 کیلو بایت
    لازم نبود مقادیر پیش فرض رو تغییر بدید

    برگردونید به دیفالت
