موضوع: سنسور نبض - سنسور ضربان قلب - Pulse Sensor

  1. #1
    Senior Member
    تاریخ عضویت
    Mar 2013
    محل سکونت
    Iran
    نوشته ها
    138

    Lightbulb سنسور نبض - سنسور ضربان قلب - Pulse Sensor

    سنسور نبض
    سنسور نبض آردوینو می تواند نبض را به سادگی اندازه گیری کند. پزشکان با استفاده از سنجش نبض سطح استرس ، آرامش ،آمادگی جسمانی ، وضعیت بهداشتی و ... تعیین می کنند. این اطلاعات به آسانی با استفاده از اندازه گیری لمسی بدست می آید. شما می توانید با استفاده از لمس کردن رگ های مچ دست یا گردن ضربان نبض خود را تعیین کنید. سنسور نبض در هر ناحیه از پوست (مانند انگشت یا نرمه گوش) تغییرات نامحسوس انبساط موی رگ های خونی برای سنجش ضربان قلب شما آشکار می کند. و آن پالس دیتا را به آردوینو شما برای پردازش می فرستد. اطلاعات مربوط به ضربان قلب می تواند برای طراحی یک روتین ورزش ، مطالعه روی فعالیت هایتان ، تعیین سطح اضطراب و یا پروژه های سرگرم کننده مفید باشد این سنسور ضربان بصری ساده قلب را تقویت کرده و نویزهای آن را حذف می کند تا خواندن آسان و مطمئن نبض را فراهم آورد.این سنسور با 3 یا 5 ولت و بوسیله آردوینو قابل راه اندازی است. مصرف جریان این سنسور در5V تنها 4mA است.


    مثال
    سنسور نبض در مثال زیر به همراه آردوینو امکان تعیین ضربان قلب را فراهم می کند LED پین 13 به همراه ضربان قلب چشمک می زند.


    کد:
    >>> Pulse Sensor purple wire goes to Analog Pin 0 <<< Pulse Sensor sample aquisition and processing happens in the background via Timer 2 interrupt. 2mS sample rate. PWM on pins 3 and 11 will not work when using this code, because we are using Timer 2! The following variables are automatically updated: Signal : int that holds the analog signal data straight from the sensor. updated every 2mS. IBI : int that holds the time interval between beats. 2mS resolution. BPM : int that holds the heart rate value, derived every beat, from averaging previous 10 IBI values. QS : boolean that is made true whenever Pulse is found and BPM is updated. User must reset. Pulse : boolean that is true when a heartbeat is sensed then false in time with pin13 LED going out. This code is designed with output serial data to Processing sketch "PulseSensorAmped_Processing-xx" The Processing sketch is a simple data visualizer. All the work to find the heartbeat and determine the heartrate happens in the code below. Pin 13 LED will blink with heartbeat. If you want to use pin 13 for something else, adjust the interrupt handler It will also fade an LED on pin fadePin with every beat. Put an LED and series resistor from fadePin to GND. Check here for detailed code walkthrough: http://pulsesensor.myshopify.com/pages/pulse-sensor-amped-arduino-v1dot1 Code Version 1.2 by Joel Murphy & Yury Gitman Spring 2013 This update fixes the firstBeat and secondBeat flag usage so that realistic BPM is reported. */ // VARIABLES int pulsePin = 0; // Pulse Sensor purple wire connected to analog pin 0 int blinkPin = 13; // pin to blink led at each beat int fadePin = 5; // pin to do fancy classy fading blink at each beat int fadeRate = 0; // used to fade LED on with PWM on fadePin // these variables are volatile because they are used during the interrupt service routine! volatile int BPM; // used to hold the pulse rate volatile int Signal; // holds the incoming raw data volatile int IBI = 600; // holds the time between beats, must be seeded! volatile boolean Pulse = false; // true when pulse wave is high, false when it's low volatile boolean QS = false; // becomes true when Arduoino finds a beat. void setup(){ pinMode(blinkPin,OUTPUT); // pin that will blink to your heartbeat! pinMode(fadePin,OUTPUT); // pin that will fade to your heartbeat! Serial.begin(115200); // we agree to talk fast! interruptSetup(); // sets up to read Pulse Sensor signal every 2mS // UN-COMMENT THE NEXT LINE IF YOU ARE POWERING The Pulse Sensor AT LOW VOLTAGE, // AND APPLY THAT VOLTAGE TO THE A-REF PIN //analogReference(EXTERNAL); } void loop(){ sendDataToProcessing('S', Signal); // send Processing the raw Pulse Sensor data if (QS == true){ // Quantified Self flag is true when arduino finds a heartbeat fadeRate = 255; // Set 'fadeRate' Variable to 255 to fade LED with pulse sendDataToProcessing('B',BPM); // send heart rate with a 'B' prefix sendDataToProcessing('Q',IBI); // send time between beats with a 'Q' prefix QS = false; // reset the Quantified Self flag for next time } ledFadeToBeat(); delay(20); // take a break } void ledFadeToBeat(){ fadeRate -= 15; // set LED fade value fadeRate = constrain(fadeRate,0,255); // keep LED fade value from going into negative numbers! analogWrite(fadePin,fadeRate); // fade LED } void sendDataToProcessing(char symbol, int data ){ Serial.print(symbol); // symbol prefix tells Processing what type of data is coming Serial.println(data); // the data to send culminating in a carriage return }
    مرجع:
    https://www.sparkfun.com/products/11574
    https://code.google.com/p/pulse-sensor/downloads/list
    Pulse Sensors AMPED for Arduino | Maker Shed

    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط hesam.time : 11-15-2013 در ساعت 08:42 AM

  2. #2
    Junior Member
    تاریخ عضویت
    Apr 2014
    نوشته ها
    1
    سلام , میشه در مورد درایو این سنسور با avr توضیح بدید ؟ اگر امکان درایو اون هستش من این سنسورو تهیه کنم چون هزینه اون بالا هستش نمی خوام روی دستم بمونه
    ممنونم

  3. #3
    مدیر اصلی
    تاریخ عضویت
    Aug 2012
    محل سکونت
    ایران
    نوشته ها
    440
    سلام
    چرا از بردهای آردوینو استفاده نمی کنید؟
    برد مینی پرو فقط 18000 تومان هست

  4. #4
    Junior Member
    تاریخ عضویت
    Jul 2014
    نوشته ها
    3
    سلام
    من هنگام کام**************پایل کردن برنامه با این ارور مواجه میشم
    Arduino: 1.5.6-r2 (Windows 8), Board: "Arduino Mega or Mega 2560, ATmega2560 (Mega 2560)"

    PulseSensorAmped_Arduino_1dot2.ino: In function 'void setup()':
    PulseSensorAmped_Arduino_1dot2:24: error: 'interruptSetup' was not declared in this scope

    This report would have more information with
    "Show verbose output during compilation"
    enabled in File > Preferences.
    اگه میشه راهنمایی کنید ممنون میشم

  5. #5
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,993
    دوست عزیز راه اندازی این سنسور با arduino ده ها برابر ساده تر از avr هست به علت امکانات خت افزاری arduino ]

  6. #6
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,993
    آقای امین فکر میکنم که مشکل شما در add کردن library باشه .یک بار دیگه چک کنید از گزینه examples توی خود نرم افزار arduino ببینید کتابخونه شناخته شده یا نه

  7. #7
    Junior Member
    تاریخ عضویت
    Jul 2014
    نوشته ها
    3
    magmagmary
    من اینو تست کرذم تو مثال هم مشکل داره
    اگه میشه بشتر راهنمایی کنید من کتابخونه رو از کجا بگیرم و چجوری اضاف کنم
    در ضمن فک کنم سنسور تو سایت تقلبی باشه چون با نمونه تو سایت اصلی فرق داره و فقط ضربان انگشت رو سنس میکنه ولی بقیه اعضا بدن سنس نمیشه البته من با اسکوپ چک کردم

  8. #8
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,993
    خب شما اول folder مربوط به کتابخونه را توی folder اصلی arduino به اسم libraries قرار بدید و کپی کنید.
    با این کار شما تازه به arduino کتابخونه را add کردید
    حالا توی examples برید (file < examples) و دنبال اسم کتابخونتون بگردید و وقتی پیداش کردید فایل برنامه را باز کنید و uplode کنید
    در مورد سنسور هم بهتره اول کامل چکش کنید !!!!!!!!!!!!!!!!!!!!!!!!!!!!!

  9. #9
    Junior Member
    تاریخ عضویت
    Dec 2014
    نوشته ها
    3
    سلام

    من از این آردوینو خیلی سر در نمیارم ، اگه ممکنه یک کد نمونه واسه avr یا arm بگذارید...یا در مورد تعیین کردن ضربان از روی سیگنال خروجی سنسور توضیح بدید
    ممنون

  10. #10
    Junior Member
    تاریخ عضویت
    Dec 2014
    نوشته ها
    3

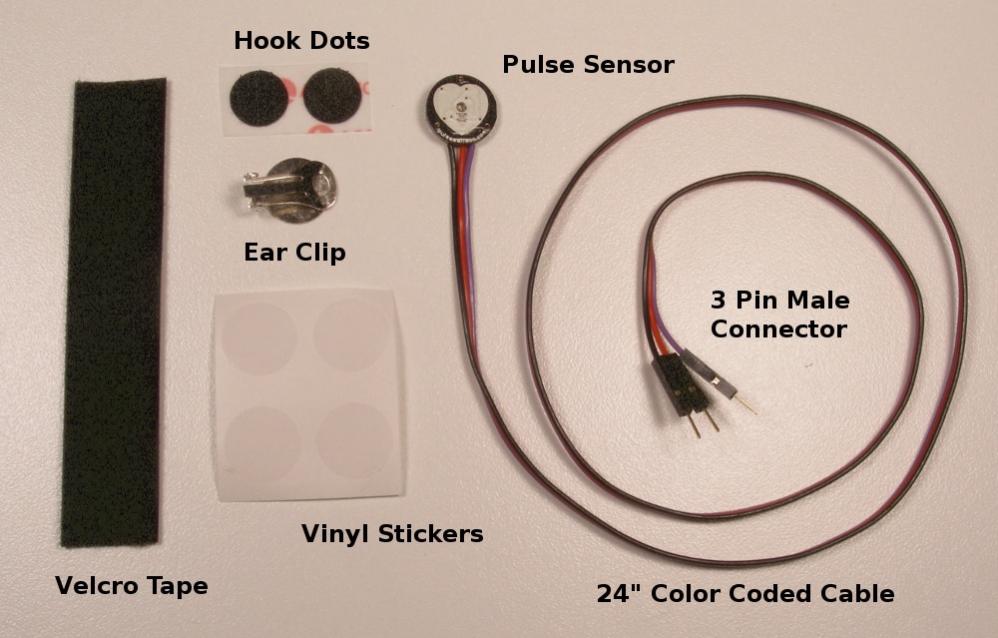

    آقا این لوازم جانبی که با سنسور بوده را از کجا میشه گیر آورد؟
