موضوع: ماژول سنسور چرخش fz0534

  1. #1
    Senior Member
    تاریخ عضویت
    Mar 2013
    محل سکونت
    Iran
    نوشته ها
    138

    Lightbulb ماژول سنسور چرخش fz0534

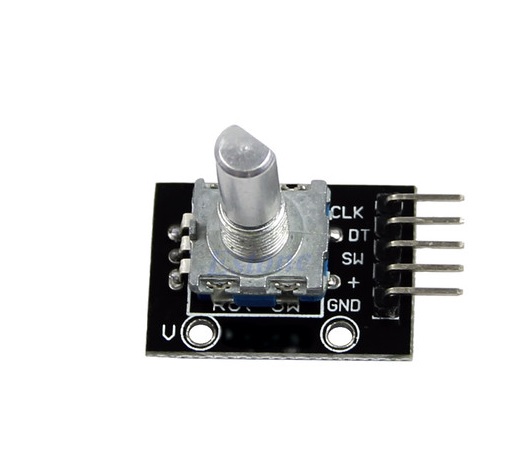

    ماژول انکودر چرخشی
    ماژول انکودر چرخشی با داشتن سویج دستی می تواند در پروژه های مختلف بکار آید. انکودر با پتانسیومتر متفاوت است ،انکودر برخلاف پتانسیومتر فاقد محدودیت در چرخش کامل است و خروجی آن کد Gray می باشد. بنابرین از جهت و مقدار چرخش انکودر می تواند اطلاع حاصل نمود. این ماژول دارای دکمه Reset بر روی سنسور انکودر است که می تواند آن را به حالت اولیه برگرداند که از 0 شروع به شمارش کند. خروجی این ماژول دیجیتال است و با ولتاژ 5V تغذیه می شود.این ماژول به راحتی به همراه آردوینو قابل راه اندازی است.


    مثال
    در مثال زیر با استفاده از این ماژول و آردوینو می توان درخشندگی LED را با تغییر سیگنال PWM کنترل کرد.


    کد:
    int brightness = 120; // how bright the LED is, start at half brightness int fadeAmount = 10; // how many points to fade the LED by unsigned long currentTime; unsigned long loopTime; const int pin_A = 12; // pin 12 const int pin_B = 11; // pin 11 unsigned char encoder_A; unsigned char encoder_B; unsigned char encoder_A_prev=0; void setup() { // declare pin 9 to be an output: pinMode(9, OUTPUT); pinMode(pin_A, INPUT); pinMode(pin_B, INPUT); currentTime = millis(); loopTime = currentTime; } void loop() { // get the current elapsed time currentTime = millis(); if(currentTime >= (loopTime + 5)){ // 5ms since last check of encoder = 200Hz encoder_A = digitalRead(pin_A); // Read encoder pins encoder_B = digitalRead(pin_B); if((!encoder_A) && (encoder_A_prev)){ // A has gone from high to low if(encoder_B) { // B is high so clockwise // increase the brightness, dont go over 255 if(brightness + fadeAmount <= 255) brightness += fadeAmount; } else { // B is low so counter-clockwise // decrease the brightness, dont go below 0 if(brightness - fadeAmount >= 0) brightness -= fadeAmount; } } encoder_A_prev = encoder_A; // Store value of A for next time // set the brightness of pin 9: analogWrite(9, brightness); loopTime = currentTime; // Updates loopTime } // Other processing can be done here }
    مرجع:
    Arduino Playground - RotaryEncoders
    Arduino UNO Tutorial 6 - Rotary Encoder

    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط hesam.time : 11-15-2013 در ساعت 04:50 PM
    لایک کردن

  2. #2
    Junior Member
    تاریخ عضویت
    Nov 2013
    نوشته ها
    25
    سلام
    دقت این انکودر در 360 درجه چند پالس است ؟ بعبارت دیگر در یک دور کامل چند پالس تولید می کند ؟ (در هز کانال )

    متشکرم

  3. #3
    Junior Member
    تاریخ عضویت
    Aug 2013
    نوشته ها
    14
    سلام
    دقت این قطع چقدر است؟ یعنی چند درجه؟ یا صدم درجه؟

  4. #4
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,024
    سلام
    من قبلا با این shaft encoder کار کردم
    در هر دور 360 درجه 20 یا 21 پالس تولید میکند
    لایک کردن

  5. #5
    Junior Member
    تاریخ عضویت
    Jun 2015
    نوشته ها
    19
    سلام... یک سوال
    میشه با این یک موتور سروو رو کنترل کرد؟
    یعنی هر مقداری که این چرخید موتور هم بچرخه

  6. #6
    Junior Member
    تاریخ عضویت
    Jan 2016
    نوشته ها
    11
    سلام.
    ظاهرا نمونه ای که در حال حاضر دز فروشگاه موجود است با این که شما نشون دادید متفاوت است. اسم پین ها هم فرق می کند.
    ماژول سنسور چرخش FZ0534 - شافت اینکودر - Rotary Encoder

  7. #7
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,024
    نقل قول نوشته اصلی توسط Emc2 نمایش پست ها
    سلام.
    ظاهرا نمونه ای که در حال حاضر دز فروشگاه موجود است با این که شما نشون دادید متفاوت است. اسم پین ها هم فرق می کند.
    ماژول سنسور چرخش FZ0534 - شافت اینکودر - Rotary Encoder

    سلام
    اسم پینها مگه چیه

    باید این باشه
    GND
    S1
    S2
    key
    5v
    لایک کردن

  8. #8
    Junior Member
    تاریخ عضویت
    Jun 2016
    نوشته ها
    16
    سلام. از این قطعه میشه به جای دو دکمه برای کم و زیاد کرن استفاده کرد؟

  9. #9
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,024
    نقل قول نوشته اصلی توسط wolf نمایش پست ها
    سلام. از این قطعه میشه به جای دو دکمه برای کم و زیاد کرن استفاده کرد؟
    برای کم و زیاد کردن اگر یه محدوده خاص دارید می تونید از پتانسویمتر هم استفاده کنید اما اگر محدوده بی پایان هست بله انتخاب خوبیه

  10. #10
    Junior Member
    تاریخ عضویت
    May 2016
    نوشته ها
    9
    سلام این کد gray رو چطور به جهت واندازه تبدیل کنم؟
