اند استاپ

[hasandimer]

سلام من میخوام یه پرینتر سه بعدی بسازم تو شما تیک نوشته اند استاپ این یک کلیده؟
برای چی هست؟
در کجا باید قرار بگیره؟

[aminta]

سلام
فک کنم یک سوییچ برای اینه که بفهمه به آخر محور رسیده و دیگه بیشتر نباید بره

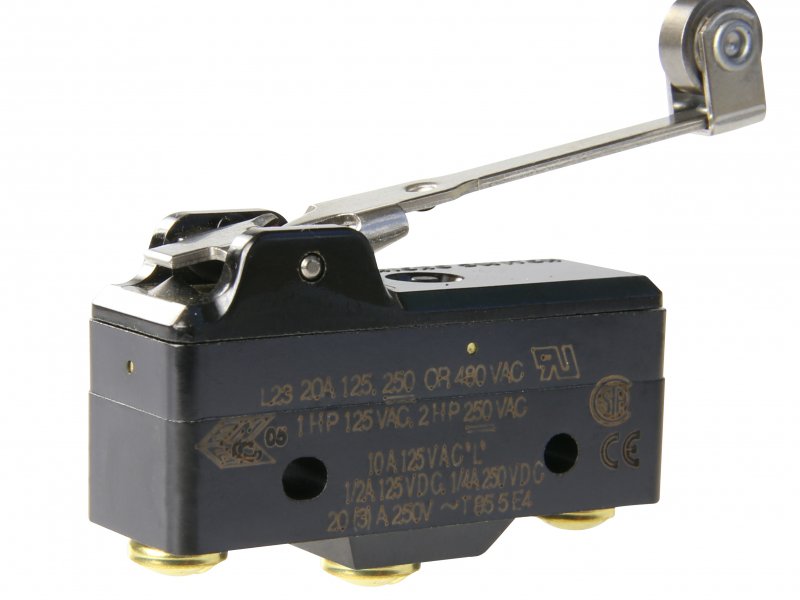

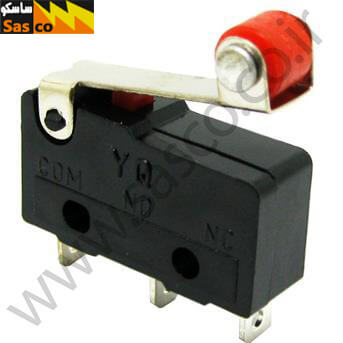

بهش میگم میکروسوییچ اهرمی

[hasandimer]

اها یعنی با این نیازی به کالیبره کردن پرینتر نیست؟
اینم که دو تا پورت داره پس یعنی همون کلیده ولی شکلش تو این کاربرد فرق میکنه
ممنونم دوست عزیز

[razi.sadeq]

سلام
برا تعیین نقطه صفر هر محور باید ازین کلیدها استفاده کرد
استپ موتور ها در زمان قطع برق ممکنه با دست جابجا بشن و نقطه صفر رو از دست بدن
برای همین باید همیشه نقطه صفر رو به روش مکانیکی تعیین کرد
برای کالیبره کردن هم میزان حرکت از نقطه صفر رو باید تنظیم کنید که از محور ها خارج نشه یا اینکه کمتر از انتهای محور حرکت نکنه

[hasandimer]

پس این سویچ باید در انتهای راه استپر قرار بگیره؟که زمانی که استپر به انتهای محور خودش رسید این سویچ فشرده بشه درسته؟

[razi.sadeq]

پس این سویچ باید در انتهای راه استپر قرار بگیره؟که زمانی که استپر به انتهای محور خودش رسید این سویچ فشرده بشه درسته؟

باید در ابتدا قرار بگیره
که نقطه صفر رو تعیین کنه
انتهای مسیر هر محور بوسیله اندازه که بر حسب سانتی متر تعیین میشه مشخص میشه
برای انتها هم میشه اند استاپ گذاشت که محض احتیاط به اخر نرسه ولی چون سیم کشی زیاد میشه احتیاج نیست

[hasandimer]

خیلی ممنون

[102030]

روی کلید اند استاپ 3 پین وجود داره ( GND - VCC - OUT ) البته روی برد هم که مدلش mks gen v 1.3 هست هم سه پین مادگی هست اما من نمیدونم ( GND - VCC - OUT ) کلید رو به کدوم پین ها وصل کنم ممنون میشم کمک کنید مرسی

[razi.sadeq]

روی کلید اند استاپ 3 پین وجود داره ( GND - VCC - OUT ) البته روی برد هم که مدلش mks gen v 1.3 هست هم سه پین مادگی هست اما من نمیدونم ( GND - VCC - OUT ) کلید رو به کدوم پین ها وصل کنم ممنون میشم کمک کنید مرسی

یه عکس از اند استاپ قرار بدید که ببینیم چجوری هست

[102030]

یه عکس از اند استاپ قرار بدید که ببینیم چجوری هست

ورودی های روی برد رو مشخص کردم عکس سوییچ ها هم مشخصه مرسی
