خواهشا کمک کنید sim900

[pedram77]

سلام اساتید گرامی.
من امروز یه SIM900 خریدم (عکسش رو گذاشتم) و به Arduino uno وصل کردم. سیم کارتشم بدون PIN هست و قفلش بازه. ولی LED های STAT و NET روشن نمیشن. یعنی من وقتی من دکمه پاور sim900 رو میگیرم نگه میدارم و ول میکنم یه لحظه روشن میشن و خاموش میشه.به این صورت که STAT روشن میشه و چند بار NET خاموش روشن میشه و بعد جفتش خاموش میشه. اینو ارسال میکنه به برنامه بعد خاموش میشه :

RDY

+CFUN: 1

+CPIN: READY


Call Ready

GND به GND آردوینو وصله
VCC به 5v آردویند وصله
TXD به 9
RXD به 10
اینم کد برنامه :

#include <SoftwareSerial.h>

SoftwareSerial mySerial(9, 10);

void setup() {
  // put your setup code here, to run once:
  mySerial.begin(9600);
  Serial.begin(9600);
  delay(100);
}

void loop() {
  // put your main code here, to run repeatedly:
  if(Serial.available()>0)
  {
    mySerial.println(Serial.readString());
  }
  if(mySerial.available()>0)
  {
    Serial.println(mySerial.readString());
  }
}

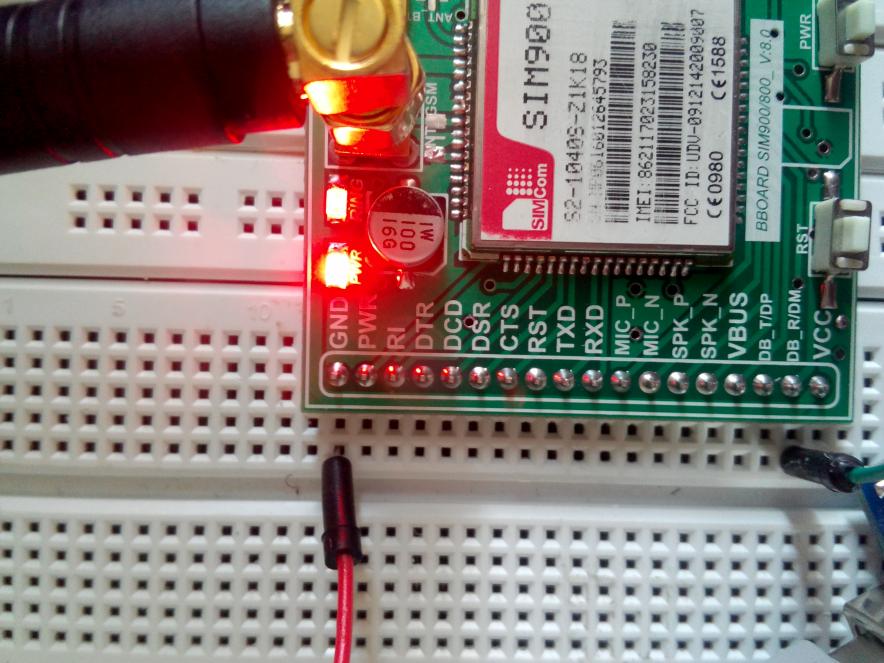

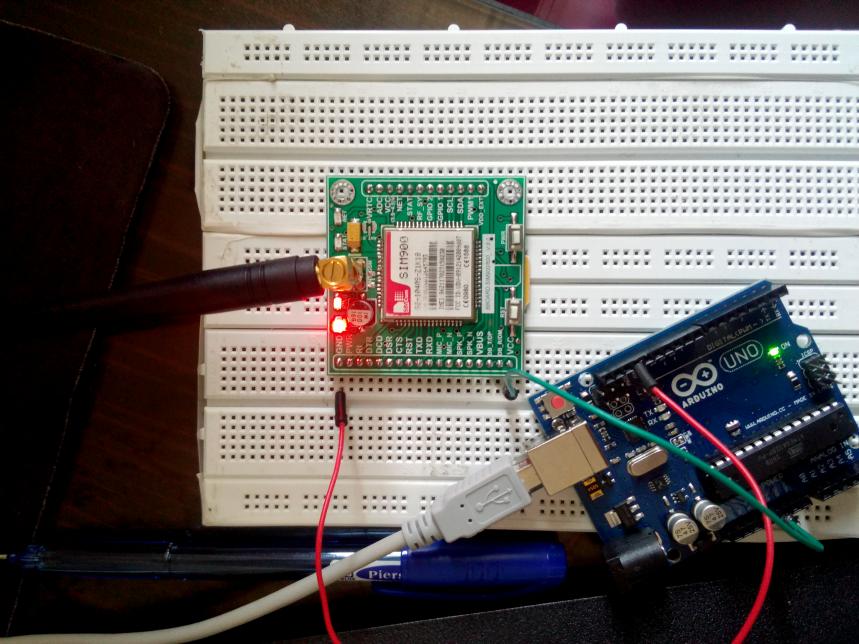

اینم عکس :

فقط خواهشا کمک کنید واقعا واجبه...

[solxsado]

5 ولت آردوینو نمی تونه ماژول رو راه اندازی کنه و ماژول دائما ریست میشه.
1. از آداپتور 5 ولت 2 آمپر استفاده کن (تا جایی که من می دونم ولتاژ تغذیه سیم 900 3.7 تا 4.5 ولته)
2. بین آداپتور و ماژول یک خازن 16 ولت ، 470 میکرو فاراد به صورت مورازی وصل کن

[pedram77]

یه ترانس یک و نیم آمپری پیدا کردم (220:27) و با پل و خازن صافش کردم بعد از 7805 استفاده کردم و وصل کردم.خازنم وصل کردم. بازم نشد. حتما باید آداپتور باشه؟

[magmagmary]

یه ترانس یک و نیم آمپری پیدا کردم (220:27) و با پل و خازن صافش کردم بعد از 7805 استفاده کردم و وصل کردم.خازنم وصل کردم. بازم نشد. حتما باید آداپتور باشه؟

طبق صحبت دوستمون موضوع دقیقا سر ولتاژه
شما برو اونجایی که ازش ماژول رو خریدی اطلاعتشون رو بخون
ببین ولتاژ کاریش رو چی نوشته
اگه نوشته 4.2 که باید بری سراغ باتری لیتیوم تک سل آمپر آمپر حدود 2

اگر هم نوشته 5 ولت می تونی از سوئیچ آداپتورهای 2 آمپری بازار استفاده کنی

دقت کن آمپر باتری / سوئیچ اداپتورت باید بالا باشه

اگر هم بخوای میتونی لینکش جایی که خریدی رو بزاری ببینم چند ولته!

[solxsado]

SIM900 | SIMCom | smart machines, smart decision | simcom.ee
3.2 تا 4.8 ولت
منبع از منبع تغذیه DC به DC قابل تنظیم استفاده می کنم
منبع تغذیه قابل تنظیم - ورودی 4 تا 40 ولت - خروجی 1.3 تا 37 ولت + نمایشگر ولتاژ / ولت متر

ولتاژ پیشنهادی 4.4 تا 4.6 ولت
