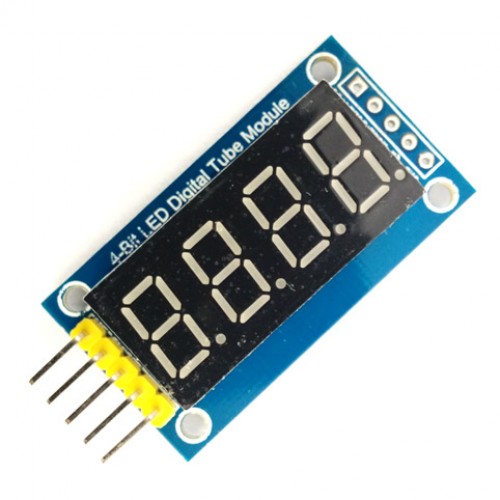

ماژول سون سگمنت 4 رقمی همراه با درایور 74hc59

**magmagmary** · 08-13-2016, 06:12 AM

نوشته اصلی توسط مهیار

سلام

اولین سوالم اینه که موارد زیر باید به کدوم پین ها وصل شن؟
SCLK_pin

RCLK_pin

DIO_pin
-------------------------------------

فکر می کنم شما هدر کد رو مطالعه نکردید!

کد:

int latchpin = 5;
int clockpin = 7;
int datapin = 6;
float b = 0;
int c = 0;
float d = 0;
int e = 0;
int speed = 300; // used to control speed of counting
int segdisp[10] = {3,159,37,13,153,73,65,27,1,9 };
int digits[]= {128,64,32,16,8,4,2,1};
void setup()
{
  pinMode(latchpin, OUTPUT);
  pinMode(clockpin, OUTPUT);
  pinMode(datapin, OUTPUT);
  digitalWrite(latchpin, LOW);
  shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the right display
  shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the left display
  digitalWrite(latchpin, HIGH);


}
void loop()
{
  setDigit(3,1);
//  setDigit(1,5);
//  setDigit(2,0);
  delay(10);
}
void setDigit(int dig, int character)
{

	digitalWrite(latchpin, LOW);
        shiftOut(datapin, clockpin, LSBFIRST, segdisp[character]);
        shiftOut(datapin, clockpin, LSBFIRST, digits[dig]);
	digitalWrite(latchpin, HIGH);
        digitalWrite(latchpin, LOW);
        shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the right display
        shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the left display
        digitalWrite(latchpin, HIGH);
}
void shoop()
{
  //  Count up
  for (int z=0; z<100; z++)
  {
    digitalWrite(latchpin, LOW);
    shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the right display
    shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the left display
    digitalWrite(latchpin, HIGH);
    if (z<10)
    {
      digitalWrite(latchpin, LOW);
      shiftOut(datapin, clockpin, LSBFIRST, segdisp[z]); // sends the digit down the serial path
      shiftOut(datapin, clockpin, LSBFIRST, 255); // sends a blank down the serial path to push the digit to the right
      digitalWrite(latchpin, HIGH);
    }
    else if (z>=10)
    {
      d=z%10; // find the remainder of dividing z by 10, this will be the right-hand digit
      c=int(d); // make it an integer, c is the right hand digit
      b=z/10; // divide z by 10 - the whole number value will be the left-hand digit
      e = int(b); // e is the left hand digit
      digitalWrite(latchpin, LOW); // send the digits down to the shift registers!
      shiftOut(datapin, clockpin, LSBFIRST, segdisp[c]);
      shiftOut(datapin, clockpin, LSBFIRST, segdisp[e]);
      digitalWrite(latchpin, HIGH);
    }
    delay(speed);
  }
  delay(2000);
  //  Count down
  for (int z=99; z>=0; z--)
  {
    digitalWrite(latchpin, LOW);
    shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the right display
    shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the left display
    digitalWrite(latchpin, HIGH);
    if (z<10)
    {
      digitalWrite(latchpin, LOW);
      shiftOut(datapin, clockpin, LSBFIRST, segdisp[z]); // sends the digit down the serial path
      shiftOut(datapin, clockpin, LSBFIRST, 255); // sends a blank down the serial path to push the digit to the right
      digitalWrite(latchpin, HIGH);
    }
    else if (z>=10)
    {
      d=z%10; // find the remainder of dividing z by 10, this will be the right-hand digit
      c=int(d); // make it an integer, c is the right hand digit
      b=z/10; // divide z by 10 - the whole number value will be the left-hand digit
      e = int(b); // e is the left hand digit
      digitalWrite(latchpin, LOW); // send the digits down to the shift registers!
      shiftOut(datapin, clockpin, LSBFIRST, segdisp[c]);
      shiftOut(datapin, clockpin, LSBFIRST, segdisp[e]);
      digitalWrite(latchpin, HIGH);
    }
    delay(speed);
  }


  delay(2000);
}

**magmagmary** · 08-13-2016, 06:13 AM

نوشته اصلی توسط مهیار

بعدشم اینکه من چطوری مقدار متغیر"sensor"رو توی7سگمنت نشون بدم

شما باید هر بیت رو جدا کنید و با استفاده از setDigit بفرستید روی هر سگمنت

**magmagmary** · 08-13-2016, 06:15 AM

از این لینک هم میتونی کمک بگیری
https://brainy-bits.com/tutorials/4-...-with-arduino/

**مهیار** · 08-23-2016, 06:44 AM

نوشته اصلی توسط magmagmary

فکر می کنم شما هدر کد رو مطالعه نکردید!

کد:

int latchpin = 5;
int clockpin = 7;
int datapin = 6;
float b = 0;
int c = 0;
float d = 0;
int e = 0;
int speed = 300; // used to control speed of counting
int segdisp[10] = {3,159,37,13,153,73,65,27,1,9 };
int digits[]= {128,64,32,16,8,4,2,1};
void setup()
{
  pinMode(latchpin, OUTPUT);
  pinMode(clockpin, OUTPUT);
  pinMode(datapin, OUTPUT);
  digitalWrite(latchpin, LOW);
  shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the right display
  shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the left display
  digitalWrite(latchpin, HIGH);


}
void loop()
{
  setDigit(3,1);
//  setDigit(1,5);
//  setDigit(2,0);
  delay(10);
}
void setDigit(int dig, int character)
{

	digitalWrite(latchpin, LOW);
        shiftOut(datapin, clockpin, LSBFIRST, segdisp[character]);
        shiftOut(datapin, clockpin, LSBFIRST, digits[dig]);
	digitalWrite(latchpin, HIGH);
        digitalWrite(latchpin, LOW);
        shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the right display
        shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the left display
        digitalWrite(latchpin, HIGH);
}
void shoop()
{
  //  Count up
  for (int z=0; z<100; z++)
  {
    digitalWrite(latchpin, LOW);
    shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the right display
    shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the left display
    digitalWrite(latchpin, HIGH);
    if (z<10)
    {
      digitalWrite(latchpin, LOW);
      shiftOut(datapin, clockpin, LSBFIRST, segdisp[z]); // sends the digit down the serial path
      shiftOut(datapin, clockpin, LSBFIRST, 255); // sends a blank down the serial path to push the digit to the right
      digitalWrite(latchpin, HIGH);
    }
    else if (z>=10)
    {
      d=z%10; // find the remainder of dividing z by 10, this will be the right-hand digit
      c=int(d); // make it an integer, c is the right hand digit
      b=z/10; // divide z by 10 - the whole number value will be the left-hand digit
      e = int(b); // e is the left hand digit
      digitalWrite(latchpin, LOW); // send the digits down to the shift registers!
      shiftOut(datapin, clockpin, LSBFIRST, segdisp[c]);
      shiftOut(datapin, clockpin, LSBFIRST, segdisp[e]);
      digitalWrite(latchpin, HIGH);
    }
    delay(speed);
  }
  delay(2000);
  //  Count down
  for (int z=99; z>=0; z--)
  {
    digitalWrite(latchpin, LOW);
    shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the right display
    shiftOut(datapin, clockpin, LSBFIRST, 0); // clears the left display
    digitalWrite(latchpin, HIGH);
    if (z<10)
    {
      digitalWrite(latchpin, LOW);
      shiftOut(datapin, clockpin, LSBFIRST, segdisp[z]); // sends the digit down the serial path
      shiftOut(datapin, clockpin, LSBFIRST, 255); // sends a blank down the serial path to push the digit to the right
      digitalWrite(latchpin, HIGH);
    }
    else if (z>=10)
    {
      d=z%10; // find the remainder of dividing z by 10, this will be the right-hand digit
      c=int(d); // make it an integer, c is the right hand digit
      b=z/10; // divide z by 10 - the whole number value will be the left-hand digit
      e = int(b); // e is the left hand digit
      digitalWrite(latchpin, LOW); // send the digits down to the shift registers!
      shiftOut(datapin, clockpin, LSBFIRST, segdisp[c]);
      shiftOut(datapin, clockpin, LSBFIRST, segdisp[e]);
      digitalWrite(latchpin, HIGH);
    }
    delay(speed);
  }


  delay(2000);
}

چرا خوندم ولی تو هدر چیزی به اسامی زیر وجود نداره که
SCLK_pin

RCLK_pin

DIO_pin

**مهیار** · 08-23-2016, 06:48 AM

نوشته اصلی توسط magmagmary

شما باید هر بیت رو جدا کنید و با استفاده از setdigit بفرستید روی هر سگمنت

مثلا من یک متغیر به اسم a رو خوندم میشه بگید چطور باید نمایشش بدم (نحوه جدا کردن هر دیجیت رو میدونم)

**magmagmary** · 08-23-2016, 07:07 AM

نوشته اصلی توسط مهیار

مثلا من یک متغیر به اسم a رو خوندم میشه بگید چطور باید نمایشش بدم (نحوه جدا کردن هر دیجیت رو میدونم)

این دستور

کد:

setDigit(3,1);

آرگومان اولش شماره دیجیت سون سگمنت هست
دیجیت دومش مقداری هست بین 0 تا 9 که میخواید به اون دیجیت بدید.

**مهیار** · 08-23-2016, 07:24 AM

ببخشید از رو این کده سوال دارم

#include <dht.h>
#include "TM1637.h"

//{0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15};
//0~9,A,b,C,d,E,F

#define dht_pin 2 // Pin sensor is connected to
#define CLK 3//Pins for TM1637
#define DIO 4

TM1637 tm1637(CLK,DIO);
dht DHT;

void setup(){

tm1637.init();
tm1637.set(BRIGHT_TYPICAL);
//BRIGHT_TYPICAL = 2,BRIGHT_DARKEST = 0,BRIGHTEST = 7;

delay(1500);//Delay to let system boot

}//end "setup()"

void loop(){

//Start of Program

DHT.read11(dht_pin);

int temp = DHT.temperature;
int humidity = DHT.humidity;

int digitoneT = temp / 10;
int digittwoT = temp % 10;

int digitoneH = humidity / 10;
int digittwoH = humidity % 10;

tm1637.display(1,digitoneT);
tm1637.display(2,digittwoT);
tm1637.display(3,12); // put a C at the end

delay (3000);

tm1637.display(1,23);
tm1637.display(2,digitoneH);
tm1637.display(3,digittwoH);

//Wait 3 seconds before accessing sensor again.

//Fastest should be once every two seconds.
delay(3000);

}// end loop()

**مهیار** · 08-23-2016, 07:29 AM

اولا که اینجا هم متوجه نشدم که sclk , rclk رو به کدوم پایه متصل کرد
بعد این TM1637.h کار همون set digiit رو میکنه دیگه؟

**alihemmati83** · 08-23-2016, 01:43 PM

با سلام من هم مشکل اتصال پین های
SCLK_pin

RCLK_pin

DIO_pin
به میکرو رو دارم نمی دونم روی برد بورد این سه تا پایه باید به کدوم پین ها متصل شود ؟؟؟؟؟
ضمناً سمت دیگر همین مدل سون سگمنت پنج تا جای پین دیگه وجود دارد . این پنج تا کاراییشون چی هستش ؟؟؟ پیشاپیش ممنون از راهنمایی تون

**magmagmary** · 08-24-2016, 05:17 AM

نوشته اصلی توسط alihemmati83

با سلام من هم مشکل اتصال پین های
SCLK_pin

RCLK_pin

DIO_pin
به میکرو رو دارم نمی دونم روی برد بورد این سه تا پایه باید به کدوم پین ها متصل شود ؟؟؟؟؟
ضمناً سمت دیگر همین مدل سون سگمنت پنج تا جای پین دیگه وجود دارد . این پنج تا کاراییشون چی هستش ؟؟؟ پیشاپیش ممنون از راهنمایی تون

اجازه بدید من در اسرع وقت یه آموزش کامل براش می نویسم
