موضوع: ماژول فرستنده و گيرنده راديويي سريال mx-fs-03v , mx-05v 433Mhz

  1. #1
    max
    max آنلاین نیست.
    Member
    تاریخ عضویت
    Jul 2013
    محل سکونت
    iran-shiraz
    نوشته ها
    70

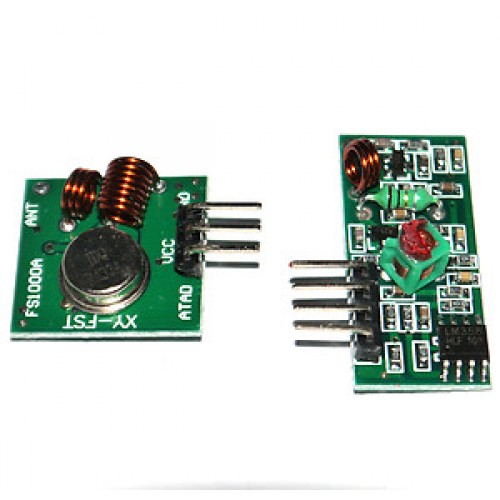

    ماژول فرستنده و گيرنده راديويي سريال mx-fs-03v , mx-05v 433Mhz

    يكي از پراستفاده ترين مدارهاي الكترونيكي ، مدارهاي كنترل از راه دور ميباشد. روز به روز بر تعداد تجهيزاتي كه انتقال اطلاعات و كنترل را بصورت wireless انجام ميدهند افزوده ميشود . ماژولهاي فرستنده و گيرنده mx-fs-03v و mx-05v يكي از ساده ترين ماژولهاي انتقال اطلاعات به شمار ميروند . انتقال اطلاعات در اين ماژولها تنها از طريق 1 پين صورت ميپذيرد.و در مواردي كه از نظر تعداد پايه هاي آردوينو با محدوديت مواجه هستيم ، اين ويژگي ميتواند بسيار مفيد باشد.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: RF_MX-FS-03V MX-05V.JPG
مشاهده: 269
حجم: 43.4 کیلو بایت

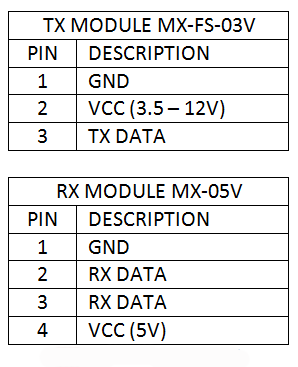

    مشخصات فرستنده mx-fs-03v:
    برد فرستنده : 20 تا 200 متر
    ولتاژ تغذيه : 3.5 تا 12 ولت
    سرعت انتقال اطلاعات : 4kB/s
    توان فرستنده: 10mw
    فركانس مدولاتور:433Mhz
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: RF-TX-SCH.jpg
مشاهده: 529
حجم: 46.3 کیلو بایت

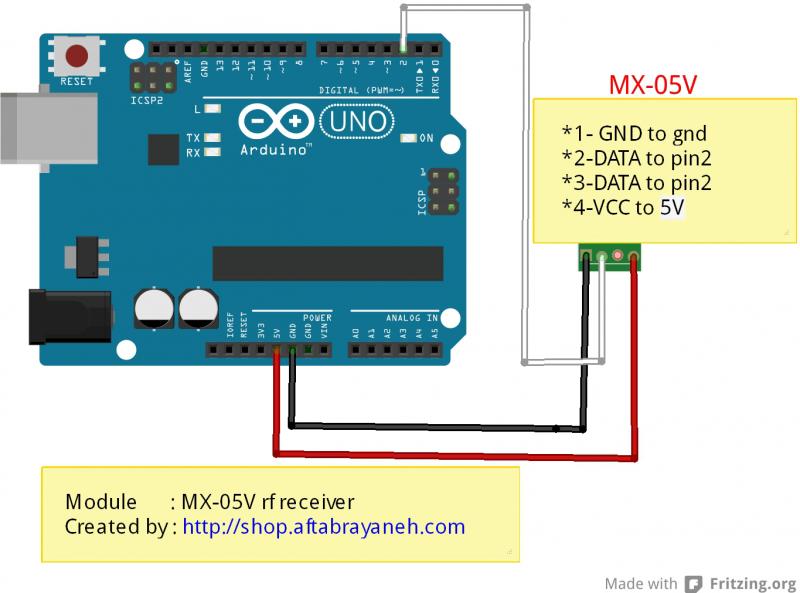

    مشخصات گيرندهmx-05v:
    ولتاژ تغذيه : 5 ولت
    حساسيت گيرنده:105db-
    فركانس اسيلاتور:433.95Mhz
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: RF-RX-SCH.jpg
مشاهده: 411
حجم: 51.8 کیلو بایت

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: mx-fs.gif
مشاهده: 273
حجم: 6.6 کیلو بایت
    كاربردها:
    سیستم های امنیتی بی سیم
    دزدگیر
    درب باز كن
    کنترل از راه دور
    فرستنده وگیرنده اطلاعات
    ارسال اطلاعات سنسور و...

    در برنامه زير مقدار آنالوگ خوانده شده از ورودي A0 از طريق ماژول فرستنده ارسال ميشود.
    کد:
    /*
     #
     # Example code for MX-FS-03V RF TRANSMITTER
     # Company    : AftabRayaneh
     # Website    : http://shop.aftabrayaneh.com
     # Editor     : mohammad omidvar - max
     # Date       : 19.10.2013
     # Version    : 1.0
     */
     /*

    Tx MODULE CONNECTIONS:

    PIN  DESCRIPTION      ARDUINO PIN
    1    GND              GND
    2    VCC (3.5-12V)    VCC
    3    TX DATA          D2

    */


    /*Include the VirtualWire library */
    #include <VirtualWire.h>

    /* Digital IO pin that will be used for sending data to the transmitter */
    const int TX_DIO_Pin = 2;


    void setup()
    {
      pinMode(13, OUTPUT);
      /* Initialises the DIO pin used to send data to the Tx module */
      vw_set_tx_pin(TX_DIO_Pin);
      /* Set the transmit logic level (LOW = transmit for this
         version of module)*/
      vw_set_ptt_inverted(true);

      /* Transmit at 2000 bits per second */
      vw_setup(2000);    // Bits per sec
    }

    /* Main program */
    void loop()
    {
      /* Temporarily holds the value read from analogue input A0 */
      unsigned int Data;
      /* The transmit buffer that will hold the data to be
         transmitted. */
      byte TxBuffer[2];

      /* Read the analogue input A0... */
      Data = analogRead(A0);
      /* ...and store it as high and low bytes in the transmit
         buffer */
      TxBuffer[0] = Data >> 8;
      TxBuffer[1] = Data;

      /* Turn on the LED on pin 13 to indicate that we are about
        to transmit data */
      digitalWrite(13, HIGH);
      /* Send the data (2 bytes) */
      vw_send((byte *)TxBuffer, 2);
      /* Wait until the data has been sent */
      vw_wait_tx();

      /* Turn off the LED on pin 13 to indicate that we have
         now sent the data */
      digitalWrite(13, LOW);

      /* Do nothing for a second. Lower this delay to send
         data quicker */
      delay(1000);
    }

    برنامه زير عدد ارسال شده را توسط ماژول گيرنده دريافت كرده و از طريق serial monitor نمايش ميدهد.
    کد:
    /*
     #
     # Example code for MX-05V RF RECEIVER
     # Company    : AftabRayaneh
     # Website    : http://shop.aftabrayaneh.com
     # Editor     : mohammad omidvar - max
     # Date       : 19.10.2013
     # Version    : 1.0
     */
    /*
    Rx MODULE CONNECTIONS:

    PIN  DESCRIPTION      ARDUINO PIN
    1    GND              GND
    2    RX DATA          D2
    3    RX DATA          N/A
    4    VCC (5V)         VCC

    */


    /*Include the VirtualWire library */
    #include <VirtualWire.h>

    /* Digital IO pin that will be used for receiving data from the receiver */
    const int RX_DIO_Pin = 2;

    void setup()
    {
        pinMode(13, OUTPUT);
        Serial.begin(9600);

        /* Initialises the DIO pin used to receive data from the Rx module */
        vw_set_rx_pin(RX_DIO_Pin);

        /* Receive at 2000 bits per second */
        vw_setup(2000);

        /* Enable the receiver */
        vw_rx_start();
    }

    /* Main program */
    void loop()
    {
      /* Set the receive buffer size to 2 bytes */
      uint8_t Buffer_Size = 2;

      /* Holds the recived data */
      unsigned int Data;

      /* The receive buffer */
      uint8_t RxBuffer[Buffer_Size];

        /* Has a message been received? */
        if (vw_get_message(RxBuffer, &Buffer_Size)) // Non-blocking
        {
            /* If so, then turn on the LED connected to DIO 13
               to indicate this */
            digitalWrite(13, HIGH);

            /* Store the received high and low byte data */
            Data = RxBuffer[0] << 8 | RxBuffer[1];

            /* Output this data to the UART */
       Serial.print("Analogue pin A0: ");
            Serial.println(Data);

            /* Turn off the LED on pin 13 to indicate that the
               data has now been received */
            digitalWrite(13, LOW);
        }
    }

    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط max : 10-20-2013 در ساعت 11:44 AM

  2. #2
    Junior Member
    تاریخ عضویت
    Oct 2014
    نوشته ها
    22
    سلام
    نحوه نصب کتابخانه virtual wire در نرم افزار آردینو چگونه است؟
    من کتابخانه را در مسیر librari کپی کردم اما هنگام فراخوانی کتابخانه در محیطنرم افزار به صورت نارنجی در نمی آید.
    کسی میدونه چرا؟

    .

  3. #3
    Senior Member
    تاریخ عضویت
    Jan 2015
    محل سکونت
    ایران
    نوشته ها
    238
    کامپایل می کنید ارور میده ؟

    فایل رو که extract می کنید اول وارد libraries میشه وارد اون پوشه بشید بعد خود فولدر virtual wire را بریزید تو مسیر نصب آردینو نه فایل extract شده اولی

  4. #4
    Junior Member
    تاریخ عضویت
    Oct 2014
    نوشته ها
    22
    سلام
    نصب کردم و پس از باز کردن نارنجی نشد.
    ولی هنگام آپلو کردن هیچ اروری نداد.
    علت چیست؟

  5. #5
    Junior Member
    تاریخ عضویت
    May 2015
    نوشته ها
    7
    سلام دوستانی که این ماژول را استفاده کردن و یا اطلاع دارن میشه یدونه فرستنده داشته باشیم و چندین تا گیرنده ؟

  6. #6
    Junior Member
    تاریخ عضویت
    Feb 2015
    نوشته ها
    1
    سلام کسی می دونه که این ماژول بدون آنتن کار میکنه؟ چون جایی برای وصل کردن آنتن نداره و همینجوری ۲۰۰ متر رو جواب میده؟

  7. #7
    Junior Member
    تاریخ عضویت
    Jul 2015
    نوشته ها
    28
    نقل قول نوشته اصلی توسط max نمایش پست ها
    يكي از پراستفاده ترين مدارهاي الكترونيكي ، مدارهاي كنترل از راه دور ميباشد. روز به روز بر تعداد تجهيزاتي كه انتقال اطلاعات و كنترل را بصورت wireless انجام ميدهند افزوده ميشود . ماژولهاي فرستنده و گيرنده mx-fs-03v و mx-05v يكي از ساده ترين ماژولهاي انتقال اطلاعات به شمار ميروند . انتقال اطلاعات در اين ماژولها تنها از طريق 1 پين صورت ميپذيرد.و در مواردي كه از نظر تعداد پايه هاي آردوينو با محدوديت مواجه هستيم ، اين ويژگي ميتواند بسيار مفيد باشد.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: RF_MX-FS-03V MX-05V.JPG
مشاهده: 269
حجم: 43.4 کیلو بایت
    مشخصات فرستنده mx-fs-03v:
    برد فرستنده : 20 تا 200 متر
    ولتاژ تغذيه : 3.5 تا 12 ولت
    سرعت انتقال اطلاعات : 4kB/s
    توان فرستنده: 10mw
    فركانس مدولاتور:433Mhz
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: RF-TX-SCH.jpg
مشاهده: 529
حجم: 46.3 کیلو بایت

    مشخصات گيرندهmx-05v:
    ولتاژ تغذيه : 5 ولت
    حساسيت گيرنده:105db-
    فركانس اسيلاتور:433.95Mhz
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: RF-RX-SCH.jpg
مشاهده: 411
حجم: 51.8 کیلو بایت

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: mx-fs.gif
مشاهده: 273
حجم: 6.6 کیلو بایت
    كاربردها:
    سیستم های امنیتی بی سیم
    دزدگیر
    درب باز كن
    کنترل از راه دور
    فرستنده وگیرنده اطلاعات
    ارسال اطلاعات سنسور و...

    در برنامه زير مقدار آنالوگ خوانده شده از ورودي A0 از طريق ماژول فرستنده ارسال ميشود.
    کد:
    /*
     #
     # Example code for MX-FS-03V RF TRANSMITTER
     # Company    : AftabRayaneh
     # Website    : http://shop.aftabrayaneh.com
     # Editor     : mohammad omidvar - max
     # Date       : 19.10.2013
     # Version    : 1.0
     */
     /*

    Tx MODULE CONNECTIONS:

    PIN  DESCRIPTION      ARDUINO PIN
    1    GND              GND
    2    VCC (3.5-12V)    VCC
    3    TX DATA          D2

    */


    /*Include the VirtualWire library */
    #include <VirtualWire.h>

    /* Digital IO pin that will be used for sending data to the transmitter */
    const int TX_DIO_Pin = 2;


    void setup()
    {
      pinMode(13, OUTPUT);
      /* Initialises the DIO pin used to send data to the Tx module */
      vw_set_tx_pin(TX_DIO_Pin);
      /* Set the transmit logic level (LOW = transmit for this
         version of module)*/
      vw_set_ptt_inverted(true);

      /* Transmit at 2000 bits per second */
      vw_setup(2000);    // Bits per sec
    }

    /* Main program */
    void loop()
    {
      /* Temporarily holds the value read from analogue input A0 */
      unsigned int Data;
      /* The transmit buffer that will hold the data to be
         transmitted. */
      byte TxBuffer[2];

      /* Read the analogue input A0... */
      Data = analogRead(A0);
      /* ...and store it as high and low bytes in the transmit
         buffer */
      TxBuffer[0] = Data >> 8;
      TxBuffer[1] = Data;

      /* Turn on the LED on pin 13 to indicate that we are about
        to transmit data */
      digitalWrite(13, HIGH);
      /* Send the data (2 bytes) */
      vw_send((byte *)TxBuffer, 2);
      /* Wait until the data has been sent */
      vw_wait_tx();

      /* Turn off the LED on pin 13 to indicate that we have
         now sent the data */
      digitalWrite(13, LOW);

      /* Do nothing for a second. Lower this delay to send
         data quicker */
      delay(1000);
    }

    برنامه زير عدد ارسال شده را توسط ماژول گيرنده دريافت كرده و از طريق serial monitor نمايش ميدهد.
    کد:
    /*
     #
     # Example code for MX-05V RF RECEIVER
     # Company    : AftabRayaneh
     # Website    : http://shop.aftabrayaneh.com
     # Editor     : mohammad omidvar - max
     # Date       : 19.10.2013
     # Version    : 1.0
     */
    /*
    Rx MODULE CONNECTIONS:

    PIN  DESCRIPTION      ARDUINO PIN
    1    GND              GND
    2    RX DATA          D2
    3    RX DATA          N/A
    4    VCC (5V)         VCC

    */


    /*Include the VirtualWire library */
    #include <VirtualWire.h>

    /* Digital IO pin that will be used for receiving data from the receiver */
    const int RX_DIO_Pin = 2;

    void setup()
    {
        pinMode(13, OUTPUT);
        Serial.begin(9600);

        /* Initialises the DIO pin used to receive data from the Rx module */
        vw_set_rx_pin(RX_DIO_Pin);

        /* Receive at 2000 bits per second */
        vw_setup(2000);

        /* Enable the receiver */
        vw_rx_start();
    }

    /* Main program */
    void loop()
    {
      /* Set the receive buffer size to 2 bytes */
      uint8_t Buffer_Size = 2;

      /* Holds the recived data */
      unsigned int Data;

      /* The receive buffer */
      uint8_t RxBuffer[Buffer_Size];

        /* Has a message been received? */
        if (vw_get_message(RxBuffer, &Buffer_Size)) // Non-blocking
        {
            /* If so, then turn on the LED connected to DIO 13
               to indicate this */
            digitalWrite(13, HIGH);

            /* Store the received high and low byte data */
            Data = RxBuffer[0] << 8 | RxBuffer[1];

            /* Output this data to the UART */
       Serial.print("Analogue pin A0: ");
            Serial.println(Data);

            /* Turn off the LED on pin 13 to indicate that the
               data has now been received */
            digitalWrite(13, LOW);
        }
    }

    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    من این ماژول رو گرفتم هر کاری میکنم بردش از 3 متر زیاد نمیشه
    ولتاژ فرستنده 5 ولت و ولتاژ گیرنده3.7 ولت دادم طول انتن هم رعایت کردم یه تیکه سیم 17 سانتی بهش وصل کردم و با ای سی pt راه اندازی کردم وقتی در محدوده دو متری است همه چی خوبه وقتی از محدوده دو متری خارج میشم ال ای دی شروع میکنه به چشمک زدن
    احتمال داره ماژول خراب باشه؟چه کار کنم؟

  8. #8
    Junior Member
    تاریخ عضویت
    Feb 2014
    محل سکونت
    Iran
    نوشته ها
    22
    سلام دوستان برای اتصال فرستنده به دوازده ولت نیازی به بافر یا چیز خاصی نیست؟؟
    یعنی همین جوری پایه data رو به میکرو وصل کنیم؟
    مشکلی ایجاد نمیکنه؟
    Great Regard
    A.Sharifnia

  9. #9
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    12 ولت بهش وصل می کنین؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
    لایک کردن

  10. #10
    Junior Member
    تاریخ عضویت
    Dec 2014
    نوشته ها
    20
    نقل قول نوشته اصلی توسط shahnazi نمایش پست ها
    سلام
    نصب کردم و پس از باز کردن نارنجی نشد.
    ولی هنگام آپلو کردن هیچ اروری نداد.
    علت چیست؟
    دوست دارید ارور بده ؟!!!
    نه واقعا !!
    الان ناراحتید ارور نداده ؟!!!
    لایک کردن
