ماژول RDM6300 - RFID Reader - کارت خوان آر اف آی دی UART - فرکانس 125khz

[magmagmary]

سلام .ماژولی که من ازسایت خریداری کردم ، با این عکسی که گذاشتید متفاوته.هیچ راهنمایی هم برای اسم پایه ها وجود نداره.لطفا اسم هر پایه را مشخص کنید.ممنون

کافیه مدل کالا را در گوگل جستجو نمایید

[shahramk]

با سلام خدمت اساتید بزرگوار
میشه لطفا راهنمایی بفرمائید که این ماژول اصلا باید چه چیزی رو از روی تگهایی مثل TK4100 و یا EM4100 بخونه؟ توضیح اینکه بنده بعد از خرید این ماژول از فروشگاه و پروگرام کردن برد آردوینو uno با کدی که گذاشتید ( و حتی با چند نمونه کد دیگه که از اینترنت پیدا کردم) و متصل کردن به ماژول RFID RDM6300 125KHz، فقط یه سری کدهای نا مفهوم و تقریبا مشابه برای بیشتر از 20 عدد تگ روی پورت سریال دریافت کردم که البته نتونستم هیچ ارتباط منطقی بین اونها و کدهای یونیکی که برای هر تگ انتظار داشتم، پیدا کنم. در ضمن همونطور که دوست عزیزمون هم توی همین تاپیک نوشته بودن، ماژولی که ارسال شده فاقد هر شماره فنی و یا مشخصاتی بود و با اونی که توی عکسه فرق میکنه و هیچ اطلاعات و دیتاشیتی هم برای مدلی که ارسال شده توی اینترنت پیدا نکردم. راستش اصلا مطمئن نیستم ماژولی که ازش صحبت میکنم، RDM6300 باشه!

[magmagmary]

با سلام خدمت اساتید بزرگوار
میشه لطفا راهنمایی بفرمائید که این ماژول اصلا باید چه چیزی رو از روی تگهایی مثل tk4100 و یا em4100 بخونه؟ توضیح اینکه بنده بعد از خرید این ماژول از فروشگاه و پروگرام کردن برد آردوینو uno با کدی که گذاشتید ( و حتی با چند نمونه کد دیگه که از اینترنت پیدا کردم) و متصل کردن به ماژول rfid rdm6300 125khz، فقط یه سری کدهای نا مفهوم و تقریبا مشابه برای بیشتر از 20 عدد تگ روی پورت سریال دریافت کردم که البته نتونستم هیچ ارتباط منطقی بین اونها و کدهای یونیکی که برای هر تگ انتظار داشتم، پیدا کنم. در ضمن همونطور که دوست عزیزمون هم توی همین تاپیک نوشته بودن، ماژولی که ارسال شده فاقد هر شماره فنی و یا مشخصاتی بود و با اونی که توی عکسه فرق میکنه و هیچ اطلاعات و دیتاشیتی هم برای مدلی که ارسال شده توی اینترنت پیدا نکردم. راستش اصلا مطمئن نیستم ماژولی که ازش صحبت میکنم، rdm6300 باشه!

بزرگترین تفاوت این دو ماژول تغییر نوع خازن smd هست
یه سوال؟
یعنی برای یک کارت وقتی جلوی ریدر می گیرید هر دفعه اعداد متفادت می بینید؟

[shahramk]

بزرگترین تفاوت این دو ماژول تغییر نوع خازن smd هست
یه سوال؟
یعنی برای یک کارت وقتی جلوی ریدر می گیرید هر دفعه اعداد متفادت می بینید؟

بله بعضی اوقات برای یک کارت خروجی های متفاوتی هم ارسال میشه ولی بیشتر اوقات کدهایی که خونده میشه برای کارتهای مختلف یکسان هست.
این کدها خروجی 24 عدد کارت هستش که یک تعدادی از کارتها رو نمیخونه:

Starting RFID ...
RFID Code : øøøøøøøøøø
RFID Code : øøøøøøøøøø
RFID Code : øøøøøøøøøø
.
.
.

RFID Code : øøøøøøøøøø

که این کاراکتر ø کد اسکی معادل 237 هستش که 10 بار تکرار میشه. و قاعدتا نمیتونه ارتباطی با یونیک کد تگها داشته باشه.
البته من خروجی ماژول رو مستقیما و بدون برد آردوینو از طریق مبدل usb به سریال به کامپیوتر وصل کردم و خروجی یه چیزی شبیه به همین کد بود.

[magmagmary]

بله بعضی اوقات برای یک کارت خروجی های متفاوتی هم ارسال میشه ولی بیشتر اوقات کدهایی که خونده میشه برای کارتهای مختلف یکسان هست.
این کدها خروجی 24 عدد کارت هستش که یک تعدادی از کارتها رو نمیخونه:

Starting RFID ...
RFID Code : øøøøøøøøøø
RFID Code : øøøøøøøøøø
RFID Code : øøøøøøøøøø
.
.
.

RFID Code : øøøøøøøøøø

که این کاراکتر ø کد اسکی معادل 237 هستش که 10 بار تکرار میشه. و قاعدتا نمیتونه ارتباطی با یونیک کد تگها داشته باشه.
البته من خروجی ماژول رو مستقیما و بدون برد آردوینو از طریق مبدل usb به سریال به کامپیوتر وصل کردم و خروجی یه چیزی شبیه به همین کد بود.

مممممممممممم
نه این داده ها غلطه !
ببین توی این لینک گفته که این ماژول خروجی های با فرمت های مختلف داره ببین میتونی ازش سرنخ خاصی پیدا کنی:
Low cost 125khz EM4100 RFID Reader Module M4100 with antenna and wiegand 34 output format, View RFID Reader Module, Dwell Product Details from Shenzhen Dwell Electronics Co., Limited on Alibaba.com

[magmagmary]

بله بعضی اوقات برای یک کارت خروجی های متفاوتی هم ارسال میشه ولی بیشتر اوقات کدهایی که خونده میشه برای کارتهای مختلف یکسان هست.
این کدها خروجی 24 عدد کارت هستش که یک تعدادی از کارتها رو نمیخونه:

Starting RFID ...
RFID Code : øøøøøøøøøø
RFID Code : øøøøøøøøøø
RFID Code : øøøøøøøøøø
.
.
.

RFID Code : øøøøøøøøøø

که این کاراکتر ø کد اسکی معادل 237 هستش که 10 بار تکرار میشه. و قاعدتا نمیتونه ارتباطی با یونیک کد تگها داشته باشه.
البته من خروجی ماژول رو مستقیما و بدون برد آردوینو از طریق مبدل usb به سریال به کامپیوتر وصل کردم و خروجی یه چیزی شبیه به همین کد بود.

این کد رو هم تست کن :

########################################################################
## Modified code to work with Arduino 1.0.1  				/     ##
## Credits to Petushka, http://www.instructables.com/member/Petushka/ ##
##												      ##
########################################################################


#include <SoftwareSerial.h>


#define ADD_TAG_CODE "210014DFE309"  //change this ID with your own card TAG
#define DEL_TAG_CODE "210014E2BD6A"  //change this ID with your own card TAG


SoftwareSerial rfid = SoftwareSerial(5, 6);
String msg;
String ID ;  //string to store allowed cards


void setup()
{
  Serial.begin(9600);
  Serial.println("Serial Ready");


  rfid.begin(9600);
  Serial.println("RFID Ready");
}


char c;


void loop(){

  while(rfid.available()>0){
    c=rfid.read();
    msg += c;
    Serial.println(msg);
    Serial.println(msg.length());
  }
  msg=msg.substring(1,13);
  if(msg.indexOf(ADD_TAG_CODE)>=0) add();
  else if(msg.indexOf(DEL_TAG_CODE)>=0) del();
  else if(msg.length()>10) verifica();
  msg="";

}


void add(){
  Serial.print("What TAG do you wanna grant access?: ");
  msg="";
  while(msg.length()<13){
    while(rfid.available()>0){
      c=rfid.read();
      msg += c;
    }
  }
  if(ID.indexOf(msg)>=0) {
    Serial.println("\nAccess already granted for this card.");
    msg="";
  }
  else{
    Serial.print("Card: ");
    Serial.println(msg);
    ID += msg;
    ID += ",";
    //Serial.print("ID: ");
   // Serial.println(ID);
    msg="";
    Serial.println("Access granted for this card.");
  }


}


void del(){
  msg="";
  Serial.print("What TAG do you wanna deny access?: ");
  while(msg.length()<13){
    while(rfid.available()>0){
      c=rfid.read();
      msg += c;
    }
  }
  msg=msg.substring(1,13);
  if(ID.indexOf(msg)>=0){
    Serial.println(msg);
    Serial.println("TAG found. Access for this card denied.");
    //ID.replace(card,"");
    int pos=ID.indexOf(msg);
    msg="";
    msg += ID.substring(0,pos);
    msg += ID.substring(pos+15,ID.length());
    ID="";
    ID += msg;
    //Serial.print("ID: ");
    //Serial.println(ID);
  } else Serial.println("\nTAG not found or already denied");
  msg="";
}


void verifica(){
    msg=msg.substring(1,13);
    if(ID.indexOf(msg)>=0) Serial.println("Access granted.");

    else Serial.println("Access denied.");
}

[a_javidi]

اسم ماژول داخل سایت 6300 RDM هست اما اگه خودتون هم توجه کنید و یک جستجویی داخل google بزنید ، متوجه می شید ماژول داخل سایت اصلا RDM6300 نیست و پایه هاش با پایه هایی RDM6300 یکی نیست.

[pouya75]

باسلام ... ماژول فعلی با تصویر داخل سایت مطابقت ندارد لطفا حداقل اسم پایه ها رو اطلاع بدید مرسی

[magmagmary]

باسلام ... ماژول فعلی با تصویر داخل سایت مطابقت ندارد لطفا حداقل اسم پایه ها رو اطلاع بدید مرسی

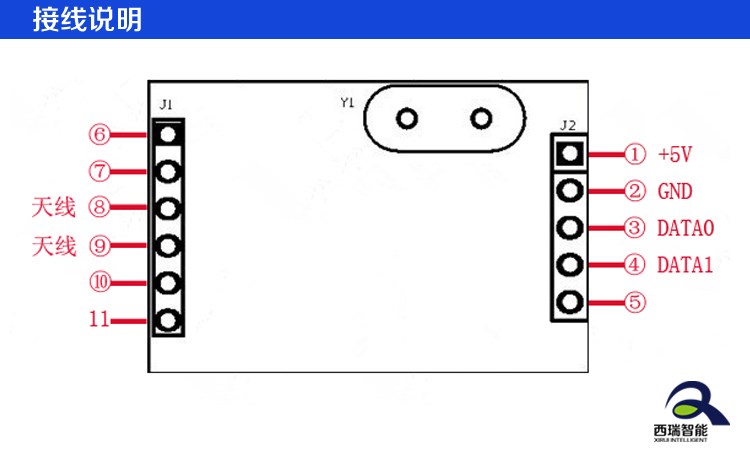

من اینو تو نت پیدا کردم

[razi.sadeq]

سلام
کسی به مشکل درست نشون ندادن کد برخورده ؟
لطفا اگه کسی میدونه چجوری برطرف میشه راهنمایی کنه
