موضوع: ماژول RDM6300 - RFID Reader - کارت خوان آر اف آی دی UART - فرکانس 125khz

  1. #1
    max
    max آنلاین نیست.
    Member
    تاریخ عضویت
    Jul 2013
    محل سکونت
    iran-shiraz
    نوشته ها
    70

    ماژول RDM6300 - RFID Reader - کارت خوان آر اف آی دی UART - فرکانس 125khz

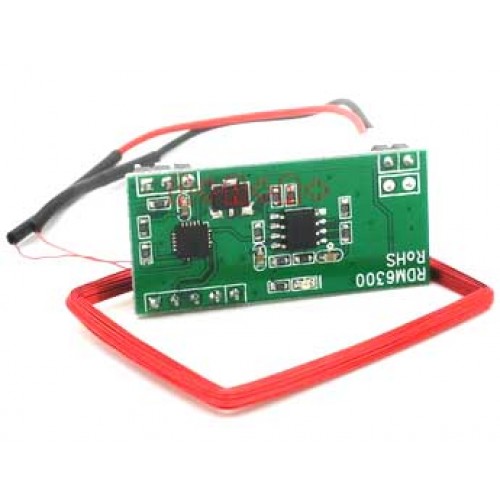

    کارخوان RFID RDM6300 125KHz یک مینی ماژول برای خواندن کد ها از کارت ها و تگ های 125 کیلو هرتزی ( فقط خواندنی و یا قابل خواندن / نوشتن ) طراحی شده است و به راحتی می توانید از آن در پروژه خود در کنار آردوینو و یا هر میکروکنترلر دیگری استفاده نمایید.
    مشخصات:
    پشتیبانی از آنتن خارجی
    حداکثر فاصله تا كارت 150 میلیمتر
    زمان رمزگشایی ( دیکود) کمتر از 100ms
    رابط UART
    پشتیبانی از تگ های EM4100 ، برچسب ها و ... 125 کیلوهرتز
    اندازه کوچک 38 در 19 ميليمتر
    ولتاژ کاری: 5 ولت دی سی
    کابردهای RFID :
    کنترل دستیابی / ردیابی سند
    سامانه های هوشند دامداری و یا ردیابی حیوانات
    RFID در ساخت و ساز : ابزار ردیابی
    ایمنی مواد غذایی و قابلیت ردیابی
    RFID در بیمارستان و مراقبت از سلامت
    پیگیری بیمار / پیگیری تجهیزات بیمارستان
    سیستم های پرداخت RFID
    زمان و حضور و غیاب
    زمان بندی مسابقه (در حال اجرا ، دوچرخه ، وسیله نقلیه )
    RFID و زنجیره تامین RFID حمل و نقل
    ردیابی کانتینر های حمل بار
    شناسایی خودرو و تعین سطح دسترسی
    سیستم های پرداخت تلفن
    مدیریت محوطه
    کد:
    /*
    # be name khoda
    # Example code RDM6300 - RFID
    # Company    : AftabRayaneh
    # Website    : http://shop.aftabrayaneh.com
    # Developer  : Reza Najafi
    # Date       : 22.10.2013
    # Version    : 1.0

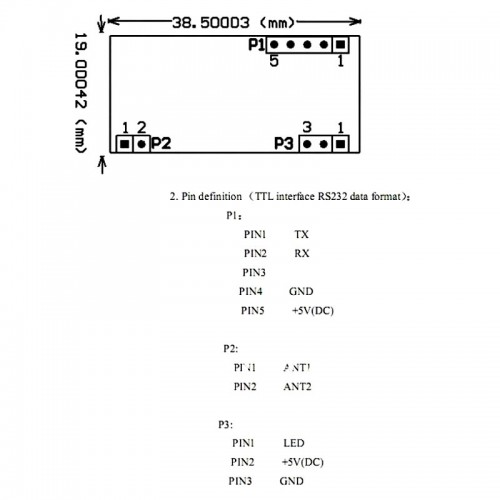

    PIN  DESCRIPTION      ARDUINO PIN    RDM6300 PIN
    1    GND              GND            P3 - 1
    2    VCC (3.5-12V)    VCC            P3 - 2
    3    TX DATA          D2             P1 - 1
    */

    #include <SoftwareSerial.h>
    SoftwareSerial RFID(2, 3);
    String rfidCode;
    char c;

    void setup()
    {
      Serial.begin(9600);
      RFID.begin(9600);
      Serial.println("Starting RFID ...");
    }

    void loop()
    {
      while(RFID.available()>0){
        delay(5);
        c=RFID.read();
        rfidCode += c;
      }
      if(rfidCode.length()>10) Check();
      rfidCode="";
    }

    void Check()
    {
      rfidCode=rfidCode.substring(1,11);
      Serial.println("RFID Code : "+rfidCode);
    }
    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.

    سفارش تگ 125khz rfid سفارش كارت 125khz rfid
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط max : 10-23-2013 در ساعت 12:40 PM

  2. #2
    Senior Member
    تاریخ عضویت
    Nov 2013
    نوشته ها
    183
    مشکل اینه که اصلا به هیج عنوان کار نمیکنه
    تمامه پین هاشم چک کردم وقتی وصل میکنمش چراغش روشن میشه و تو سریال مانیتور Starting RFID ... نوشته میشه ولی هر چی این تگ ها رو نزدیکش میکنم پاسخی نمیده خیلی هم گشتم تو اینترنت و برنامه های مختلفو چک کردم ولی بازم فایده ای نداشت
    2 تا احتمال میدم یا اینکه این ماژولی که فرستادین خرابه یا اینکه اون کارت هایی که اگر خاطرتون باشه گفتین همه 125khz هستن 125khz نیستن (من تعجبم که نه 125khz باشه نه 13.56Mhz پس چیه؟؟؟؟)
    من واقعا دارم گیج میشم همون طور که گفتم من زمانه زیادی واسه این پروژه ندارم
    راستی شکل برد من با عکس ها فرق داره یعنی بالاش 4 تا سوراخ برای اتصال پین هدر داره که پین هدری بهش وصل نیست (نا گفته نماند ه وقتی ماژولو از جعبش درآوردم یه بوی خاصی میداد شبیه سوختگی که فکر کنم طبیعی باشه چون مغازه های تو این کار همیشه همین بو رو میدن )

  3. #3
    Senior Member
    تاریخ عضویت
    Nov 2013
    نوشته ها
    183
    آقادرست شد مشکل از بد آپلود شدن کد بود چون من سیستم عاملم Ubuntu هست تو پورت سریال مشکل خورده بود
    حالا از ویندوز تست کردم درست شد

  4. #4
    مدیر اصلی
    تاریخ عضویت
    Aug 2012
    محل سکونت
    ایران
    نوشته ها
    440
    الهی شکر ، آقا از این به بعد به جای اینکه ماژول رو بو کنی ، اول سیستم عاملت رو بو کن :d

  5. #5
    Senior Member
    تاریخ عضویت
    Nov 2013
    نوشته ها
    183
    دیگه چیکار کنم ناواردیم دیگه

  6. #6
    Junior Member
    تاریخ عضویت
    Dec 2013
    نوشته ها
    7
    سلام بر اساتید
    من آشنایی زیادی به الکترونیک ندارم
    میخواستم با استفاده از این ماژول و یا ماژولهای مشابه کارت ورود و خروج برای کارگرهام درست کنم
    آیا امکانش هست؟
    لطفا راهنمایی دقیق(اما ساده) بفرمایید
    مرسی

  7. #7
    مدیر اصلی
    تاریخ عضویت
    Aug 2012
    محل سکونت
    ایران
    نوشته ها
    440
    سلام
    بله بخش سخت افزاریش ساده هست اما برای باید یه نرم افزار مناسب براش تهیه کنید

  8. #8
    Junior Member
    تاریخ عضویت
    May 2015
    نوشته ها
    9
    به نظر میرسه دیگه این ماژول تو فروشگاه نیست؟ درسته؟؟؟ جایگزین؟؟

  9. #9
    Senior Member
    تاریخ عضویت
    Jan 2015
    محل سکونت
    ایران
    نوشته ها
    238
    سلام چرا هنوز هست

    ماژول ریدر RFID 125K

  10. #10
    Junior Member
    تاریخ عضویت
    Dec 2015
    نوشته ها
    2
    سلام .ماژولی که من ازسایت خریداری کردم ، با این عکسی که گذاشتید متفاوته.هیچ راهنمایی هم برای اسم پایه ها وجود نداره.لطفا اسم هر پایه را مشخص کنید.ممنون
