ماژول کارت خوان آر اف آی دی با قابلیت خواندن و نوشتن - RFID Reader & Writer RC522

[navidnkh]

سلامی دوباره
اول از همه در مورده کتابخونه بگم این کتابخونه ای که الان پیوست کردم یه تغیراتی توش ایجاد کردم که فکر کنم قبلا گفته بودم چی بوده و هست
برای اینکه کلا به خطا نخورید پیشنهاد میکنم که کلا هر چی سیمو ارتباط بوده رو بکنید و مثله همین آموزشی که میگم بزارید
1-مواده لازمو میزاریم کناره هم

خب نحوه اتصالات هم مثل زیر
SDA <-> 3
SCK <-> 52
MOSI <-> 51
MISO <-> 50
GND <-> GND
RST <-> 2
3.3V <-> 3.3V
IRQ هم نیازی به اتصالش نیست


2- اول مطمئن شید که نرم افزاره آردوینو باز نیست بعد میریم به آدرسه زیر
MyDocuments -> Arduino -> libraries
اگر از قبل پوشه ای به نامه RC522_Library یا یه چیزی تو این مایه ها است اونو پاکش کنید

(اینو یادتون باشه که شاید تعداد پوشه های موجود در این مکانی که آدرس دادم تفاوت داشته باشه و اینایی که من دارم شما نداشته باشین ((گفتم کلا رفع ابهام شه)))


خب حالا فایله zip کتابخونه رو که پیوست کردم دانلود کنید و بعدش مطابق شکل اونو اکسترکت کنید به محل کتابخانه ها


حالا نرم افزارو اجرا کرده و مراحل زیر را انجام دهید

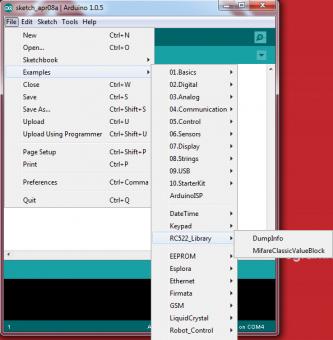

File -> Examples -> RC522_Library

میبینید که اضافه شده به کتابخانه ها و برای نمونه همون گزینه DumpInfo رو انتخاب کنید

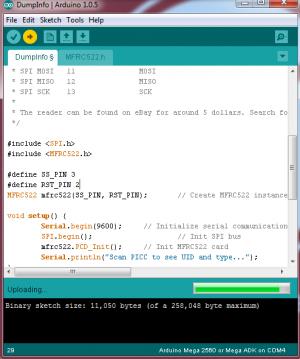

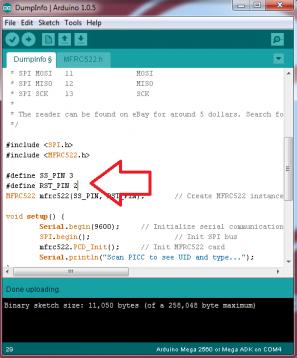

حالا در صفحه باز شده گزینه های مشخص شده رو مطابق شکل تغییر بدید


حالا برنامه رو آپلود کنید(بر فرض اینکه قبلا نوع آردوینو و پورت سریال انتخاب شده باشه)

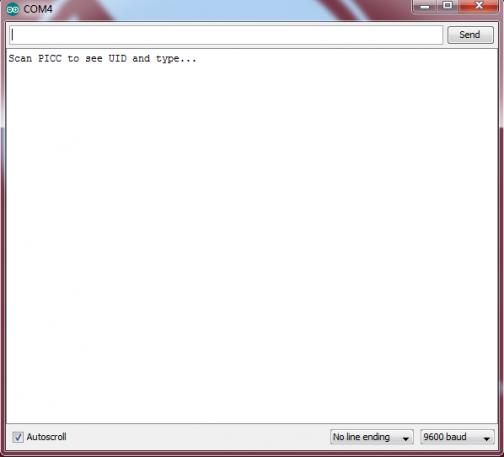

حالا Serial Monitor را باز کنید


حالا یه کارتی رو نزدیکه دستگاه کنید

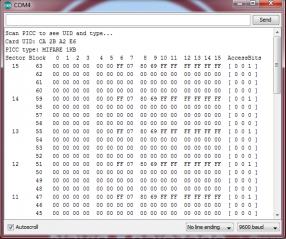

میبینید که تمامی اطلا عات کارت رو میخونه

امیدوارم مفید واقع شده باشه اگر اشکالی بود ما در خدمتیم

[mahdi.m]

سلامی دوباره
اول از همه در مورده کتابخونه بگم این کتابخونه ای که الان پیوست کردم یه تغیراتی توش ایجاد کردم که فکر کنم قبلا گفته بودم چی بوده و هست
برای اینکه کلا به خطا نخورید پیشنهاد میکنم که کلا هر چی سیمو ارتباط بوده رو بکنید و مثله همین آموزشی که میگم بزارید
...

امیدوارم مفید واقع شده باشه اگر اشکالی بود ما در خدمتیم

خیلی خیلی ممنون از وقتی که گذاشتی نوید جان
بالاخره جواب داد
فکر کنم درست گفته بودی
احتمال قوی مشکل از کتابخونه بود
انشاا... تو تمام مراحل زندگیت موفق باشی

[navidnkh]

خیلی خیلی ممنون از وقتی که گذاشتی نوید جان
بالاخره جواب داد
فکر کنم درست گفته بودی
احتمال قوی مشکل از کتابخونه بود
انشاا... تو تمام مراحل زندگیت موفق باشی

خیلی ممنون
خوشحالم که درست شده

[hoveiser]

سلام به همگی
من تمام کارهایی رو که گفیتن انجام دادم ولی وقتی serial monitor رو باز می کنم هیچ کارتی رو نمیخونه و فقط پیغام قرار دادن کارت رو نشون می ده نمی دونم دیگه چیکار کنم
اگه کمک کنین ممنون میشم
دستگاهم هم Fundunio mega 2560 هست
مرسی

[ariahope]

سلام به همگی
من تمام کارهایی رو که گفیتن انجام دادم ولی وقتی serial monitor رو باز می کنم هیچ کارتی رو نمیخونه و فقط پیغام قرار دادن کارت رو نشون می ده نمی دونم دیگه چیکار کنم
اگه کمک کنین ممنون میشم
دستگاهم هم Fundunio mega 2560 هست
مرسی

مشکل شما قطعا از اتصالات هستش بیشتر دقت کنید تغییر گفته شده رو باید تو هر مثال انجام بدید.

[ariahope]

سلام ممنون از راهنماییتون من برد Mega2560 رو گرفتم و مثال شمارو روش پیاده سازی کردم و به خوبی جواب گرفتم. چند سوال برای بنده به وجود آمده ممنون میشم ازتون اگر پاسخ بدید:
1.پسورد کارت مگه KEYA و KEYB نیست؟ و به صورت پیش فرض 0XFF نیست؟

پس چرا هنگام اجرای مثال DumpInfo مقدار keyA کلا 00 و KEYB کلا FF هست؟
2.آیا PDF ای چیزی هست کلا تمام این بخش ها رو توضیح بده؟ من چندتا فایل پیدا کردم اما خیلی پیچیده بود. واقعیت اینه من دیدم نسبت به این کارت ها حافظه ارتباط و ... خیلی کمه.
3. سکتور تریلر چیه؟
4.من تصورم اینه که هر سکتور یک سکتور تریلر داره که اون سطر میشه واسه پسورد A و B وسطش رو نمی دونم چیه؟ و سطرهای دیگه کامل برای نوشتن دیتا توسط کاربر هستند. درسته؟
5. من دوتا کارت دارم که یکیش نو بود و با خود RFID خریدم. و یکی هم واسه یه دستگاهی بود که کارتخوانش همین RC522 بود. رو هر دو کارت مثال DumpInfo رو اجرا کردم بدون مشکل انجام شد. اما در مثال ReadAndWrite با کارت دوم دچار مشکل شد و این خطا را داد:
“Read block A(4) : the first of the sector TWO : no match - write don't work fine”
کارت اول به درستی رایت شد. آیا کارت دوم سوخته و نمی تونم از ش استفاده کنم؟ راهی نیست که به تنظیمات روز اول برش گردونم؟
یه چیز امیدوار کننده اینه که وقتی کارت مترو رو جلوش میگیرم حتی رید هم نمیتونه بکنه این به نظرم نشون میده میشه کارت های من رو درست کرد.
ببخشید که خیلی طولانی شد. من جواب تست هایی که گرفتم رو هم پیوست کردم براتون.

[majid002]

سلام،خسته نباشید.
من میخوام چند کارت و تگ را بصورت همزمان توسط یک ریدر بخونم.multi tag reader
لطفاٌ نحوه کار را توضیح دهید در صورت امکان!
متشکرم.

[bunnysa]

سلام،خسته نباشید.
من میخوام چند کارت و تگ را بصورت همزمان توسط یک ریدر بخونم.multi tag reader
لطفاٌ نحوه کار را توضیح دهید در صورت امکان!
متشکرم.

سلام
میشه بیشتر توضیح بدید؟
خب چند تا تگ رو چطوری میخواید تشخیص بدید که کدوم تگ کدومه؟ منظورم از نظر فیزیکی هست نه تو برنامه

[navidnkh]

سلام،خسته نباشید.
من میخوام چند کارت و تگ را بصورت همزمان توسط یک ریدر بخونم.multi tag reader
لطفاٌ نحوه کار را توضیح دهید در صورت امکان!
متشکرم.

سلام این ماژول توانایی خوندن چند تا تگ به طور همزمان رو نداره

اگر میخواین سیستم فروشگاهی یا چیزی مثل این طراحی کنید که وقتی کاربر از یک گیت یا دستگاه رد شد تمام کالاهاش که دارای rfid هستن خونده بشن باید از یک ماژول که حدودا 500 تومانه (البته دقیق یادم نیست) استفاده کنید

[malip]

سلام
من میخوام اطلاعات کارت رو بریزم تو حافظه و بعد جستجو کنم یعنی کلیات برنامه به این صورت باشه که اول چک کنه مستر کارته یا نه؟
اگه بود بره مدیریت برای حذف و اضافه کردن کارتها و اگر مستر نبود جستجو کنه در حافظه(که اطلاعات توسط مدیریت در eeprom یا flash در یک ارایه ذخیره شده اند) (نه در متغیری که اطلاعات قبلا ثبت شده باشد) ودر صورت مجاز بودن عمل بخصوصی انجام بشه
