ماژول انتقال بیسیم اطلاعات +nrf24l01 ( فرکانس 2.4g ) + آنتن

نقل قول:

---

نوشته اصلی توسط mohammad_robotic

سلام
تفاوت دو ماژول زیر چیه؟؟
ماژول فرستنده گیرنده nRF24L01 + PA + LNA با برد 1800 متر
ماژول فرستنده گیرنده nRF24L01 + PA با فرکانس 2.4G و برد 2000 متر
خواهشا سریع جواب بدید دوستان می خوام خرید کنم از سایت
کسی دلیل خاصی برای گران تر بودن ماژول با برد کمتر دارد؟؟
فک کنم ماژول دومی قبلا بردش 1000 متر بود

---

2000متر اشتباه است. همون 1800متری بهتر هست

سلام دوستان
من دو تا ماژول فرستنده nrf خریدم و میخوام با دو تا آردوینو نانو راهشون بندازم. ولی متاسفانه به یه مشکل عجیب خوردم که هر جا میگردم کسی رو پیدا نمی کنم مثل من به این مشکل خورده باشه. من کتابخونه rf24 رو گرفتم و در پوشه کتابخونه ها گذاشتم. حالا تو نرم افزارم می تونم include بکنمش ولی وقتی اینکارو میکنم و میخوام برنامه رو کامپایل کنم بهم کلی ارور میده. خیلی گیج شدم لطفا راهنماییم کنید.

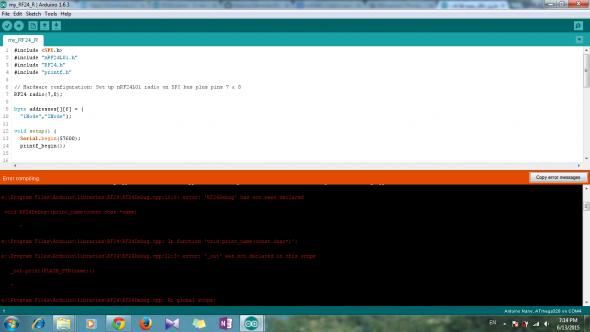

فایل پیوست 1330

دوستان خواهشا راهنمایی کنید. خیلی سردرگم شدم.
اول نسخه 1.6.4 رو نصب کردم. اون کلن هنگ میکرد تو کامپایل کردن. بعد 1.6.3 رو گرفتم و نصب کردم که کلی خطا میده.
برنامه و خطاهایی که میده رو قرار میدم. لطفا اگر ممکنه راهنمایی کنید.

بابا یه جوونمرد پیدا نمیشه به من بگه چرا هر کتابخونه ای که من استفاده میکنم اینقدر خطا میده بهم؟
هر کدی از کدای اینجا رو که من کامپایل میکنم کلی خطا میده

ازکتابخونه mirf استفاده کنید بهتر و راحتتره :cool:

نقل قول:

---

نوشته اصلی توسط aminta

ازکتابخونه mirf استفاده کنید بهتر و راحتتره :cool:

---

سلام. ممنون که جواب دادید.
چرا این کتابخونه راحت تره؟ مگه باقی کتابخونه ها محدودیتی دارند؟
کلا چرا این قدر خطا از من میگیره تو کامپایل؟

نقل قول:

---

نوشته اصلی توسط aminta

ازکتابخونه mirf استفاده کنید بهتر و راحتتره :cool:

---

این کتابخونه رو هم که اد میکنم تو اسکچ بازم تو کامپایل کردن ازم ارور می گیره.
بابا یکی نیس بگه چرا من اینقدر ارور دارم؟

فک کنم مشکل از کتابخونه ادد کردن شماست.
شما پوشه ی کتابخونه را توی my document کپی کنید و یکبار برنامه آردینو را ببندید و باز کنید خودش اتوماتیک میاد توی مثالها!
من الان مثال client کامپایل میکنم اروری نمیده!

نقل قول:

---

نوشته اصلی توسط aminta

فک کنم مشکل از کتابخونه ادد کردن شماست.
شما پوشه ی کتابخونه را توی my document کپی کنید و یکبار برنامه آردینو را ببندید و باز کنید خودش اتوماتیک میاد توی مثالها!
من الان مثال client کامپایل میکنم اروری نمیده!

---

سلام. ممنون. بله اشکال از همونجا بود. بازم تشکر

سلام دوباره.
یک سوال دیگه برام پیش اومده دوستان. ممنون میشم کمک کنید.
کد زیر رو من برای گیرنده استفاده کردم:

کد:

---

/* YourDuinoStarter Example: nRF24L01 Receive Joystick values

 - WHAT IT DOES: Receives data from another transceiver with
  2 Analog values from a Joystick or 2 Potentiometers
  Displays received values on Serial Monitor
 - SEE the comments after "//" on each line below
 - CONNECTIONS: nRF24L01 Modules See:
 http://arduino-info.wikispaces.com/Nrf24L01-2.4GHz-HowTo
  1 - GND
  2 - VCC 3.3V !!! NOT 5V
  3 - CE to Arduino pin 9
  4 - CSN to Arduino pin 10
  5 - SCK to Arduino pin 13
  6 - MOSI to Arduino pin 11
  7 - MISO to Arduino pin 12
  8 - UNUSED

 - V1.00 11/26/13
  Based on examples at http://www.bajdi.com/
  Questions: terry@yourduino.com */

/*-----( Import needed libraries )-----*/
#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>
/*-----( Declare Constants and Pin Numbers )-----*/
#define CE_PIN  9
#define CSN_PIN 10

// NOTE: the "LL" at the end of the constant is "LongLong" type
const uint64_t pipe = 0xE8E8F0F0E1LL; // Define the transmit pipe


/*-----( Declare objects )-----*/
RF24 radio(CE_PIN, CSN_PIN); // Create a Radio
/*-----( Declare Variables )-----*/
int joystick[2];  // 2 element array holding Joystick readings

void setup()  /****** SETUP: RUNS ONCE ******/
{
  Serial.begin(9600);
  delay(1000);
  Serial.println("Nrf24L01 Receiver Starting");
  radio.begin();
  radio.openReadingPipe(1,pipe);
  radio.startListening();;
}//--(end setup )---


void loop()  /****** LOOP: RUNS CONSTANTLY ******/
{
  if ( radio.available() )
  {
    // Read the data payload until we've received everything
    bool done = false;
    while (!done)
    {
      // Fetch the data payload
      done = radio.read( joystick, sizeof(joystick) );
      Serial.print("X = ");
      Serial.print(joystick[0]);
      Serial.print(" Y = ");
      Serial.println(joystick[1]);
    }
  }
  else
  {
      Serial.println("No radio available");
  }

}//--(end main loop )---

/*-----( Declare User-written Functions )-----*/

//NONE
//*********( THE END )***********

---

موقع کامپایل کردن به کد زیر گیر میده:

کد:

---

done = radio.read( joystick, sizeof(joystick) );

---

خطایی که میده اینه:

کد:

---

reseiver.ino: In function 'void loop()':
reseiver.ino:59:12: error: void value not ignored as it ought to be
Error compiling.

---

من تو آموزشایی که تو اینترنت گذاشتن نگاه کردم دیدم همین کد رو بدون مشکل استفاده کردن و همچین خطایی نداشتن. اگر چیزی به ذهنتون میرسه خوشحال میشم بدونم. بازم ممنون

من یک جفت از این ماژول ها رو راه اندازی کردم ولی مشکل این جاست که ارتباط یک طرفه است. یعنی مثلا برای من فقط میتونم روی com6 بنویسم و روی com8 بخونم ولی وقتی روی com8 مینویسم چیزی رو com6 نشون نمیده.
کسی نظری یا راه حلی سراغ داره؟؟/

سلام دوستان
من میخوام با ماژول NRF یک فرستنده گیرنده راه بندازم که هنگامی که در برد اول پایه ی 14 یک شد در برد دوم این پایه یک بشه
من از دو تا آردوینو 2560 و دو تاماژول NRF24L01 استفاده کردم
برنامه برد اول که فرستنده است رو این طور نوشتم:
#include <SPI.h>
#include <Mirf.h>
#include <NRF24L01.h>
#include <MirfHardwarespiDriver.h>
int led = 14;
int i;
void setup() {
pinMode(led, INPUT);
Serial.begin(9600);
Mirf.spi=&MirfHardwareSpi;
Mirf.init();
Mirf.setRADDR((byte*)"clie2");
Mirf.setTADDR((byte*)"clie1");
Mirf.payload=sizeof(unsigned long);
Mirf.config();
byte rf_setup=0;
Mirf.readRegister(RF_SETUP , &rf_setup,sizeof(rf_setup));
if(rf_setup!=0)
Serial.println("beginning");
else
{Serial.println("no signal");
while(rf_setup=0);}
delay(1000);
}

void loop() {
pinMode(led, INPUT);
if(digitalRead(led)==HIGH)
{
i=0;
Mirf.send((byte*)&i);
}
}
برنامه برد دوم که گیرنده هست رو این طور نوشتم:
#include <SPI.h>
#include <Mirf.h>
#include <NRF24L01.h>
#include <MirfHardwarespiDriver.h>
int led = 14;
int i;
void setup() {
pinMode(led, OUTPUT);
Serial.begin(9600);
Mirf.spi=&MirfHardwareSpi;
Mirf.init();
Mirf.setRADDR((byte*)"clie1");
Mirf.setTADDR((byte*)"clie2");
Mirf.payload=sizeof(unsigned long);
Mirf.config();
byte rf_setup=0;
Mirf.readRegister(RF_SETUP , &rf_setup,sizeof(rf_setup));
if(rf_setup!=0)
Serial.println("beginning");
else
{Serial.println("no signal");
while(rf_setup=0);}
delay(1000);
}
void loop() {
while(!Mirf.dataReady())
{
Mirf.getData((byte *) &i);
digitalWrite(led, HIGH);
}
}
اما هیچ جوابی نمیگیرم . به محض اتصال برد دوم به تغذیه LED متصل به پایه 14 برد دوم روشن میشه و روشن میمونه
اگه کسی در این مورد میدونه لطفا بگه من چه کار کنم؟؟؟؟؟؟؟؟؟؟:confused:

دوستان من هم به مشکلی شبیه به دوستمون برخودم که اطلاعات چهار بایتی دریافت میشن
با توجه به اینکه طول داده را در هر دو برد 16 تعریف کردم ولی در سمت گیرنده اطلاعات به اندازه ه چها بایت اول داده ارسالی دریافت و به اندازه ی طول داده ی ارسالی؛اون چهار بایت اول کپی میشن در ارایه ی دریافتی
مثلا اگه ارسال کنم: "mohammad"
این دریافت میشه: "mohamoha"

دوست من شما هم به فروم nrf سر بزنید و از اون کداستفاده کنید

من عینا از کد اول فروم استفاده کردم:( ولی

وظیفه هر پایه ماژول چیه و باید به کجا ول بشه؟

نقل قول:

---

نوشته اصلی توسط e.rasekh

ماژول فرستنده و گيرنده راديويي +nRF24L01 از جديدترين فرستنده و گيرنده 2.4 گيگاهرتزي شركت Nordic Semiconductor يعني چيپ +nRF24L01 استفاده مي كند. فركانس اين آي سي براي دريافت و ارسال راديويي اطلاعات باند 2.4 گيگاهرتز بوده و مشخصات بسيار جديدي دارد. اين آي سي تمامي مشخصات و مزاياي آي سي سري قبل خود يعني nRF24L01A را داراست. بعلاوه pipeline و بافرهاي اضافي، و همچنين ارسال مجدد اتوماتيك، از قابليتهاي اضافه شده در اين سري از آي سي هاي RF است.

توجه: در سري پلاس «+» از اين آي سي ها يعني +nRF24L01 شركت Nordic مشخصاتي مانند برد، حساسيت و نرخ تبادل اطلاعات را نسبت به محصول سري قبل يعني nRF24L01 ارتقاء داده است. با اين حال دستورات كنترلي يا Command های اين سري با سري قبل يكي بوده و تغييري نداشته است.

مشخصات:

• آنتن 2.4 گيگاهرتز روي بورد
• برد 100 متر
• نرخ تبادل اطلاعات قابل تنظيم از 250 كيلوبيت تا 2 مگابيت بر ثانيه
• Auto Acknowledge
• Re-Transmit Auto
• Multiceiver با 6 ديتاپايپ
• داراي 32 بايت FIFO بصورت مجزا براي TX و RX
• پايه هاي ورودي با تحمل ولتاژ 5 ولت
• قابليت تنظيم كانال ارتباطي از 2400 مگاهرتز تا 2525 مگاهرتز (125كانال قابل انتخاب)
• حداقل نياز به قطعات جانبي جهت راه اندازي
• ترتيب پايه ها :VCC ، CE ، CSN ، SCK ، MOSI ، MISO ، IRQ

شماتیک مدار:
فایل پیوست 442

مثال آردوینو:

کد:

---

/*
 # Be name Khoda!
 # A Mirf example to test the latency between two Ardunio.

 # Company    : AftabRayaneh
 # Website    : http://shop.aftabrayaneh.com
 # Developers : Reza Najafi, Elham Rasekh
 # Date      : 09.09.2013
 # Version    : 3.0

 * Pins:
 * Hardware SPI:
 * MISO -> 12
 * MOSI -> 11
 * SCK -> 13
 *
 * Configurable:
 * CE -> 8
 * CSN -> 7
 */

#include <SPI.h>
#include <Mirf.h>
#include <nRF24L01.h>
#include <MirfHardwareSpiDriver.h>

const int MAX_BUFFER_LEN = 16;
String Receive_Address = "clie1"; //A name that is dedicated to this station; MAX is 5 Char.
String Send_Address = "clie2";    //A name that is dedicated to another station; MAX is 5 Char.

String strMirfBuffer="";
byte Transfer_Lock=0;

void setup()
{
  Serial.begin(9600);
  Setup_Mirf(); // initializing overall needed...
  sendData("TALK");
}

void loop()
{
  if (!Mirf.isSending())
    check_MirfBuffer();
  read_SerialBuffer();
}

//This function checks mirf data availability. if data is available, put it in the buffer and generates an event.
void check_MirfBuffer()
{
  if (Mirf.dataReady())
  {
    while(Mirf.dataReady())
    {
      int  tmp_index=0;
      byte tmp_buffer[4]={0};
      Mirf.getData(tmp_buffer);
      while(tmp_buffer[tmp_index] && tmp_index<4 )
      {
        strMirfBuffer = strMirfBuffer + char(tmp_buffer[tmp_index]);
        tmp_index++;
      }
      if (strMirfBuffer.length() >= MAX_BUFFER_LEN )
        buffer_ready();

      if (!Mirf.dataReady())
        delay(2);
    }
  }
  else if (strMirfBuffer.length()>0 )
    buffer_ready();
}

//This function sends a 4 byte packet
void sendPacket(char packet[5])
{
  Mirf.send((byte *)packet);
  while(Mirf.isSending());
}

//This function sends data
void sendData(String strData)
{
  int StrLen=0;
  String tmp_Str="";
  Serial.print("sending data: ");
  Serial.print(strData);
  Transfer_Lock=1;
  StrLen=strData.length();
  Serial.print(" : ");
  Serial.println(StrLen);

  //parsing the data to 4 character packets (byte *)packet
  while (StrLen>0)
  {
    char tmp_Char[5]={0};
    if(StrLen>4)
    {
      tmp_Str=strData.substring(0,4);
      strData=strData.substring(4);
    }
    else
    {
      tmp_Str=strData;
      strData="";
    }
    tmp_Str.toCharArray(tmp_Char, 5);;
    sendPacket(tmp_Char);
    StrLen=strData.length();
  }
  Transfer_Lock=0;
}

//This function parses received commands from another nrfs.
void buffer_ready()
{
  if (strMirfBuffer == "TALK")
  {
    sendData("HURRAY !");
    Serial.println("Talking...");
  }
  //and parse other commands so on ...
  else
  {
    Serial.print("<");
    Serial.print(strMirfBuffer);
    Serial.println(">");
  }
  clear_buffer();
}

//This function forms a buffer of serial data and send it
void read_SerialBuffer()
{
  if(Serial.available())
  {
    char CharData;
    String StrSerialBuffer="";

    while (Serial.available() && StrSerialBuffer.length() < MAX_BUFFER_LEN )
    {
      CharData=Serial.read();
      StrSerialBuffer=StrSerialBuffer + CharData;
      if (!Serial.available())
        delay(1);
    }
    while (Transfer_Lock); //wait for transfer process

    sendData(StrSerialBuffer);
  }
}

//This function initializes overall needed for wireless communication
void Setup_Mirf()
{
  char Receive_Adr_Char[6];
  char Send_Adr_Char[6];
  Receive_Address.toCharArray(Receive_Adr_Char, 6);
  Send_Address.toCharArray(Send_Adr_Char, 6);

  Mirf.spi = &MirfHardwareSpi;
  Mirf.init();
  Mirf.setRADDR((byte *)Receive_Adr_Char);
  Mirf.setTADDR((byte *)Send_Adr_Char);
  Mirf.payload = sizeof(unsigned long);
  Mirf.config();

  //reg - Start
  byte rf_setup = 0;
  Mirf.readRegister( RF_SETUP, &rf_setup, sizeof(rf_setup) );

  if (rf_setup != 0)
    Serial.println("Beginning ... ");
  else
  {
    Serial.println( "Wireless did not initialize!" );
    while (rf_setup==0);
  }
  delay(100);
}

//This function clears the buffer
void clear_buffer ()
{
  strMirfBuffer="";
}

---

جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.

---

وظیفه هر پایه چیه وباید به کجا وصل بشه؟

نقل قول:

---

نوشته اصلی توسط d3lphi

من از یک Arduino Pro Mini که به یک سنسور دما و رطوبت DHT 22 متصل است استفاده کردم. طرف دیگه یک آردینو Uno بود که مقادیر رو دریافت می کنه و روی یک Liquid Crystal نمایش میده. با همه ماژول های NRF که 8 پایه هستند تست کردم و با همشون به خوبی کار میکنه.

کد ارسال:

کد:

---

/* YourDuinoStarter Example: nRF24L01 Transmit Joystick values
 - WHAT IT DOES: Reads Analog values on A0, A1 and transmits
  them over a nRF24L01 Radio Link to another transceiver.
 - SEE the comments after "//" on each line below
 - CONNECTIONS: nRF24L01 Modules See:
 http://arduino-info.wikispaces.com/Nrf24L01-2.4GHz-HowTo
  1 - GND
  2 - VCC 3.3V !!! NOT 5V
  3 - CE to Arduino pin 9
  4 - CSN to Arduino pin 10
  5 - SCK to Arduino pin 13
  6 - MOSI to Arduino pin 11
  7 - MISO to Arduino pin 12
  8 - UNUSED
  -
  Analog Joystick or two 10K potentiometers:
  GND to Arduino GND
  VCC to Arduino +5V
  X Pot to Arduino A0
  Y Pot to Arduino A1

 - V1.00 11/26/13
  Based on examples at http://www.bajdi.com/
  Questions: terry@yourduino.com */

/*-----( Import needed libraries )-----*/
#include "DHT.h"
#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>


/*-----( Declare Constants and Pin Numbers )-----*/
#define CE_PIN  9
#define CSN_PIN 10
//#define JOYSTICK_X A0
//#define JOYSTICK_Y A1
#define DHTPIN 2    // what pin we're connected to
#define DHTTYPE DHT22  // DHT 22  (AM2302)

// NOTE: the "LL" at the end of the constant is "LongLong" type
const uint64_t pipe = 0xE8E8F0F0E1LL; // Define the transmit pipe


/*-----( Declare objects )-----*/
RF24 radio(CE_PIN, CSN_PIN); // Create a Radio
/*-----( Declare Variables )-----*/
int data[3];  // 2 element array holding Joystick readings

DHT dht(DHTPIN, DHTTYPE);
void setup()  /****** SETUP: RUNS ONCE ******/
{
  Serial.begin(9600);
  radio.begin();
  radio.openWritingPipe(pipe);
  dht.begin();


}//--(end setup )---


void loop()  /****** LOOP: RUNS CONSTANTLY ******/
{
  //joystick[0] = analogRead(JOYSTICK_X);
  //joystick[1] = analogRead(JOYSTICK_Y);

  float h = dht.readHumidity();
  float t = dht.readTemperature();
  data[0] = 1;
  data[1] = 100;//h;
  data[2] = 200;//t;

  radio.write( data, sizeof(data) );
  //delay(1000);
}//--(end main loop )---

/*-----( Declare User-written Functions )-----*/

//NONE
//*********( THE END )***********

---

کد دریافت

کد:

---

/* YourDuinoStarter Example: nRF24L01 Receive Joystick values

 - WHAT IT DOES: Receives data from another transceiver with
  2 Analog values from a Joystick or 2 Potentiometers
  Displays received values on Serial Monitor
 - SEE the comments after "//" on each line below
 - CONNECTIONS: nRF24L01 Modules See:
 http://arduino-info.wikispaces.com/Nrf24L01-2.4GHz-HowTo
  1 - GND
  2 - VCC 3.3V !!! NOT 5V
  3 - CE to Arduino pin 9
  4 - CSN to Arduino pin 10
  5 - SCK to Arduino pin 13
  6 - MOSI to Arduino pin 11
  7 - MISO to Arduino pin 12
  8 - UNUSED

 - V1.00 11/26/13
  Based on examples at http://www.bajdi.com/
  Questions: terry@yourduino.com */

/*-----( Import needed libraries )-----*/
#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27,16,2);  // set the LCD address to 0x27 for a 16 chars and 2 line display


/*-----( Declare Constants and Pin Numbers )-----*/
#define CE_PIN  9
#define CSN_PIN 10

// NOTE: the "LL" at the end of the constant is "LongLong" type
const uint64_t pipe = 0xE8E8F0F0E1LL; // Define the transmit pipe


/*-----( Declare objects )-----*/
RF24 radio(CE_PIN, CSN_PIN); // Create a Radio
/*-----( Declare Variables )-----*/
int data[3];  // 2 element array holding Joystick readings

void setup()  /****** SETUP: RUNS ONCE ******/
{
  Serial.begin(9600);
  delay(1000);
  Serial.println("Nrf24L01 Receiver Starting");
  radio.begin();
  radio.openReadingPipe(1,pipe);
  radio.startListening();;

  lcd.init();                      // initialize the lcd
  lcd.backlight();
}//--(end setup )---


void loop()  /****** LOOP: RUNS CONSTANTLY ******/
{
  if ( radio.available() )
  {
    // Read the data payload until we've received everything
    bool done = false;
    while (!done)
    {
      // Fetch the data payload
      done = radio.read( data, sizeof(data) );
      //Serial.print("H = ");
      //Serial.print(data[1]);
      //Serial.print(" T = ");
      //Serial.println(data[2]);
      lcd.clear();

      lcd.setCursor(0,0);
      lcd.print("Channel: ");
      lcd.print(data[0]);

      lcd.setCursor(0,1);

      lcd.print("H: ");
      lcd.print(data[1]);
      lcd.print(" T: ");
      lcd.print(data[2]);

      delay(500);
    }
  }
  else
  {
      //Serial.println("No radio available");
      lcd.clear();
      lcd.print("No radio available");
      delay(500);
  }

}//--(end main loop )---

/*-----( Declare User-written Functions )-----*/

//NONE
//*********( THE END )***********

---

---

من از دوتا mini proاستفاده میکنم نمیشه نمیدونم

دوسن من این ماژول ها 3.3 هستند شما که به 5 وصل نکردید انشاءالله

سلام دوستان
من میخام از دوتا برد pro mini و دوتا گیرنده فرستنده nrfاستفاده کنم
میشه کمک کنید پایه های ce ,csn به کدوم پین بردم باید وصل کنم
خیلی احتیاجمه لطفا کمک کنید مرسی

سلام
ببخش بردم اگر 5 باشه چطور 3.3 کنم

نقل قول:

---

نوشته اصلی توسط مهد

سلام دوستان
من میخام از دوتا برد pro mini و دوتا گیرنده فرستنده nrfاستفاده کنم
میشه کمک کنید پایه های ce ,csn به کدوم پین بردم باید وصل کنم
خیلی احتیاجمه لطفا کمک کنید مرسی

---

به صفحه اول همین پست مراجعه کنید

نقل قول:

---

نوشته اصلی توسط مهد

سلام
ببخش بردم اگر 5 باشه چطور 3.3 کنم

---

به کمک رگولاتور

سلام ممنون از راهنمایی
دو تا سوال
صفحه اول که نوشته شده فقط برای برد uno یعنی پایه های ce , csnبا برد uno یکیه ؟؟
چون دوستمون تو مثالش نوشته 9 و 10؟؟
دوم اینکه میشه مدل رگولاتور و بگید من الکترونیکی نیستم
ممنون از کمکتون

ببینید سیم بندیتون رو دقیقا دقیقا مطابق صفحه اول ببندید.

اینم رگولاتور
ماژول رگولاتور 3.3v - تنظیم کننده ولتاژ Ams1117

سلام ایا پایه های cn,csn برد uno با pro mini یکی هستش؟؟؟

بلی بلی
ببین دست من خودش گفته مثلا مثلا cs رو بزن به پایه 10
تو هم بزن 10 پرو مینی

سلام
من با این ماژول nrf24l01+ میخواستم سرعت موتور براشلس رو کنترل کنم
اساتید و همچنین مهندسان عزیز کمک کنن *"گل*

بعد از این که با انکدر شمردینش با کد لینک زیر بفرستینش:
http://forum.arduino.ir/8/21/144.html

نقل قول:

---

نوشته اصلی توسط magmagmary

بعد از این که با انکدر شمردینش با کد لینک زیر بفرستینش:
http://forum.arduino.ir/8/21/144.html

---

چیطو ؟؟:( یکم بیشتر توضیح بدید!

سلام
من از نانو استفاده کردم و چهارتا nrf گرفتم برای کاری که میخواستم انجام بدم.
مشکل اینجاست که تو سه تا از nrf ها تو کامپایل کردن با ارور زیر مواجه میشم، لطفا راهنمایی کنید.

avrdude: ser_open(): can't set com-state for "\\.\COM4"

نقل قول:

---

نوشته اصلی توسط mili

چیطو ؟؟:( یکم بیشتر توضیح بدید!

---

ببین دوست من شما به هر روشی که خودت تعیین میکنی میای rmp موتورتو در میاری میشه یه عدد. الان میخوای این عدد رو به صورت بی سیم واسه یه فاصله ای ارسال کنی. اینجا از nrf و لینکی که قبلا دادم استفاده می کنی

نقل قول:

---

نوشته اصلی توسط saeid

سلام
من از نانو استفاده کردم و چهارتا nrf گرفتم برای کاری که میخواستم انجام بدم.
مشکل اینجاست که تو سه تا از nrf ها تو کامپایل کردن با ارور زیر مواجه میشم، لطفا راهنمایی کنید.

avrdude: ser_open(): can't set com-state for "\\.\COM4"

---

یعنی 4 تا نانو و 4 تا nrf ؟
یا یک نانو که 4 تا nrf بهش وصله و از 4 جهت مختلف داده میگیره؟
دوست گرامی معلومش کن

سلامی دوباره
ببخشید که بد گفتم
دوتا آردواینو که به هرکدوم یه nrf وصل شده، یکی به عنوان فرستنده و یکی به عنوان گیرنده.
مشکل کار اینجاست که تو کامپایل برنامه(همون اولین برنامه ای که تواین تاپیک نوشته شده) ارور دارم ومشکل از برنامه هم احتمالا نیست ،چون تو کامپایل یه nrf ارور نمیده وبدون مشکله.
فکر کردم nrf دومی مشکل داره،واسه همین چندتادیگه هم خریدم. اما بازم نمیشه کامپایل کرد و ارور میده....
avrdude: ser_open(): can't set com-state for "\\.\COM4

ببینید این که کامپایل نشه یا آپلود نشه به سلامت NRFشما ربط چندانی نداره

ببینید روی آردوینو نانوتن کدهای ساده مثل چشمک زن بدون ارور آپلود میشن؟
اگه اره یعنی نانوتون سالمه

قدم بعد تست nrf هست
روی نانو تست شده nrf تست شده رو بزارید ببینید کد آپلود میشه یا نه؟
اگه شد یعنی کل سخت افزار شما سالمه

نقل قول:

---

نوشته اصلی توسط magmagmary

ببینید این که کامپایل نشه یا آپلود نشه به سلامت NRFشما ربط چندانی نداره

ببینید روی آردوینو نانوتن کدهای ساده مثل چشمک زن بدون ارور آپلود میشن؟
اگه اره یعنی نانوتون سالمه

قدم بعد تست nrf هست
روی نانو تست شده nrf تست شده رو بزارید ببینید کد آپلود میشه یا نه؟
اگه شد یعنی کل سخت افزار شما سالمه

---

بله کدهای دیگه مثل چشمک زن راحت آپلود میشن
وحتی یه ماژول nrfهم با هر دوتا آردواینو تست کردم و هم ماژول سالمه و هم دو تا آردواینو ها.
حالا سه تا nrf دارم که نو اند!!!
ولی وقتی برنامه رو کامپایل میکنم ارور دارم
و تا اونجایی که من فهمیدم ارور مربوط به اینه که اصلا پورت کام با اتصال هرکدوم از این سه تا nrf جدید، درست شناسایی نمیشه.

nrf رو جدا کنید بعد آپلود کنید.
ببینید بعد که بهش وصل کنید درست کار میکنه یا نه!

چه عجیب!!

نقل قول:

---

نوشته اصلی توسط magmagmary

nrf رو جدا کنید بعد آپلود کنید.
ببینید بعد که بهش وصل کنید درست کار میکنه یا نه!

چه عجیب!!

---

بازم مثل قبله یکی جواب میده بقیه هیچی.
یعنی مشکل کامپایل حله ولی یکیش کار میکنه و و میشه توسریال مانیتور نوشت و بقیه هیچی...

سلام
آیا میشه با این ماژول این کار رو انجام داد
۱: نام ssid رو مطابق میل تعغیر بدیم
۲: توی دستگاه های پرتابل و یا کانکشن وایرلس وقتی روی اسم این ماژول کلیک میکنیم و کانکت رو میزنیم . به طور ******پیشفرض یک صفحه لود بشه ؟

سلام دوستان عزیز
چطور میشه چنتاا برد اردیونو رو ک به هر کدوم یک nrf هستشو شبکه کرد که با هم در ارتباط باشند
