ماژول اسکنر بارکد lv4 ccd دارای سرعت 100 اسکن در ثانیه

[magmagmary]

ماژول اسکنر بارکد LV4 CCD دارای سرعت 100 اسکن در ثانیه


ارتباط این ماژول به صورت RS232 می باشد. برای اتصال این ماژول به کامپیوتر از طریق پورت USB میتوان از تبدیل زیر استفاده نمود :
مبدل چند کاره USB / TTL / RS232 / RS485

این تبدیل قابلیت تبدیل RS232 به USB می باشد.
برای استفاده از آن باید وضعیت کلیدها به صورت زیر باشد:
کلید 1 : on
کلید 2 : off

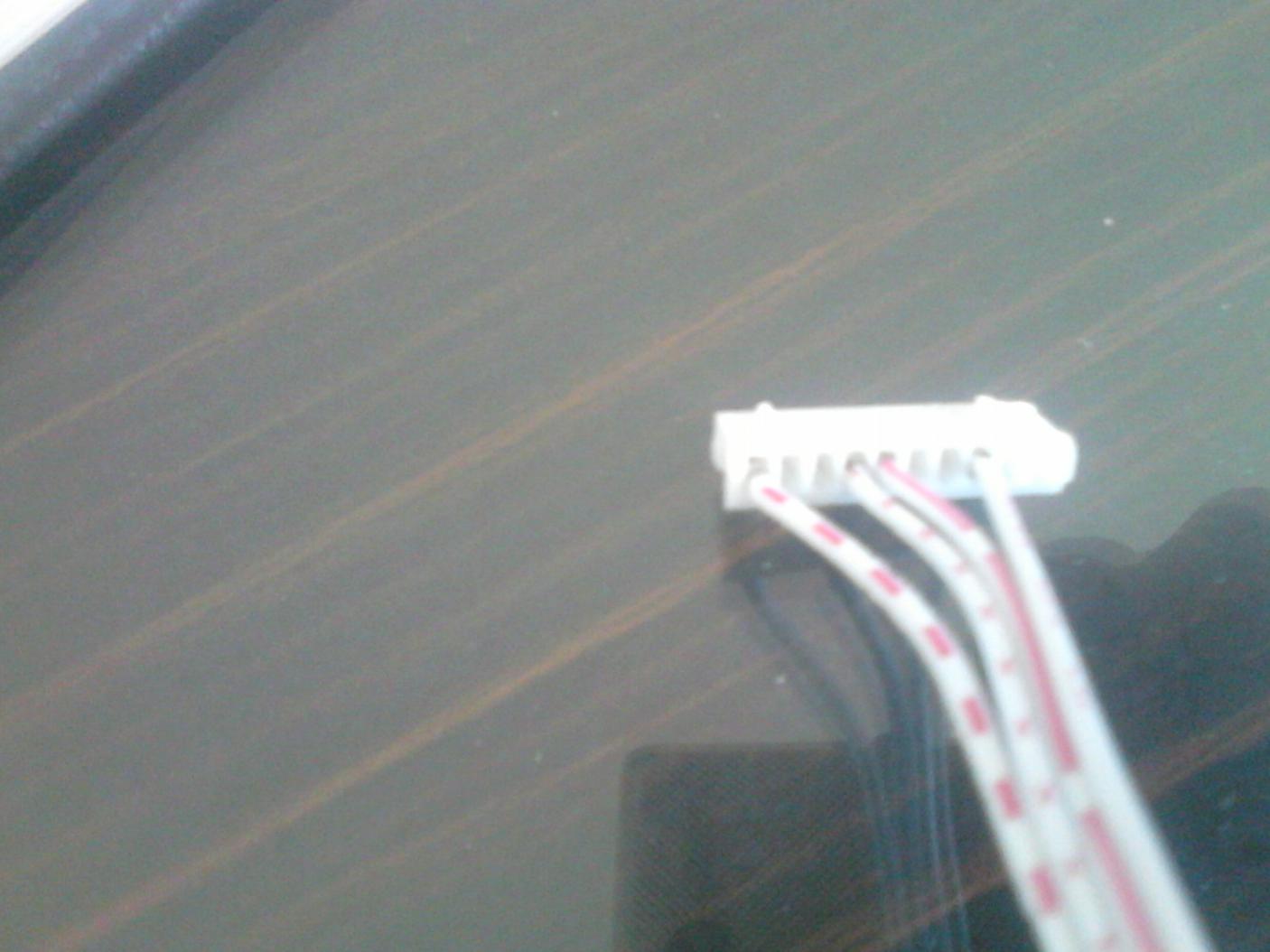

ترتیب پین های ماژول بارکد اسکنر به صورت زیر می باشد:
VCC RX TX GND

پین VCC پینی از ماژول است که نزدیک به کنار (لبه ) برد می باشد ، سایر پین ها مطابق بالا متصل می شود.

به محض پاور دادن به ماژول بازر ماژول چند بیپ پشت سر هم خواهم زد که نشان از اتصال درست VCC و GND دارد.

برای اتصال دو پین دیگر ماژول بارکد اسکنر به تبدیل باید از پینهای 232T و 232R استفاده نمود. اتصال پین ها به صورت ضربه دری می باشد.
