موضوع: سورس بسکام پروژه مانیتورینگ دما و رطوبت dht22 یا am2302

  1. #1
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586

    سورس بسکام پروژه مانیتورینگ دما و رطوبت dht22 یا am2302

    سلام خدمت دوستان و علاقمندان هنر الکترونیک

    می خواهم طی توضیحاتم یک نمونه نمایشگر دما و رطوبت ساده رو خدمت عزیزان ارائه کنم.
    **********************
    قطعات مورد نیاز:
    ماژول سون سگمنت 4 رقمی دارای ممیز ، دو نقطه ساعت و علامت درجه

    نمایشگر NOKIA 5110 84MM X 48MM دارای بک لایت

    سنسور دما و رطوبت - سنسور آب و هوا DHT22
    یا اینم جواب میده با سورس تهیه شده:
    ماژول آماده سنسور دما و رطوبت - آب و هوا AM2301/DHT21

    یک برد آردوینو معمولی که atmega328 داشته باشه البته میکروکنترلر مورد نیاز با atmega8 هم قابل اجرا هست .

    کلاک میکرو روی 8 مگاهرتز تنظیم شده
    **********************

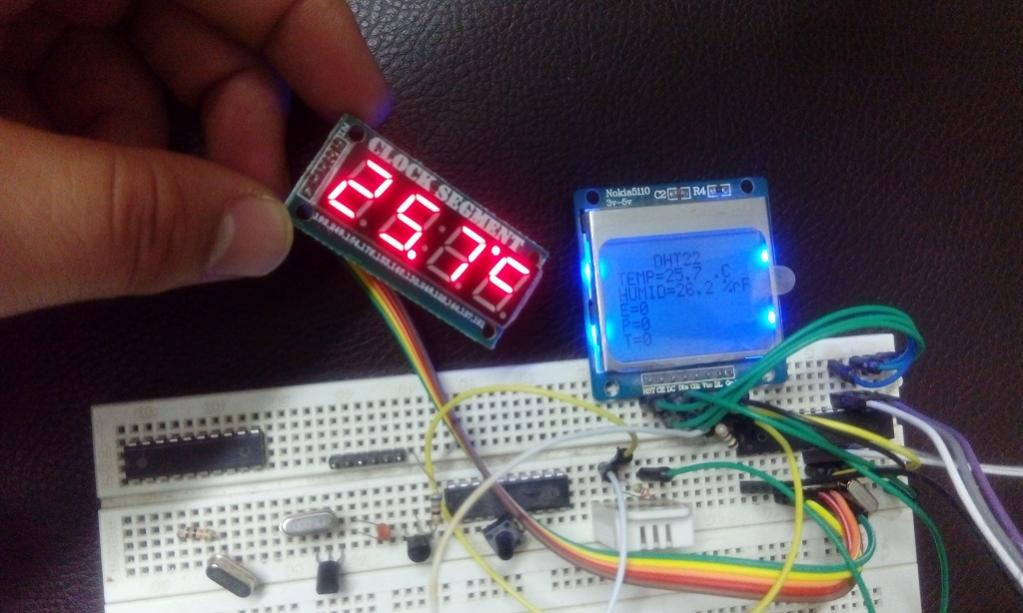

    قبل از مختصر توشیح تصاویر رو ببینید:
    **********************
    نحوه اتصالات:
    پین دیتا سنسور DHT22 به PORTC.5 متصل میشه دقت کنید که حتما یه مقاومتی بین 1 تا 10 کیلو از دیتا به تغذیه وصل شه !
    اگر از DHT21 استفاده می کنید قاب پلاستیکیشو باز کنید ببینید داخلش رو مسیر دیتا مقاومت PULL UP لحیم شده یا نه ... خیلی تنوع داره بعضی هاشون مونتاژ می کنن بعضی ها نه ...

    نمایشگر
    DATA به PORTD.2
    CLOCK به PORTD.3
    LATCH به PORTD.4

    LCD نوکیا
    DC به PORTB.0
    CE به PORTB.1
    RE به PORTB.2
    DIN به PORTB.3
    CLK به PORTB.5
    BL با یه مقاومت 220 اهم تا 1 کیلو بدید به تغذیه
    VCC به 3-5 ولت
    GND
    **************
    برای اینکه اطلاعات سنسور DHT22/21 دقیق خونده شه وارد زبان اسمبلی میشیم که دیتاهای سنسور رو می خونه و وارد بخش محاسبه و تبدیل اون به مقدار واقعی میشیم.
    سنسور دما و رطوبت رو با XMEGA32-XMEGA64-XMEGA128 تست کردم هیچ تفاوتی با میکرو مگا معمولی نداره.
    اطلاعات ارور ها و خطاهای دریافت شده از سنسور روی ال سی دی نوکیا 5110 نمایش داده میشه
    بعدش وارد نمایش همون اطلاعات روی نمایشگر دیجیتال میشیم
    ممکن هست نمایشگر دیجیتال داشته باشید یا فقط نمایشگر نوکیا
    هر کدوم رو که متصل کنید نمایش دیتا رو خواهید داشت حتی اگر یک نمایشگر هم متصل نباشه کد نویسی هیچ دچار مشکل نخواهد شد !


    اگر خواستید میتونید ویرایش کنید یک
    متصل کنید و علاوه بر مانیتورینگ کنترل رله هم داشته باشید ...

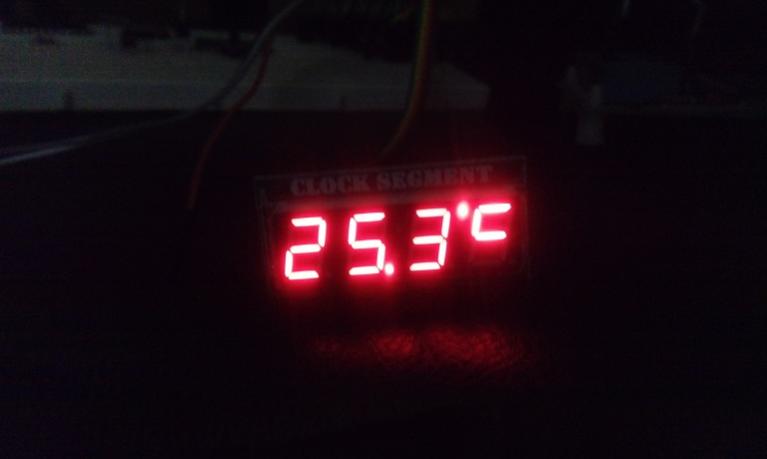

    نمایشگر دیجیتال علاوه بر رنگ قرمزش که چشم رو اذیت نمی کنه از دور نمای بهتری داره و ارزونتره نمایشگر نوکیا اطلاعات بیشتری رو یکجا نمایش می ده.

    سنسور DHT توی دیتا شیتش هم نوشته شده که کالیبره شده-ژاپنی هست - دقتش خوب بوده تابحال کار کردم باهاش.

    نمایشگر های استفاده شده اینقدر دقیق و راحت هستن که با خطای میکرو هم باز به کار خود ادامه میدن ...که من از کریستال داخلی میکرو استفاده کردم (8 مگ)
    ********************
    سورس خدمت عزیزان و مشتاقان:

    *******************
    دیگر لینکهای آموزشی درج شده:
    سورس پروژه متر با التراسونیک
    ساخت باتری های پاور بانک 5 ولت - دارای نمایشگر درصد شارژ و دو خروجی usb
    رگولاتور dc صنعتی
    راه اندازی ماژول سون سگمنت 4 رقمی - دارای ممیز - دو نقطه ساعت و علامت درجه
    ساخت سیستم آبیاری خودکار با کاربردهایی متنوع
    کنترل رله توسط سنسور دما
    پنل خورشیدی - شارژر - مودم
    پایداری sim900 sim800
    اسکنر کلروفیل برگ توسط موبایل و بلوتوث
    ساخت ups با جریان دهی 1200 میلی آمپر (برای موبایل ؛آردوینو؛ماژول...)-مشابه پاور بانک
    ساخت اعلام حریق و یا دزدگیر ارزان با سنسور tcrt5000
    استفاده از سنسور ldt0-028k به عنوان تشخیص برخورد
    راه اندازی سنسور فشار خون
    پروژه هشدار دهنده خانگی گاز

    *******************
    با تشکر از دوستان و تیم خستگی ناپذیر آفتاب رایانه
    ویرایش توسط shobeir90 : 11-18-2016 در ساعت 07:15 PM

  2. #2
    Junior Member
    تاریخ عضویت
    Jan 2017
    نوشته ها
    4
    سلام وقت بخیر
    وقتی فایل dht22-dht21-clock segment-nokia5110 رو کامپایل میکنم برای گرفتن کد هگز خطا میده میشه راهنمایی کنید
    خطا میشه Config Port_out_am.pin_am = Output
    ویرایش توسط sami222 : 01-26-2017 در ساعت 08:00 PM

  3. #3
    Junior Member
    تاریخ عضویت
    Jan 2017
    نوشته ها
    4
    دوستان ببخشید کسی نبود راهنمایی کنه؟

  4. #4
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    سلام
    من تست کردم مشکلی نمی بینم

    گمونم اونجا میکرویی معرفی کردید که این پین.پورت رو نداره
    ورژن بسکام من 2.0.7.8 هست اگر کمتر از این هست بسکامتون شاید مشکل ازون باشه
    ویرایش توسط shobeir90 : 02-13-2017 در ساعت 09:14 PM

  5. #5
    Junior Member
    تاریخ عضویت
    Jan 2017
    نوشته ها
    4

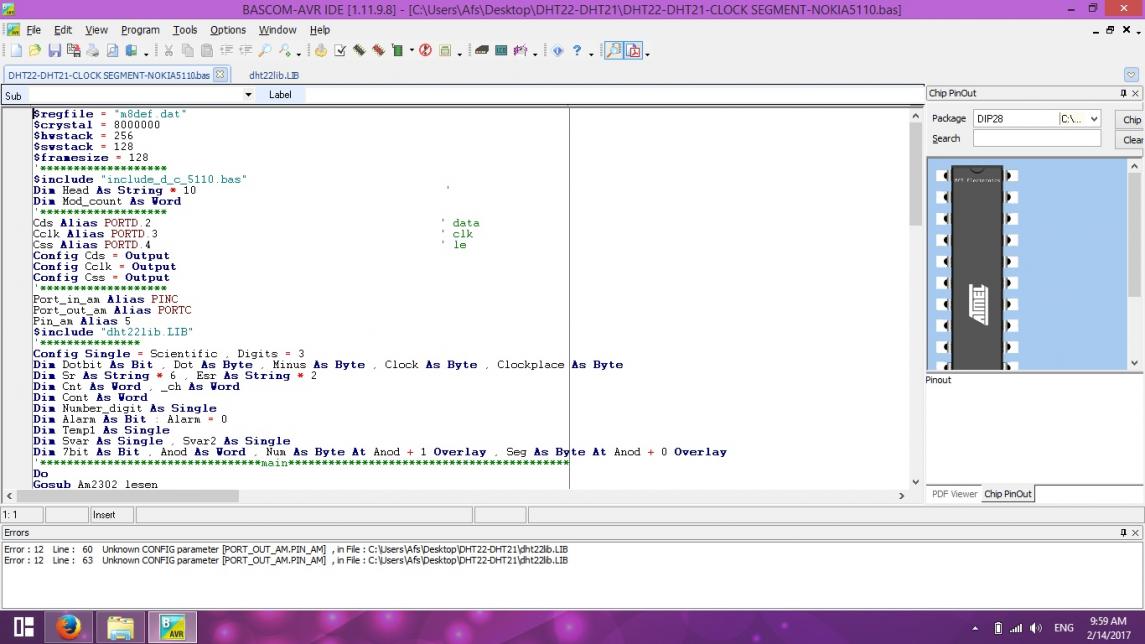

    سلام. بسکام من ورژن 1.11.9.8 هست ولی فکر نکنم این خطا مربوط به ورژن باشه چون به عکسها نگاه کنید

    وقتی روی خطای پایین کلیک میکنم وارد فایل دیگه و خطای قرمز رو نشون میده

    ورژن بسکام رو تغییر میدم ببینم درست میشه

  6. #6
    Junior Member
    تاریخ عضویت
    Feb 2017
    نوشته ها
    1
    سلام
    فایل برام دانلود نمیشه طراحی قالب وردپرس

    لطفاً لینک را عوض کنید
    ویرایش توسط فرشته رجبی : 02-25-2017 در ساعت 09:26 AM
    لایک کردن

  7. #7
    Junior Member
    تاریخ عضویت
    Jan 2017
    نوشته ها
    4
    لینک مشکلی نداره مشکل کامپایل کردن من حل نشد
    لایک کردن

  8. #8
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    سلام
    یکسالی هست که بسکام مدام آپدیت میش
    در حد اصلاح شدن شرایط فرمانها و کانفیگ هاش
    من ورژنم 2.0.7.5 بوده ...

  9. #9
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    سلام
    احتمالا آی پی وی پی ن چیزی روی دانلودتون مونده
    الان تست کردم می تونم دانلودش کنم
