راه اندازی ماژول سون سگمنت 4 رقمی - دارای ممیز - دو نقطه ساعت و علامت درجه

[shobeir90]

مناسب ساخت ساعت ، دماسنج ، شمارنده و...

قابلیت راه اندازی 4 عدد سون سگمنت تنها با 3 پایه از میکروکنترلر

با قابلیت سری کردن چندین ماژول برای صرفه جویی در پین های io

ولتاژ کاری 3-5 ولت

ابعاد 21 mm 46 X 8 X

قابلیت سگمنت درجه و اعشار و دو نقطه ساعت ...

سورس کد آردوینو و بسکام :

sample code.pdf

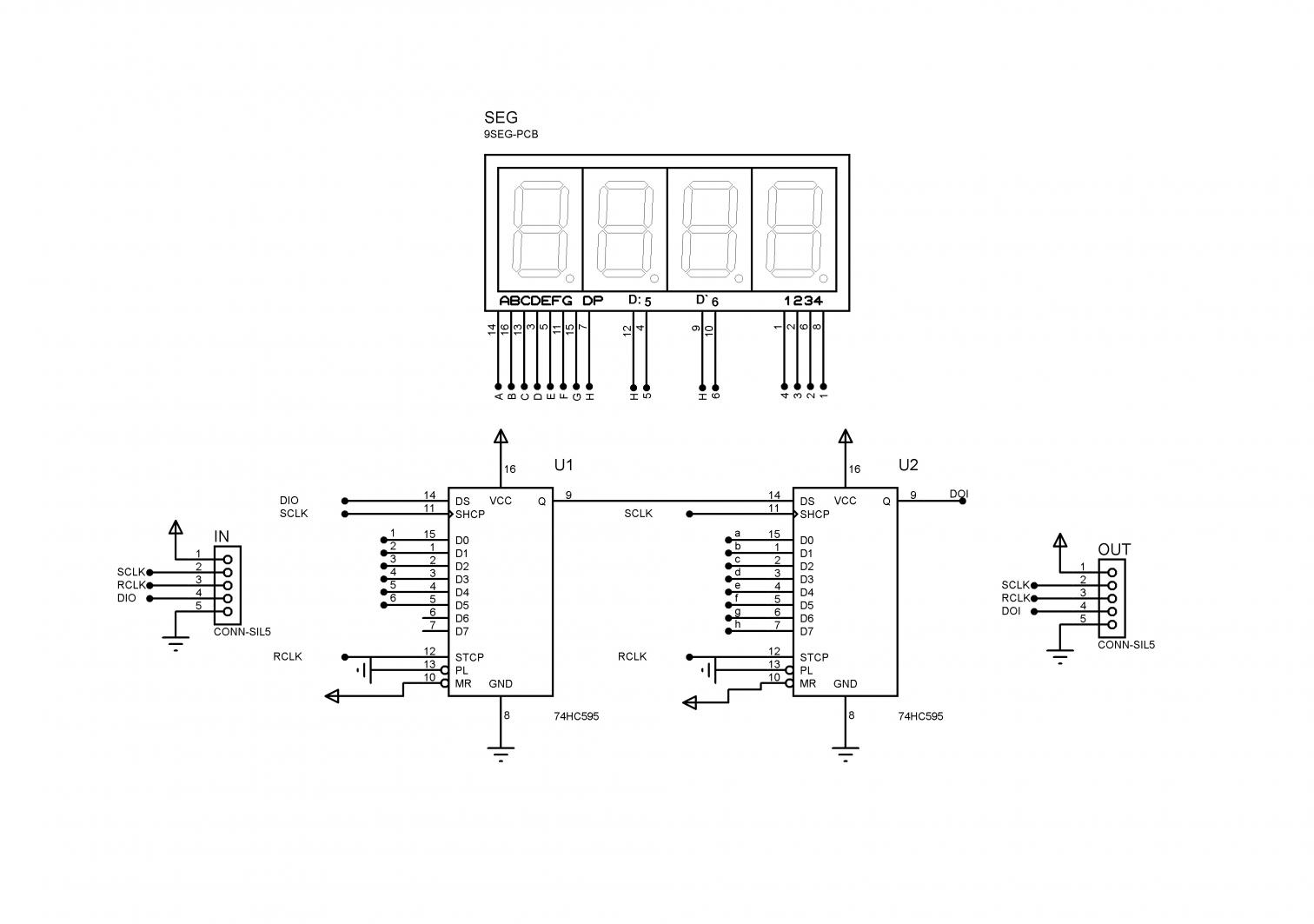

SCH.PDF

لینک خرید

*******************
دیگر لینکهای آموزشی درج شده:
سورس بسکام پروژه مانیتورینگ دما و رطوبت dht22 یا am2302

سورس پروژه متر با التراسونیک
ساخت باتری های پاور بانک 5 ولت - دارای نمایشگر درصد شارژ و دو خروجی usb
رگولاتور dc صنعتی
ساخت سیستم آبیاری خودکار با کاربردهایی متنوع
کنترل رله توسط سنسور دما
پنل خورشیدی - شارژر - مودم
پایداری sim900 sim800
اسکنر کلروفیل برگ توسط موبایل و بلوتوث
ساخت ups با جریان دهی 1200 میلی آمپر (برای موبایل ؛آردوینو؛ماژول...)-مشابه پاور بانک
ساخت اعلام حریق و یا دزدگیر ارزان با سنسور tcrt5000
استفاده از سنسور ldt0-028k به عنوان تشخیص برخورد
راه اندازی سنسور فشار خون
پروژه هشدار دهنده خانگی گاز

*******************

[parsdc]

با سلام
مگر این سون سگمنت ها نباید با مقاومت کنترل جریان بشن مثل led ها؟
این که رو برد هیچ مقاومتی بین سون سگمنت و ای سی وجود نداره، اگر ۵ ولت بدم به برد بعد از مدتی سون سگمنت خراب نمیشه؟

[parsdc]

لطفا اگر کسی میدونه جواب بده، تشکر

[hmosavi]

با سلام
مگر این سون سگمنت ها نباید با مقاومت کنترل جریان بشن مثل led ها؟
این که رو برد هیچ مقاومتی بین سون سگمنت و ای سی وجود نداره، اگر ۵ ولت بدم به برد بعد از مدتی سون سگمنت خراب نمیشه؟

خیر، ال.ای.دی ها با دادن جریان بیشتر از حد تحملشون خراب می شن. مطابق دیتاشیت آی سی 74hc595dr جریان خروجی هر پین حداکثر 20 میلی آمپر هست. که با توجه به حداکثر جریان تحملی ال.ای.دی ها که حدوداً 30 میلی آمپر هست، ال.ای.دی سالم می مونه.

[laserayaneh]

سلام

من با 3.3ولت برد آردینو امتحان کردم روشن شد اما کار نکرد!

مشکل از کجا میتونه باشه ؟


ممنون
